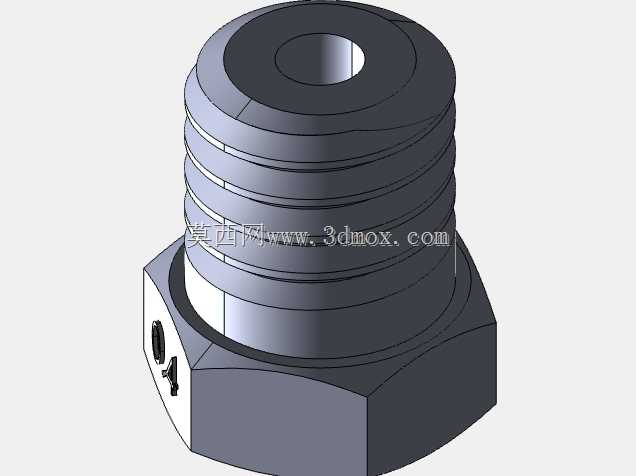

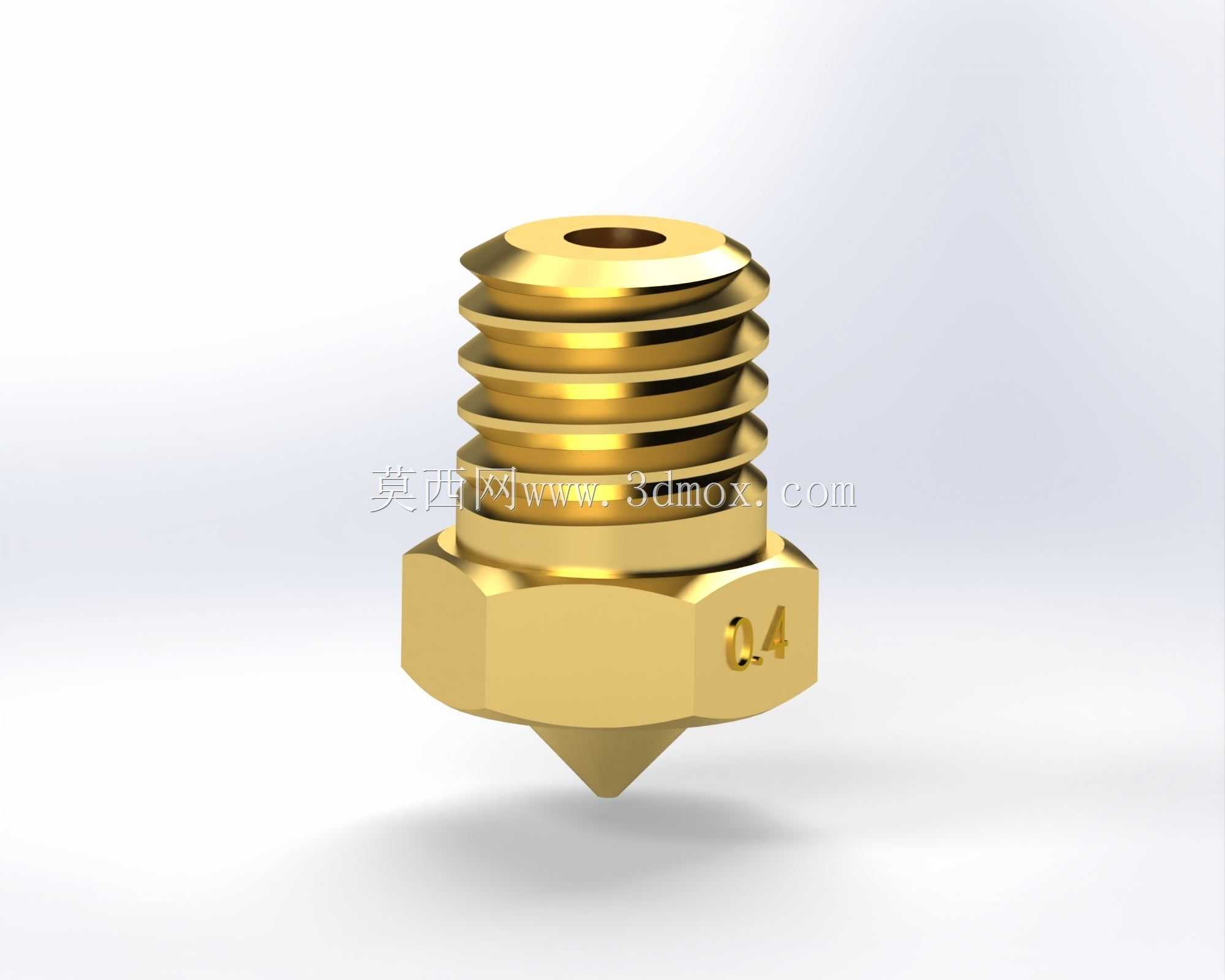

3D打印用0.4mm黄铜挤出喷嘴结构

　　在桌面级FDM熔融沉积3D打印设备的热熔挤出系统里，喷嘴是直接决定成型精度、出料稳定性与耗材适配范围的核心终端零件，本次梳理的0.4mm孔径黄铜喷嘴，是目前桌面级设备应用覆盖最广的规格，适配绝大多数1.75mm线径的打印耗材。从实际装机的适配边界来看，这款喷嘴采用标准M6外螺纹接口，可直接兼容市面主流的E3D V5、V6系列热熔端，以及同规格螺纹规格的通用挤出热端结构，安装时仅需通过六角本体施加拧紧力矩即可完成固定，无需额外定制转接结构，六角对边尺寸符合常规小型扳手的操作空间要求，日常维护更换时无需拆解整个热端总成，可在设备降温状态下直接完成拆装操作。喷嘴的出料端设计为锥形收敛结构，从螺纹段的大直径流道逐步收窄至端部0.

　　4mm的出料孔，这种流道设计可以减少熔融耗材在流道内的停留死区，降低耗材长时间受热降解碳化的概率，同时锥形端部可以在打印过程中减少与已成型层的剐蹭，保证首层成型时喷嘴与打印平台的间隙控制精度。材质选用黄铜并非随意选择，黄铜的导热系数远高于不锈钢等材质，能够将加热块的热量快速均匀传导至整个流道区域，保证耗材在流道内从固态到熔融态的过渡段长度稳定，避免出现局部温度不足导致的出料不畅、堵头问题，同时黄铜的切削加工性能优异，能够保证0.4mm出料孔的加工圆度与内壁粗糙度，减少出料时的阻力波动。从实际应用场景来看，0.4mm孔径是兼顾打印精度与打印效率的平衡点，既可以实现0.1mm-0.3mm层厚的高精度模型打印，满足手板制作、

　　功能零件打样的精度要求，也可以支持0.3mm-0.4mm层厚的快速打印，适配大尺寸模型的快速制作需求。耗材适配范围覆盖PLA、ABS、PETG、TPU等常规打印耗材，也可兼容添加碳纤维、木粉的改性PLA耗材，不过需要注意在使用高磨蚀性耗材时，黄铜喷嘴的磨损速度会快于硬化钢喷嘴，适合常规非磨蚀性耗材的长期使用。在结构设计细节上，喷嘴的螺纹段长度经过匹配设计，安装后端面可与加热块安装面完全贴合，减少热传导间隙，保证热量传递效率，端部的0.4mm标识直接加工在六角本体侧面，日常维护时可快速识别孔径规格，避免不同孔径喷嘴混装导致的工艺参数错配。流道内壁的光滑度控制是这类喷嘴的核心加工要求，若内壁存在加工刀痕或台阶，

　　会导致熔融耗材流动时产生紊流，进而引发出料粗细不均、拉丝、打印表面积瘤等问题，建模时需要严格控制流道的锥度过渡，避免出现截面突变。从安装边界来看，喷嘴安装后端部突出加热块的长度经过校准，可保证打印时加热块、散热块不会与打印件产生干涉，配合常规的散热块与喉管结构，可实现稳定的热熔挤出作业，喉管衔接处的端面平整度也有严格要求，安装到位后可避免熔融耗材从螺纹缝隙溢出漏料。在实际设备调试过程中，这类喷嘴的出料一致性直接影响打印件的尺寸精度，0.4mm孔径的理论出料线宽可在0.4mm-0.6mm区间调整，配合不同的打印速度、温度参数，可适配不同几何特征的打印需求，比如打印薄壁特征时可匹配0.4mm线宽实现单壁成型，打印填充区域时可适当提高线宽提升打印效率。
