圆柱螺旋压缩弹簧三维结构设计

　　在各类机械结构的弹性缓冲、储能复位场景中，圆柱螺旋压缩弹簧是应用频次极高的基础弹性元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业阀门的启闭复位机构、自动化产线的振动给料装置，都能见到这类零件的身影。这类弹簧依靠自身螺旋结构的弹性形变吸收冲击能量、提供复位推力，或是在装配环节提供持续的预紧压力，保障配合部件不会因设备运行的振动出现松脱错位。

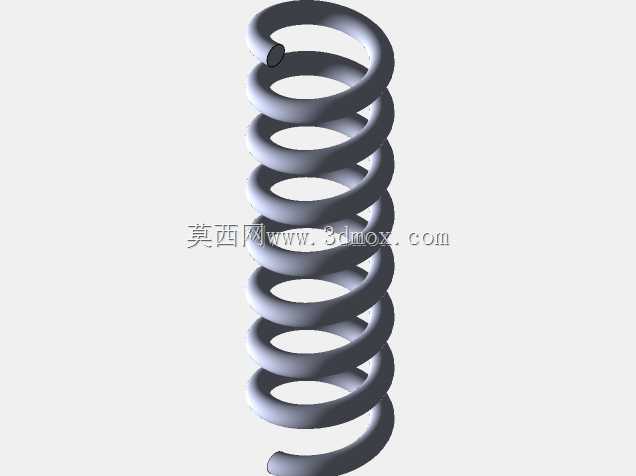

　　从结构设计逻辑来看，这款圆柱螺旋压缩弹簧采用等节距等外径的螺旋构型，簧丝截面为标准圆形，两端做并圈磨平处理，这一设计细节是为了保障弹簧在受压过程中两端支撑面与安装基座完全贴合，避免受压时出现侧向偏移、受力不均导致的簧丝局部应力集中问题，大幅提升弹簧的疲劳使用寿命。建模过程中需要严格控制螺旋升角、节距、簧丝直径、弹簧中径这几个核心参数的匹配关系，螺旋升角通常控制在5度到9度区间，既保证弹簧受压时的轴向形变行程足够，又不会因升角过大出现受压失稳弯折的问题。

　　实际选型应用时，首先要明确安装边界的尺寸约束：弹簧的外径需要小于安装腔的内径，预留1到2毫米的径向活动间隙，避免弹簧压缩形变时外径胀大与腔壁发生摩擦卡滞；弹簧的自由长度要匹配安装腔的预压空间，通常预压量设置为自由长度的10%到15%，保证设备静止状态下弹簧就能提供稳定的初始预紧力，不会出现部件晃动间隙。同时要根据工作载荷的大小核算簧丝的切应力，确保最大工作载荷下簧丝的应力值在材料许用应力范围内，避免出现塑性变形无法复位的失效问题。

　　在不同的应用场景下，这类弹簧的参数适配逻辑也有区别：用在高频往复运动的阀门复位场景时，需要适当提升簧丝的刚度，减少弹簧共振带来的疲劳损耗；用在缓冲吸能的设备悬架场景时，可以适当调整节距参数，采用变节距设计实现非线性刚度特性，小冲击下提供柔和的缓冲效果，大冲击下提供足够的支撑力；用在精密仪器的预紧场景时，需要严格控制弹簧的刚度公差，保证每一批次的弹簧弹力偏差控制在5%以内，避免预紧力差异影响设备的检测或控制精度。

　　建模过程中，螺旋扫掠路径的生成是核心环节，需要保证每一圈簧丝的曲率连续，两端并圈部分的过渡要平滑，不能出现曲率突变的折角，否则在有限元应力分析时会在折角位置出现虚假的应力集中点，影响仿真结果的准确性。两端磨平的端面要保证与弹簧轴线垂直，垂直度公差控制在自由长度的2%以内，避免安装后弹簧出现歪斜，导致受压时侧向力过大加速簧丝磨损。

　　日常设备维护中，这类弹簧的常见失效形式包括疲劳断裂、塑性变形、端面磨损，设计阶段就要根据工作环境选择适配的材料：普通室内常温工况选用碳素弹簧钢即可满足需求，腐蚀环境下需要选用不锈钢材质，高温工作场景则要选用耐热弹簧钢，同时在安装时要保证导向结构的同轴度，避免弹簧承受额外的侧向弯矩，从设计和安装环节降低失效概率。
