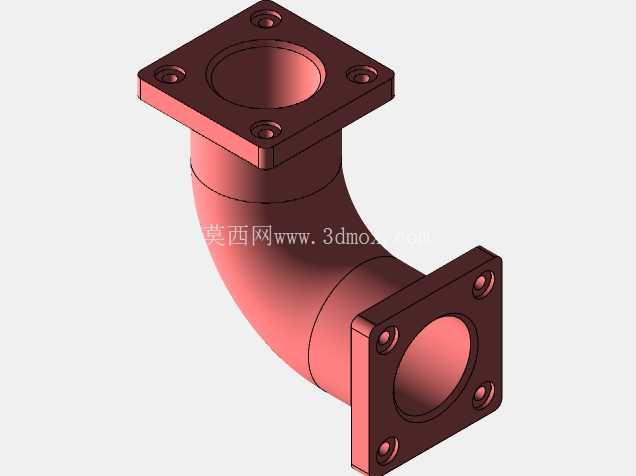

带方形法兰连接结构的90度弯通管路接头

在工业流体输送、气动回路搭建、小型设备管路排布的现场作业里，90度转向的管路连接需求几乎随处可见，这类带方形法兰的L形弯接头，就是针对需要刚性固定、密封可靠性要求较高的管路转向场景设计的连接件。不同于螺纹旋合的弯头配件，法兰式连接的结构不需要在管路端头加工外螺纹，通过法兰盘端面的密封垫压紧，就能实现管路的转向连通，同时方形法兰的四个角预留了螺栓过孔，能直接把接头固定在设备侧壁、安装面板或者对应管路的法兰端面上，安装后整体刚性更强，不会因为管路振动出现接头松脱、密封失效的问题。

从实际使用场景来看，这类接头常出现在小型液压试验台的油路转向、车间压缩空气支路的墙面布管、小型水处理设备的内部管路连接，还有部分教学实训用的流体回路组装练习场景里。因为两端都是方形法兰结构，不需要额外搭配转接头，两端分别对接同规格的法兰管路端，穿入螺栓均匀拧紧就能完成安装，相比螺纹连接的弯头，法兰连接的容错率更高，就算管路端头存在小范围的位置偏差，也能通过密封垫的压缩量补偿，不会出现螺纹拧歪导致的泄漏问题。

设计这类接头的时候，首先要确定弯通的曲率半径，曲率太小会导致管路内部流体转向时阻力激增，容易在弯头位置形成紊流，增大输送过程的压力损失；曲率太大则会占用过多安装空间，不符合紧凑排布的需求。这款接头的弯曲段采用了等径圆弧过渡，内壁光滑无突变，能最大程度降低流体转向时的阻力，减少介质在弯头位置的沉积，对于输送带有微小颗粒的流体或者粘性介质时，也不容易出现堵管的问题。两端的方形法兰盘和弯曲段采用一体化结构设计，不存在焊接接缝，从根源上避免了焊缝位置腐蚀、泄漏的隐患，整体结构强度更高，能承受更高的管路压力。

法兰盘上的四个安装孔采用对称分布设计，孔位的位置度公差控制在合理范围内，保证安装时螺栓能顺利穿入，不会出现孔位错位需要强行掰动管路的情况。法兰端面加工有密封面，安装时搭配对应材质的密封垫片，根据输送介质的不同可以选择橡胶垫、四氟垫或者金属缠绕垫，满足不同压力、不同温度、不同介质的密封需求。接头的通径和两端法兰的尺寸是匹配设计的，通径全程保持一致，不会出现通径缩径的问题，保证流体输送的流量不受接头影响。

从安装边界来看，这类接头的两个法兰端面分别朝向互相垂直的两个方向，安装前需要确认两个对接端的安装面间距，预留出接头弯曲段的安装空间，避免安装后弯曲段和周边的设备结构、其他管路发生干涉。螺栓紧固的时候要采用对角交替拧紧的方式，保证法兰端面受力均匀，不能单边拧紧，否则会导致密封垫压缩不均，出现局部泄漏的问题。如果是用在有振动的管路场景中，可以在螺栓上加装防松垫圈，避免长期振动导致螺栓松动，影响密封性能。

在建模练习的场景中，这类接头也是非常适合的基础建模案例，通过绘制法兰盘的草图、拉伸实体、绘制弯曲段的引导线扫描生成弯管主体，再进行安装孔的切除、边角的倒圆角处理，就能完整掌握实体拉伸、扫描、特征阵列、圆角处理这些基础建模命令的使用，同时也能理解法兰类连接件的设计逻辑，掌握安装孔位排布、密封面设计、弯管曲率选择这些实际工程设计中的要点，为后续设计更复杂的管路组件打下基础。实际生产中这类接头可以根据使用场景选择不同的材质，输送普通水、压缩空气的场景可以选用工程塑料或者普通碳钢材质，输送腐蚀性介质的场景可以选用不锈钢或者工程塑料材质，满足不同工况的使用需求。
