法兰侧装角式压缩截止阀结构设计

在民用供水、小型工业循环水、暖通空调支路等需要快速截断管路介质的场景中，压缩式截止阀的应用占比逐年提升，这类阀门区别于传统螺纹截止阀、焊接截止阀的核心优势，在于安装环节不需要对管路端部做套丝、坡口处理，依靠压缩套筒的抱紧力即可实现管路与阀体的密封连接，尤其适配薄壁紫铜水管的安装工况，能大幅降低现场施工的工具依赖与作业时长。

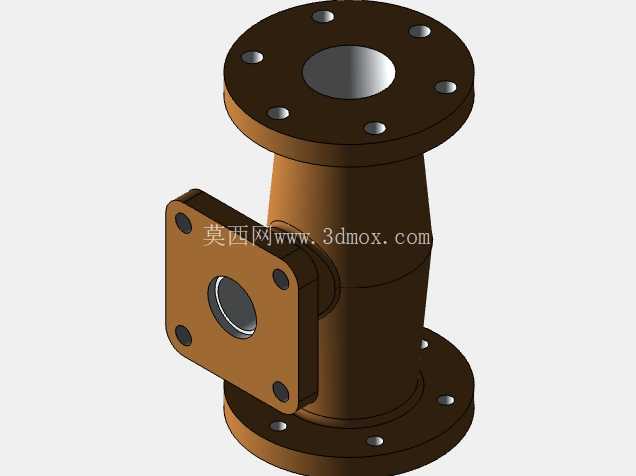

从结构设计逻辑来看，这款角式压缩截止阀采用了三通式角向布局，上下两端为同轴的法兰连接端，侧部为垂直于主通路的压缩式接管端，这种布局并非随意设定：主通路法兰端用于对接大管径的主干管路，侧部压缩端用于引出支路供水，相比直通式截止阀，角式结构能直接完成管路90度转向，不需要额外加装弯头，减少了管路的泄漏点数量。上下法兰端均采用8孔均布的螺栓连接布局，法兰密封面为突面形式，适配常规PN16压力等级的法兰垫片，安装时螺栓对角预紧即可保证密封可靠性，不需要额外加工密封槽。侧部压缩端为方形法兰结构，设置4个均布螺栓孔，用于固定压缩套锁紧组件，压缩套的内孔尺寸与常规紫铜水管外径匹配，安装时将紫铜管插入阀体侧部承口，套入压缩环后锁紧方形端盖，依靠压缩环的径向变形抱紧管壁，同时实现轴向定位与径向密封，这种连接方式允许管路存在微小的角度偏差，对现场安装的容错率更高。

从功能特性上分析，这款截止阀的截断动作依靠阀瓣下行封堵主通路与侧通路的连通口实现，阀瓣密封面采用锥形密封结构，相比平面密封，锥形结构的密封比压更大，在低压供水工况下也能实现零泄漏，同时阀瓣开启行程更短，能实现快速启闭，应对突发漏水、管路检修等需要快速断水的场景时，操作效率远高于普通闸阀。阀体内部的流道采用圆弧过渡设计，没有直角突变结构，能减少介质流经阀体时的压力损失，降低水流噪音，在民用供水场景中能避免管路啸叫问题。阀体的壁厚设计按照1.6MPa工作压力做了冗余计算，主通路法兰端的颈部做了加厚处理，能承受管路安装时的螺栓预紧力与管路应力，避免长期使用后颈部开裂。

关于安装边界的设计考量，这款阀门的上下法兰端面间距、侧部压缩端的伸出长度都做了标准化适配，主通路法兰的螺栓孔中心圆直径与同通径的国标法兰完全匹配，不需要额外制作过渡法兰；侧部压缩端的端面到主通路轴线的距离，预留了足够的扳手操作空间，安装锁紧端盖时不需要使用特殊加长工具，普通活动扳手即可完成操作。需要注意的是，压缩式连接端仅适用于硬质紫铜水管，不能用于PPR、PE等塑料管路，也不适用于薄壁不锈钢管，因为不同材质的管路硬度与形变特性不同，压缩环的抱紧力无法适配所有管材，强行安装会出现密封失效问题。另外这款阀门的安装方向有明确要求，介质需要从下法兰端流入，侧部端流出，这样阀瓣开启时介质压力会辅助阀瓣密封，反向安装会导致阀瓣受到介质向上的推力，长期使用容易出现阀杆渗漏、关闭不严的问题。

在建模过程中，这款阀门的所有配合尺寸都严格按照管路附件的相关标准设定，法兰螺栓孔的位置度、压缩承口的内径公差、密封面的平面度都做了参数化设定，修改通径参数时可以直接驱动整个模型更新，不需要重新绘制草图。阀体的圆角过渡都按照铸造工艺要求做了R3-R5的圆角处理，避免铸造时出现应力集中、冷隔等缺陷，适合采用砂型铸造或者精密铸造工艺批量生产。侧部方形端盖的螺栓孔做了沉孔设计，螺栓锁紧后头部不会突出端盖平面，避免安装时与周边管路、支架发生干涉。
