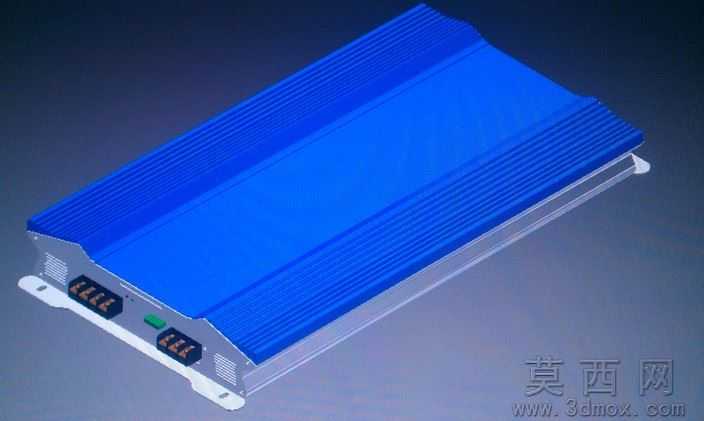

蓝色铝壳功率放大器三维结构设计

本作品为功率放大器设备的三维结构设计，建模阶段依托Autodesk Inventor完成全参数化构建，首先从设备核心的铝制散热壳体入手，先绘制壳体的基础拉伸轮廓，精准还原壳体顶面密集的平行散热筋结构，每一条散热筋的间距、凸起高度、圆角过渡都严格按照工业级功放外壳的散热设计规范设置，保证散热面积最大化的同时兼顾壳体的结构强度。壳体两侧的端盖部分，分别设计了通风栅格结构，栅格的开孔角度、排布密度经过反复调整，既可以满足设备内部电路的通风散热需求，又能阻挡外界大尺寸杂物进入壳体内部，端盖与主壳体的连接位置预留了精准的卡扣与螺丝安装位，保证装配时的定位精度。壳体底部设计了带安装孔的固定支脚，支脚与壳体主体做了一体化的圆角过渡，避免应力集中，安装孔的尺寸适配常规的设备固定螺丝规格，方便用户将该功放设备固定在机柜或者安装平面上。设备正面的接线区域，分别设计了两组大电流接线端子，端子的绝缘基座、接线螺丝、压线片结构都做了1:1的还原，端子旁设置了状态指示灯与调节按键的安装位，每个安装位的卡扣结构都经过干涉检查，保证实际装配时零件可以顺利卡入。渲染阶段采用了金属铝的磨砂材质作为壳体基底材质，顶面的散热筋部分赋予了蓝色阳极氧化的金属材质，还原工业铝型材表面氧化后的细腻磨砂质感与金属光泽，接线端子的绝缘部分采用黑色阻燃塑料材质，金属接线部分赋予了镀镍金属的亮面质感，场景布光采用了三点布光法，主光从侧上方打亮壳体顶面的散热筋结构，突出筋条的立体感与材质质感，辅光打亮设备正面的接线区域，补光消除壳体底部的死黑阴影，整体渲染效果真实还原了工业功放设备的实物质感。设计过程中全程遵循电子设备外壳的设计规范，所有结构的壁厚均匀，转角位置都做了合理的圆角处理，避免锐边，内部预留了足够的电路板与电子元件安装空间，散热结构的设计经过模拟验证，可以满足功率放大电路工作时的散热需求，整体结构兼顾了实用性与工业外观的美观性，可直接用于功放产品的结构开发参考、装配演示或者生产前的结构验证。
