Nema14扁平式步进电机结构设计

　　这款Nema14规格的扁平步进电机，核心定位是小空间精密传动场景的动力输出单元，在桌面级精密设备、小型自动化执行机构、便携检测仪器这类对安装厚度有严格限制的场合，相比常规圆柱型步进电机有不可替代的安装优势。从实际应用场景来看，这类薄型步进电机常被用在光学调焦机构、小型阀门开度控制、3D打印设备的挤出头微调、医疗检测设备的样本移送机构上，这些场景普遍没有足够的轴向空间容纳标准长度的步进电机，同时又需要步进电机特有的开环定位精度、低速大扭矩输出特性，不需要额外加装减速箱就能实现精准的角度控制，减少整套传动机构的零件数量与装配累积误差。

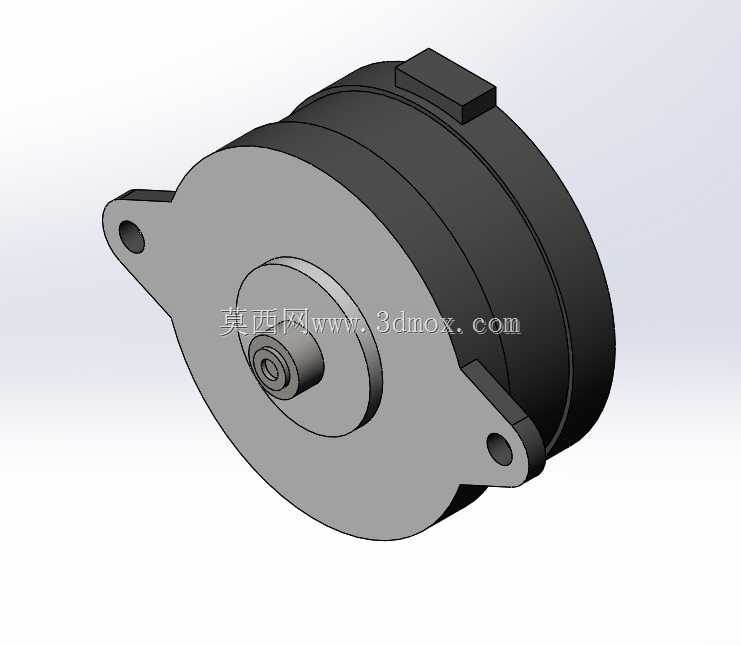

　　从功能特性上看，该电机采用双出耳安装结构，两个安装孔对称分布在电机主体两侧，安装时不需要额外制作电机抱座，直接通过螺栓穿过安装耳就能将电机固定在设备基板上，安装耳的平面与电机主体的安装基准面共面，能保证电机输出轴与安装面的垂直度，避免输出轴承受径向偏载导致的轴承磨损加快。电机主体采用扁圆柱型结构，轴向厚度远小于同规格常规步进电机，绕组排布采用扁平化设计，在有限的轴向空间内最大化绕组的有效导线长度，保证低速运行时的扭矩输出能够满足小负载传动需求，输出轴端采用中心出轴设计，轴端预留的安装位可以直接加装同步轮、小齿轮或者联轴器，不需要额外做轴伸转接，适配常见的小型精密传动链路。

　　设计思路上，这款电机的结构完全围绕小空间安装的核心需求展开，首先是将常规步进电机后端的凸起编码器仓、接线座做了扁平化整合，接线端子直接布置在电机圆柱面的侧上方，不会额外占用轴向安装空间，布线时可以沿着电机径向走线，避免线材弯折后超出电机的轴向厚度边界。电机外壳采用一体式拉伸结构，定子铁芯与外壳的配合采用过盈压装，减少额外的固定连接件，既能够缩小整体径向尺寸，也能保证定子的同轴度，降低电机运行时的振动与噪音。两端的轴承采用薄壁深沟球轴承，在满足径向承载能力的前提下尽可能压缩轴承的轴向厚度，轴承室与外壳一体加工，保证前后轴承的同轴度公差控制在0.02mm以内，避免输出轴转动时出现卡滞、跳动的问题。

　　从安装边界尺寸来看，该电机遵循Nema14标准的安装孔位规范，两个安装耳的孔中心距符合行业通用的Nema14安装尺寸，替换同规格的其他薄型步进电机时不需要改动设备的安装基板孔位，互换性较强。电机的最大外圆直径控制在标准Nema14电机的尺寸范围内，不会因为扁平设计额外增加径向占用空间，输出轴的轴径、轴伸长度也符合通用标准，市面上适配Nema14电机的联轴器、传动轮都可以直接配套使用，不需要单独定制传动连接件。电机的出线方向做了限位设计，接线座的凸起高度不超过电机主体的最大外圆轮廓，安装时不会和周边的其他结构件产生干涉，即使是在紧密排布的多电机阵列场景下，也能保证相邻电机之间预留足够的布线空间，不会出现线材挤压磨损的问题。

　　在实际选型适配时，这类扁平步进电机适合驱动负载扭矩在0.1N·m以内的轻载传动场景，运行时的步距角精度符合常规两相步进电机的标准，不需要复杂的驱动参数调试，搭配通用的两相步进电机驱动器就能正常运行，因为整体结构没有多余的突出部件，设备做外观防护设计时可以很方便地将电机整体容纳在外壳内部，不会因为电机局部凸起导致外壳需要额外做避让凸包，简化设备外观结构的设计难度。同时电机的安装耳做了加厚处理，安装螺栓的锁紧力可以达到常规M3螺栓的标准锁紧扭矩，不会因为安装时的压紧力导致安装耳变形断裂，长期运行时的安装稳定性有足够的结构强度保障。
