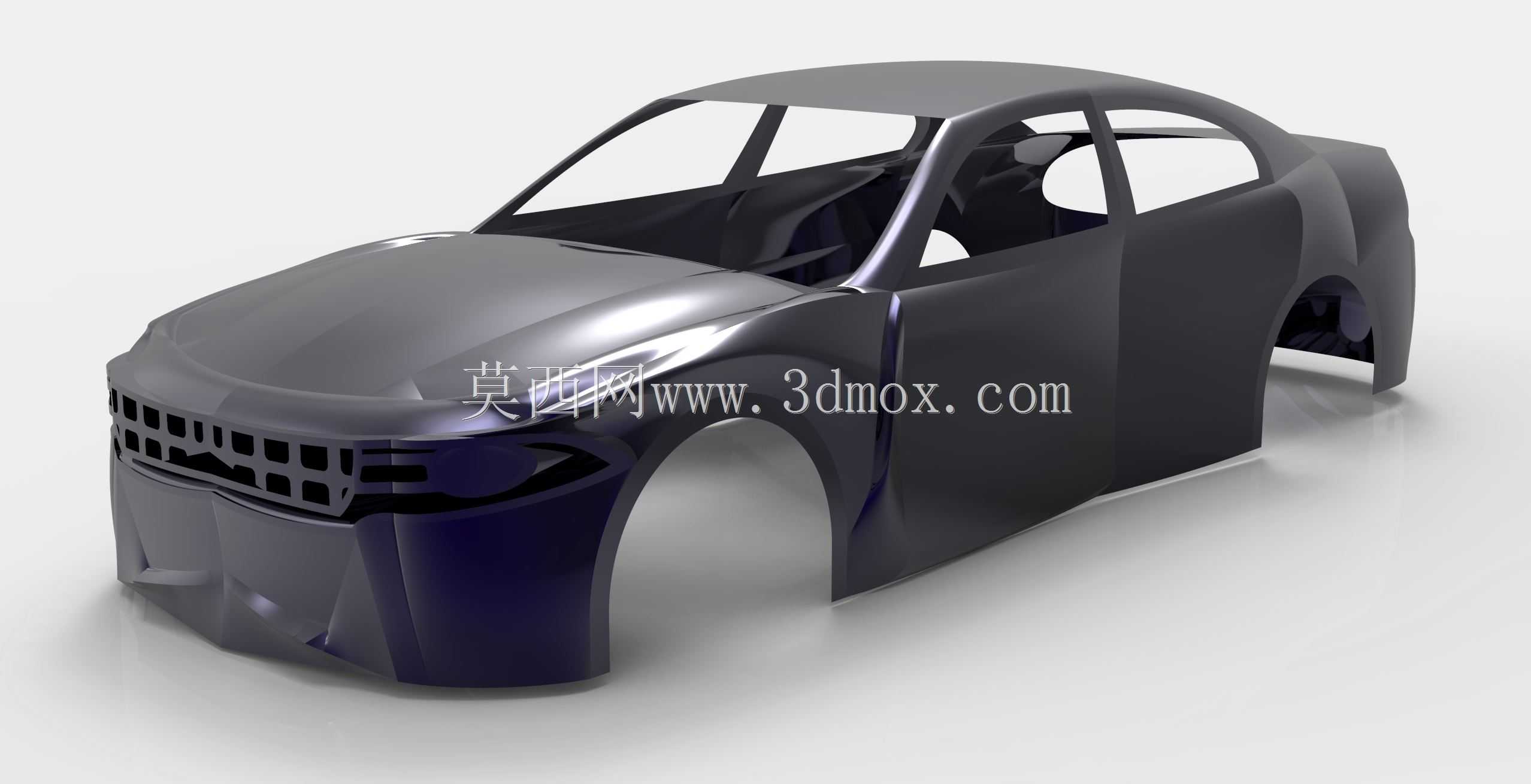

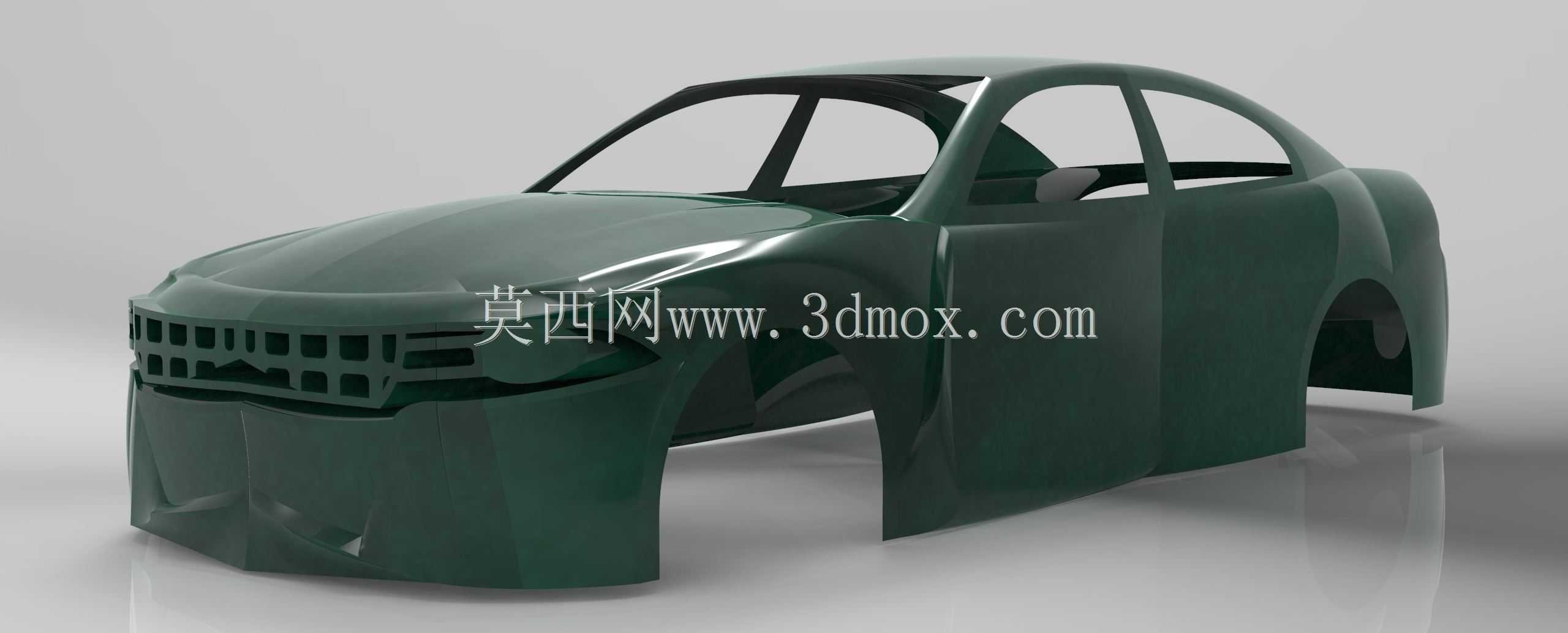

道奇电动车型车身覆盖套件曲面结构

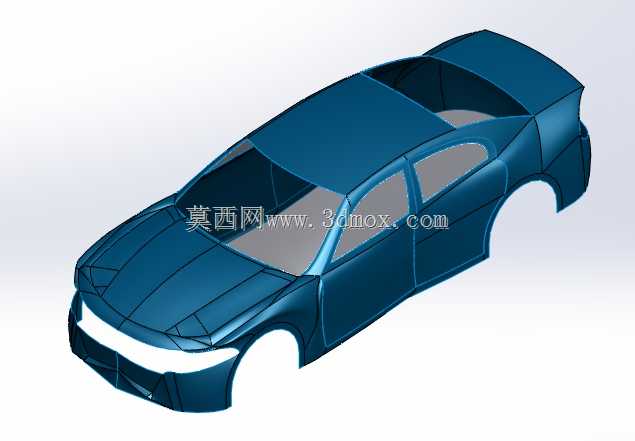

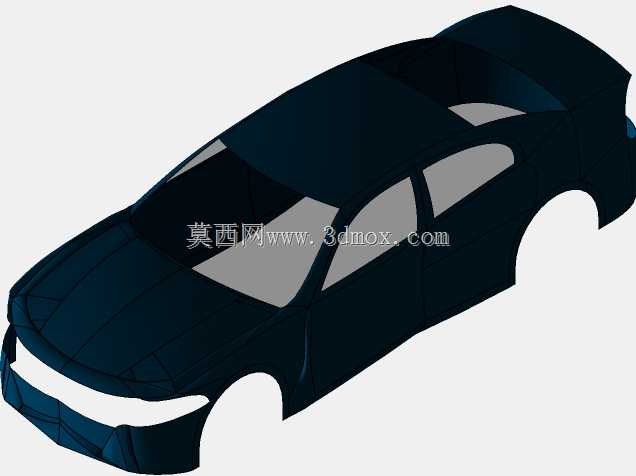

　　这套车身曲面结构主要面向电动乘用车的外饰改装与原型验证场景，在整车开发流程中，车身覆盖件的曲面精度直接决定后续风阻仿真、模具开模以及实车装配的匹配度，不同于传统燃油车的车身设计，电动车型的前舱无需预留大尺寸进气散热开口，因此前保险杠区域的格栅结构做了半封闭的网格化处理，既保留品牌家族化的视觉识别特征，也能兼顾低速行驶时的制动系统散热需求。从建模逻辑来看，整个套件采用A级曲面的构建思路，以车身对称中心面为基准拆分左右侧围、前后保险杠、引擎盖以及车门覆盖件四个核心模块，每个模块的曲面都做了连续的G2曲率过渡，避免后续渲染或者数控加工时出现光影断层的问题。前保险杠的下沿做了内收的扰流结构，这个位置的设计需要兼顾整车接近角的通过性要求，

　　同时要和前翼子板的轮拱曲面做顺滑衔接，轮拱区域的曲面特意预留了3mm的安装止口边界，方便后续和轮眉饰件、翼子板内衬做装配匹配，不会出现装配间隙不均的问题。侧围部分的曲面从A柱下沿一直延伸到C柱收尾，腰线位置做了0.8mm的内凹棱线，这个棱线的曲率半径控制在12mm，既能够强化车身侧面的光影层次感，也不会因为棱线过锐导致冲压工序出现开裂风险。车门区域的曲面和侧围主曲面保持0间隙的贴合度，建模时特意在车门分缝位置预留了4mm的均匀缝隙边界，分缝的走向完全沿着曲面的等参线布置，能够降低后续密封条安装的匹配难度，也能减少高速行驶时的风噪传入。整个车身套件的安装定位点全部沿用原厂车身的焊接螺母位置，不需要对原车的白车身结构做额外打孔修改，

　　前保险杠的上沿和引擎盖前缘的匹配间隙控制在2.5mm，和前大灯的安装边界预留了2mm的调整余量，能够覆盖白车身焊接带来的公差累积。在曲面构建过程中，所有的过渡圆角都做了差异化处理，靠近乘员舱的侧围圆角半径更大，能够降低行人碰撞时的伤害值，前保险杠下部的圆角半径更小，能够强化整车的运动视觉属性。后翼子板的曲面从C柱向下延伸到后轮拱位置，特意做了轻微的外扩处理，这个结构可以在不改动原车悬架参数的前提下，适配更宽尺寸的轮胎，同时曲面的外扩角度控制在7度以内，不会超出法规要求的车身外廓尺寸边界。引擎盖的曲面做了中间高两侧低的弧度设计，这个弧度既能够优化整车的空气导流效果，让气流顺着引擎盖表面流向挡风玻璃，减少前风挡区域的紊流，

　　也能在行人碰撞时提供足够的溃缩变形空间，满足碰撞安全的性能要求。整个套件的曲面建模没有做加厚处理，保留了外表面的完整曲率数据，后续结构工程师可以直接基于这个外表面做壁厚设计、安装卡扣位置布置以及加强筋的布局，不需要重新调整外表面的曲面数据，能够大幅缩短改装件开发过程中的曲面反复修改周期。
