工业三爪定心夹持机械爪结构设计

　　这套三爪定心夹持机构，是面向自动化产线工件装夹场景开发的末端执行部件，日常在数控加工上下料、装配工位工件转运、检测工位工件固定环节都能适配，相比平口钳这类手动夹具，它能通过三个同步动作的夹爪实现工件的自动定心，不需要人工反复找正，适配圆形、正多边形类工件的快速装夹需求。

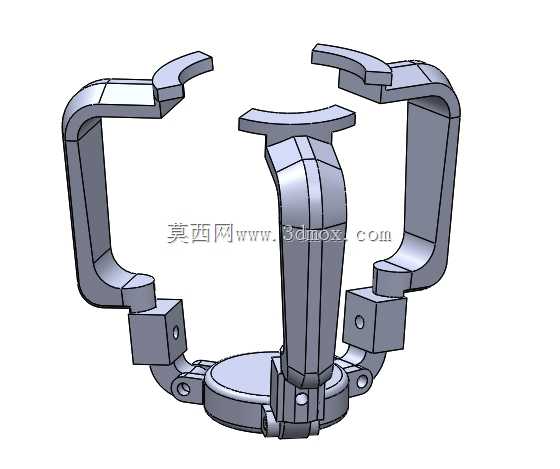

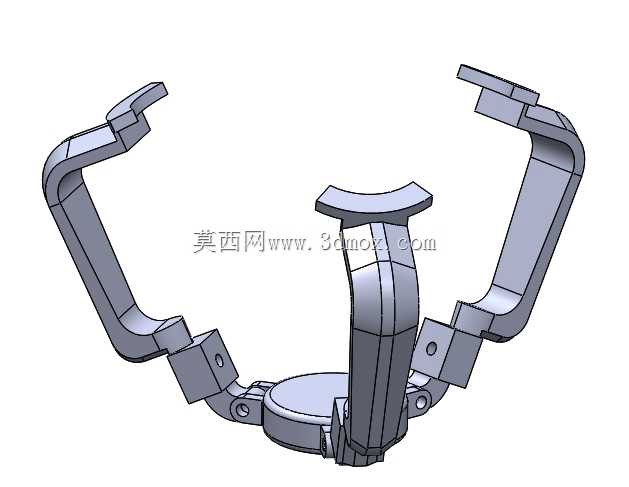

　　从结构设计逻辑来看，底部的圆形基座是整个夹爪的安装基准，基座中心预留了驱动件的安装空间，三个夹爪沿基座圆周120°均匀分布，每个夹爪都通过铰接结构与基座内的驱动滑块连接，驱动件动作时会带动三个夹爪同步绕铰接点转动，实现对工件的抱紧或松开，这种同步联动的结构能保证三个夹爪的夹持力均匀分布在工件圆周上，避免装夹过程中工件出现偏斜、夹伤的问题。夹爪的夹持接触面做了仿形弧度设计，不是平直的夹持面，能更好地贴合圆形工件的外轮廓，增大接触面积的同时降低局部压强，防止薄壁类工件装夹变形，夹爪末端的方块结构是夹持力的受力支点，做了加厚处理，能承受较大的夹持扭矩，长期反复开合也不会出现结构变形。

　　安装边界上，底部圆形基座的外径是整个机构的最大径向尺寸，夹爪完全张开时的外径比基座大30%左右，选型时需要预留足够的工位空间，避免夹爪张开过程中与周边设备发生干涉；夹爪完全闭合时的中心通孔直径决定了可夹持工件的最小内径，夹爪的行程范围覆盖了常见的轴类、套类零件的外径尺寸，不需要更换夹爪就能适配一定尺寸范围内的工件，减少了工装更换的辅助时间。基座底部预留了标准的法兰安装孔位，可以直接对接工业机器人的末端法兰，也可以安装在固定工装座上作为固定式夹具使用，安装孔的位置尺寸符合通用工业机器人末端的安装标准，不需要额外做转接法兰就能完成装配。

　　功能特性上，这套夹爪的铰接位置都做了间隙配合设计，转动过程中没有卡滞点，开合动作顺畅，夹爪的受力部位都做了圆角过渡，避免应力集中导致的结构断裂，整个机构没有复杂的异形曲面，加工难度低，常规的铣削、钻削设备就能完成所有零件的加工，后期维护时只需要定期给铰接轴加注润滑脂就能保证长期稳定运行。在实际产线应用中，这类夹爪常搭配气动或液压驱动元件使用，通过调节驱动压力就能调整夹持力的大小，针对不同材质的工件可以匹配不同的夹持力，比如夹持铝件、塑料件这类软质工件时降低驱动压力，避免夹伤工件表面；夹持钢件、铸铁件这类硬质重载工件时提高驱动压力，保证夹持的可靠性，防止工件转运过程中脱落。

　　不同于两爪夹爪只能适配对称外形的工件，三爪定心的结构对工件的外形公差容忍度更高，即使工件外圆存在少量的圆度误差，三个夹爪也能通过自适应的贴合实现稳定夹持，不会出现两爪夹爪常见的夹持歪斜问题。夹爪的臂长经过优化设计，在保证足够夹持行程的前提下，尽可能缩小了夹爪张开后的整体轮廓尺寸，让机构能在狭小的工位空间内完成动作，适配密集排布的产线工位需求。夹爪与驱动滑块的连接位置做了可拆卸设计，如果后续需要夹持特殊外形的工件，只需要更换对应仿形的夹爪头，不需要更换整个夹爪机构，降低了工装改造成本。
