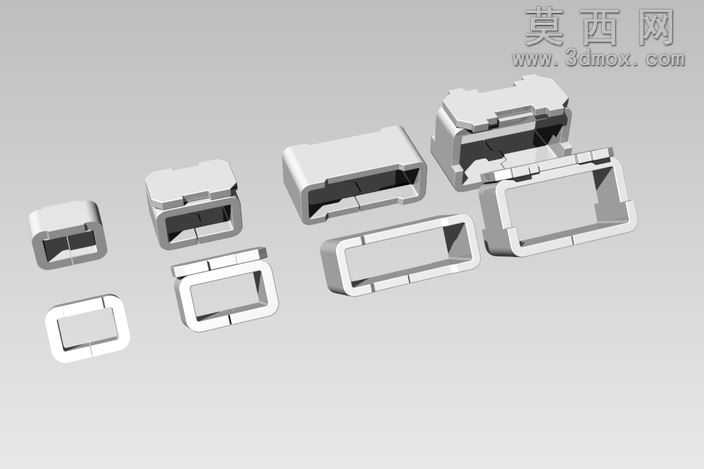

印制电路板用SMD测试点贴片结构模型

本模型为印制电路板配套的SMD测试点贴片三维结构，建模过程中严格遵循表面贴装元件的工业设计规范，针对无铅回流焊工艺的适配要求完成全尺寸参数校准，完整还原了四款不同规格、三类外形尺寸的测试点贴片结构，覆盖0603、0805、2x1206三类主流贴片封装尺寸，可直接匹配不同线宽、不同焊盘间距的PCB板设计需求。建模阶段采用参数化草图驱动的特征构建逻辑，先绘制各规格贴片的截面轮廓，通过拉伸、倒角、抽壳等基础特征完成主体基座建模，再针对卡扣定位结构、焊盘接触端面做精细化细节处理，所有卡扣的配合间隙、接触端面的平面度公差均按照实际贴片生产的装配要求设置，确保模型结构与实物的装配逻辑完全一致。材质渲染环节针对贴片的不同部件做区分设置，基座部分采用耐高温的工程塑料材质，调整漫反射、粗糙度参数还原哑光阻燃塑料的质感，金属接触端部分设置镀锡金属材质，调整金属反射率、高光参数还原焊端的金属光泽，同时通过场景布光突出不同规格贴片的外形差异，清晰展示各尺寸型号的结构区别。结构设计上充分考虑无铅回流焊的工艺要求，所有贴片的基座耐热结构、焊端爬锡空间均做了针对性优化，不同尺寸的测试点分别适配不同电流等级的测试需求，小型0603规格适配小信号回路测试点，中型0805规格适配常规信号测试点位，大尺寸2x1206规格适配大电流回路的测试接触需求，每款模型都保留了完整的卡扣定位结构，可实现与PCB焊盘的精准对位，避免回流焊过程中出现元件偏移、立碑等工艺缺陷。整体建模过程严格遵循电子贴片元件的尺寸公差标准，所有棱角处均做了符合生产工艺的圆角处理，无尖锐破面、几何错误等问题，可直接用于PCB装配仿真、回流焊工艺模拟、测试治具适配设计等场景，也可作为电子元件素材用于电路板相关的三维展示、教学演示场景。
