外六角全螺纹紧固连接件三维建模

　　在各类机械结构的装配环节中，螺纹紧固件是应用覆盖范围最广的基础连接元件，其中外六角全螺纹螺栓的使用场景几乎横跨从民用设备维护到重型工业装备组装的全领域。日常做结构设计时，这类标准件的建模看似基础，实则需要兼顾实际装配的干涉校验、受力匹配以及安装操作的空间预留，很多新手建模时容易忽略螺纹收尾的退刀结构、六角头的倒角尺寸，导致后续出工程图或者做装配仿真时出现偏差。

　　从实际应用场景来看，这类全螺纹六角螺栓常被用于两个被连接件总厚度不超过螺栓杆部有效螺纹长度的场合，比如钣金机柜的框架拼接、小型工装夹具的板件锁紧、传动设备的端盖固定、输送线支架的型材连接等场景。和半螺纹螺栓不同，全螺纹结构可以在一定范围内适配不同厚度的被连接件组合，不需要严格匹配光杆段的长度，在现场维修、零散装配时的适配性更强，尤其是在经常需要拆装调整的设备部位，全螺纹六角螺栓配合平垫、弹垫使用，可以反复拆装而不影响连接可靠性。

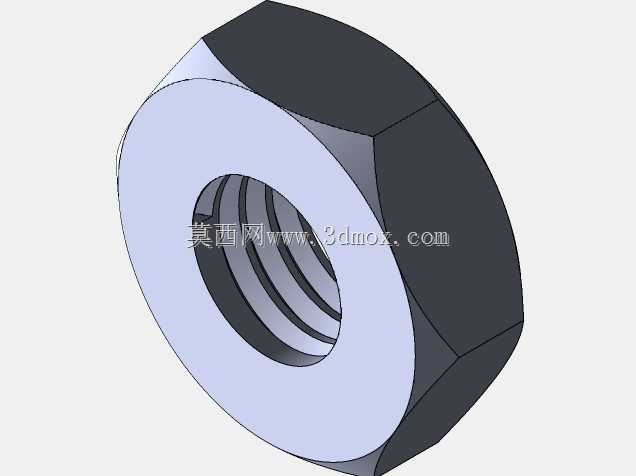

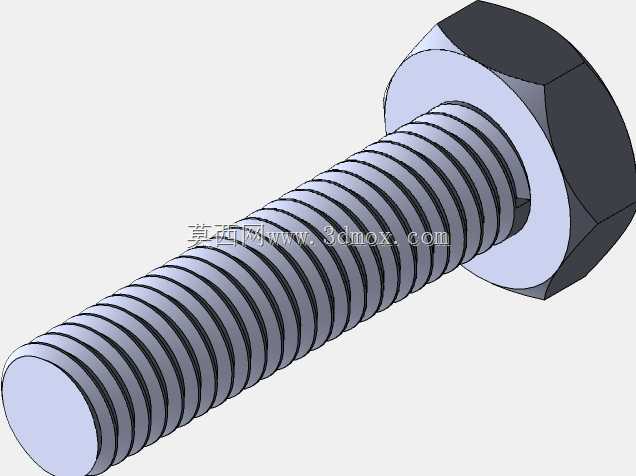

　　设计这类螺栓的三维模型时，首先要确定六角头的对边尺寸、对角尺寸以及头部厚度，这部分尺寸直接关系到装配时扳手的操作空间——如果六角头的尺寸建模偏差，后续做装配工艺规划时，会出现套筒或者开口扳手无法套入的问题，很多初学者直接用拉伸命令拉出六角柱就结束，忽略了头部下端的承压面倒角、上端的去毛刺倒角，实际生产中这两个倒角是必不可少的，下端倒角可以避免螺栓拧入时刮伤被连接件的表面，上端倒角可以去除冲压或镦制产生的飞边，防止安装时划伤操作人员。

　　螺纹部分的建模是这类零件的核心，实际建模中如果是用于装配干涉校验，不需要画出真实的螺旋扫掠牙型，用装饰螺纹线即可满足工程图要求，但如果是用于做有限元受力分析、或者3D打印样件验证，就需要按照标准牙型绘制螺旋结构，要注意螺纹大径、中径、小径的尺寸匹配，以及螺纹末端的倒角结构，这个倒角是为了让螺栓能够顺利拧入螺纹孔，避免首牙错扣导致的螺纹损伤。全螺纹结构的螺栓，杆部没有光杆段，螺纹从距离头部承压面不超过两个螺距的位置一直延伸到杆部末端，这个起始位置的尺寸如果留得过大，会导致螺栓拧紧后出现头部和被连接件之间留有间隙、连接锁不紧的问题。

　　从安装边界来看，选用这类螺栓时，首先要确认被连接件的安装孔直径，通常通孔直径要比螺纹大径大0.5-1mm，给安装时的对位留出调整余量；其次要预留六角头的扳手空间，以常用的M8规格外六角螺栓为例，对边尺寸为13mm，安装时需要在六角头周围留出至少3mm的扳手操作间隙，否则会出现扳手无法卡入、无法施加拧紧力矩的情况。另外螺栓拧入螺纹孔的有效啮合长度也需要控制，拧入钢件时啮合长度不低于1倍螺纹公称直径，拧入铸铁、铝合金等软质材料时，啮合长度要提升到1.5-2倍公称直径，避免螺纹滑牙失效。

　　在设备实际运行过程中，这类六角螺栓承受的载荷主要分为轴向的预紧拉力、横向的剪切力，以及部分工况下的交变振动载荷，所以建模时如果后续要做仿真分析，需要在头部和杆部的过渡位置保留合理的圆角，这个位置是应力集中的高发区域，如果建模时做成直角过渡，仿真得出的应力结果会远大于实际值，也不符合实际冷镦加工的工艺结构。很多现场出现的螺栓断裂故障，大多都出现在头部和杆部的过渡位置，除了拧紧力矩过大、预紧力不足的原因之外，过渡位置的加工圆角不足导致的应力集中也是重要诱因。

　　日常做设备维护和装配时，这类全螺纹六角螺栓的优势还在于可以配合双螺母实现防松，或者配合螺纹胶、弹垫、止动垫片等防松元件，在振动较大的设备比如振动输送机、破碎机、冲压设备的非核心受力部位使用，能够保持长期的连接稳定性。和内六角螺栓相比，外六角螺栓的拧紧力矩可以施加得更大，而且不需要在被连接件上锪沉孔，加工工序更简单，适合对连接强度要求高、安装空间充足的部位；和焊接螺柱相比，六角螺栓可以拆卸重复使用，维护成本更低，在需要定期拆解检修的设备结构中应用更为普遍。

　　建模过程中还需要注意，螺栓的所有棱边都要做合理的倒角或倒钝处理，这不仅是符合加工工艺的要求，也能避免在虚拟装配时出现棱边干涉的误判，很多新手建出来的模型棱边都是尖锐直角，导入装配体后经常会报出微小的干涉错误，实际上这些位置在真实零件上都是有工艺圆角或倒角的，不会出现实际干涉。另外螺纹的旋向默认是右旋，只有在特殊的旋转轴防松场景才会用到左旋螺纹，常规设备上使用的六角螺栓均为右旋螺纹，建模时不要搞反螺旋方向，否则会出现无法正常装配的问题。
