直列四缸发动机装配机构三维设计

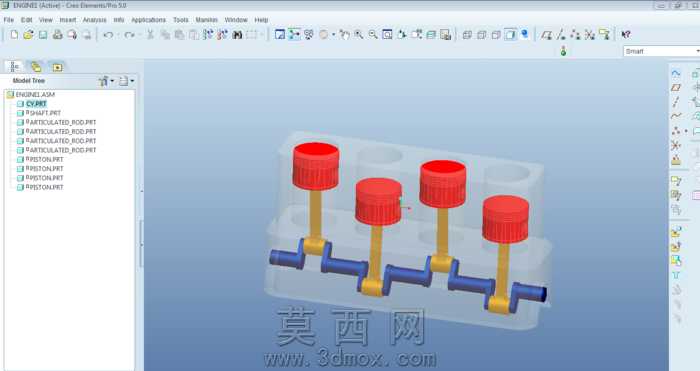

本作品为直列四缸发动机的装配与运动机制三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配设计思路，先逐一完成单个零部件的参数化建模，再按照实际发动机的装配约束关系完成整体组装，同时配置了符合真实运动逻辑的机构仿真约束，可直观演示四缸发动机的工作运行机制。建模阶段首先对发动机的核心组成部件进行结构还原：包含四个呈直列排布的活塞组件，活塞头部采用红色哑光塑料质感材质模拟演示用模型的标识效果，活塞连杆采用暖黄色金属材质还原连杆的金属属性，下方的曲轴结构采用深蓝色金属材质区分不同功能部件，透明的缸体部分采用半透明磨砂塑料材质，既可以清晰展示内部的构件布局，又能直观呈现各部件之间的位置配合关系。装配过程严格遵循机械装配的约束规则，对活塞与缸套之间添加滑动副约束，对活塞与连杆、连杆与曲轴轴颈之间添加转动副约束，对曲轴整体添加旋转副约束，同时按照四缸发动机1-3-4-2的点火顺序配置各活塞的运动相位差，确保机构运动时各部件的动作逻辑与真实四缸发动机完全一致，可完整演示进气、压缩、做功、排气四个行程中活塞往复运动带动曲轴旋转的完整动力传递过程。设计过程中对各部件的尺寸比例进行了等比例还原，重点突出曲柄连杆机构的运动原理展示效果，省略了外围的进排气、供油、冷却等附属系统，让核心运动机构的展示更加清晰直观，既可以作为机械原理教学的演示模型，也可作为发动机结构学习的参考素材，帮助学习者快速理解四缸发动机的核心动力传递逻辑与装配关系。材质搭配上采用差异化的色彩区分不同功能的构件，避免同色构件造成的视觉混淆，半透明缸体的设计兼顾了外观完整性与内部结构展示性，整体建模精度满足机构演示与装配学习的使用需求，所有装配约束均经过运动仿真校验，无干涉、错位等装配问题，可顺畅完成完整的运动循环演示。
