机加工用螺杆进给式台虎钳结构设计

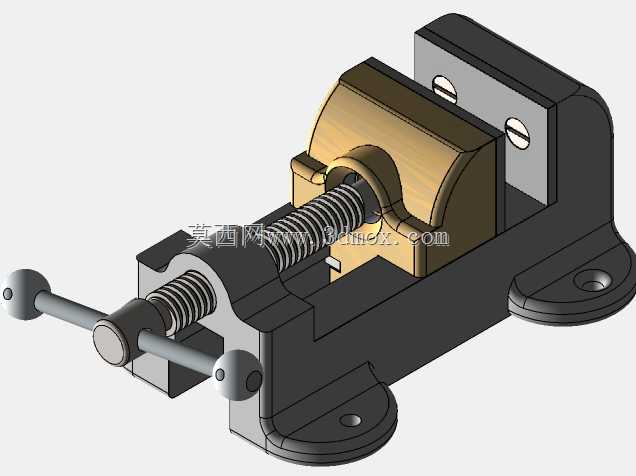

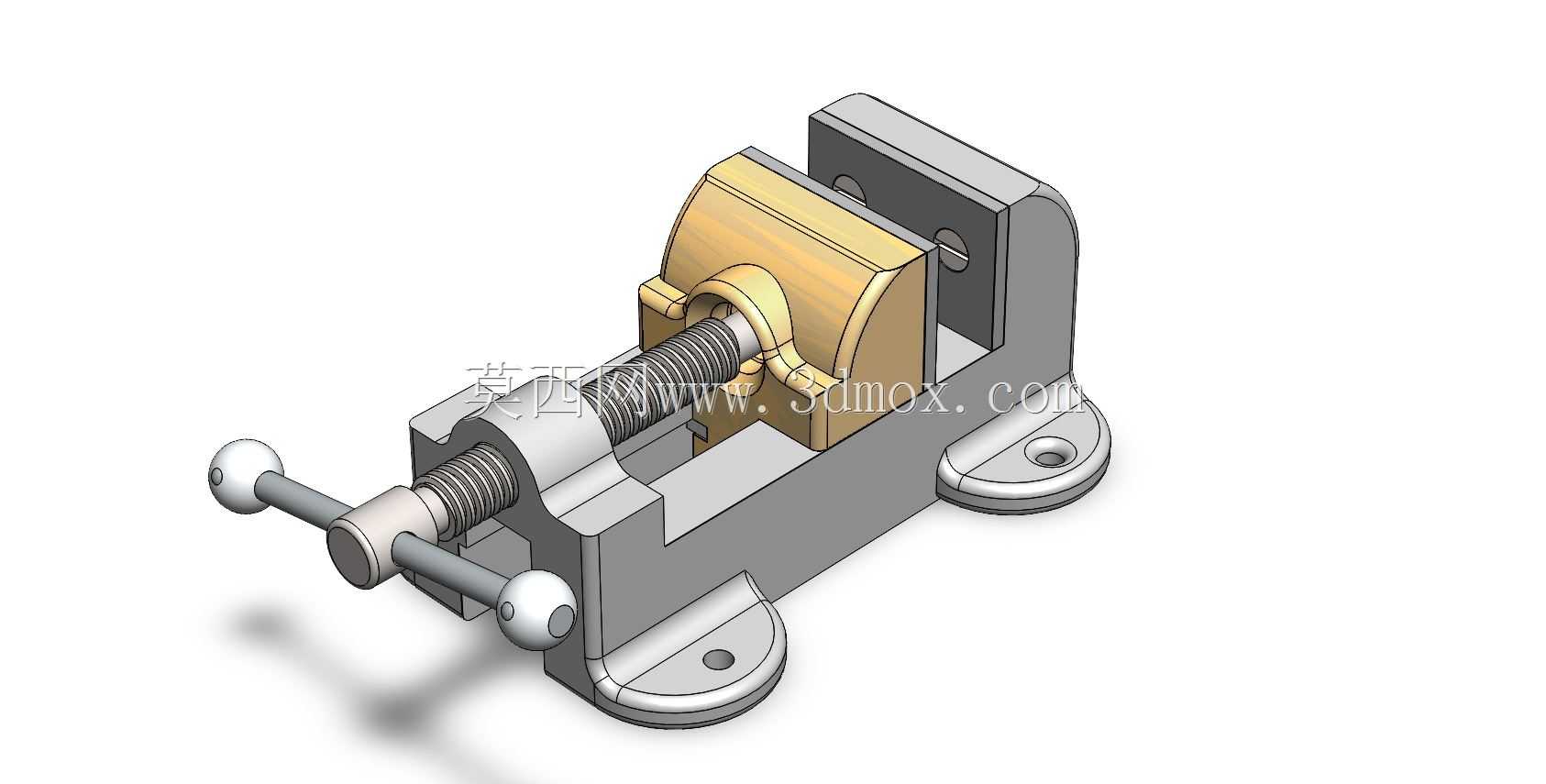

　　在常规金工实训、小型零件铣削、钻孔工序以及家用手工维修场景中，台虎钳是工位上最基础也最核心的工件固定单元，这款螺杆进给式台虎钳的结构设计完全围绕一线装夹的实际需求展开，没有冗余的装饰性结构，所有几何特征都服务于装夹稳定性与操作便利性。从安装边界来看，底座采用两个带沉孔的耳式安装结构，两个安装孔的中心距匹配常规钳工台的预留安装孔位，沉孔设计可以让内六角螺栓的头部完全沉入底座平面以下，不会在底座上形成凸起干涉，避免工件放置时被螺栓头刮蹭，底座整体轮廓做了圆角过渡，没有尖锐的棱边，既可以减少安装时的磕碰风险，也能避免应力集中导致的底座开裂。

　　夹紧功能的实现依托梯形螺杆传动结构，螺杆的导程经过匹配设计，既保证转动手柄时活动钳口的进给速度不会过慢影响装夹效率，也能保证螺纹副的自锁性能，装夹完成后不会因为加工过程中的振动导致钳口松脱，活动钳口与底座导轨之间采用间隙配合的滑动结构，导轨面的宽度经过校核，在承受最大夹紧力时不会出现钳口上翘的情况，保证两个钳口的夹持面始终保持平行，避免工件装夹后出现倾斜，影响加工精度。钳口部分的夹持面设计了交叉网纹结构，能够在夹紧时增加与工件表面的摩擦力，即使是表面光滑的金属坯料，也能在合理的夹紧力下保持固定，不会在铣削或者钻孔的轴向力作用下出现位移。

　　操作端采用双球头手柄结构，两个球头对称分布在螺杆端部的横杆两端，操作人员可以根据夹紧力的需求选择单手或者双手操作，粗调时可以快速转动手柄让活动钳口靠近工件，接近工件后再施加力矩完成锁紧，球头的表面做了圆弧过渡，没有棱角，长时间操作也不会硌伤手掌。活动钳身与固定钳身的主体采用铸铁类结构的等壁厚设计，在保证整体刚性的前提下尽可能控制整体重量，既不会因为刚性不足导致装夹时钳身变形，也不会因为重量过大导致安装、搬运不便。

　　从设计思路上看，这款虎钳的结构完全遵循工装夹具的设计原则：首先保证足够的夹紧力与夹持稳定性，其次兼顾操作的便捷性，同时尽可能简化零件结构，降低加工制造的难度，所有配合面的公差都选取经济加工精度，不需要过高的加工设备就能完成零件的生产，适合小批量的工坊自制或者量产。在实际使用场景中，这款虎钳既可以固定在固定式钳工台上完成手工锉削、锯削、攻丝等钳工工序，也可以安装在小型钻床、迷你铣床的工作台上，作为小型零件加工的配套夹具，甚至在木工DIY、玉石雕刻等非金工场景中，也能通过更换软钳口的方式固定脆性工件，避免夹伤工件表面。

　　需要注意的是，这款虎钳的夹持行程经过合理规划，能够覆盖绝大多数小型零件的装夹尺寸，钳口的最大开口度适配常规小型加工件的尺寸范围，不会因为行程过大导致整体结构冗余，也不会因为行程过小无法满足常规装夹需求。固定钳身与底座为一体化结构，相比装配式底座的结构，整体刚性更好，在承受较大的敲击力（比如钳工校正工件时的敲击）时，不会出现底座与钳身连接松动的问题。螺杆的端部设置了限位结构，能够避免活动钳口在进给过程中脱出导轨，即使操作人员将螺杆旋到最大行程位置，活动钳身也不会从底座上脱落，消除了操作过程中的安全隐患。整体结构没有复杂的异形曲面，所有特征都可以通过常规的铣削、车削、钻削工序完成加工，不需要特殊的加工工艺，对于三维建模学习者来说，这款模型也能很好地练习滑动配合、螺纹副、装配约束的相关建模技巧，理解工装夹具从功能需求到结构落地的完整设计逻辑。
