麦克纳姆全向移动轮结构设计方案

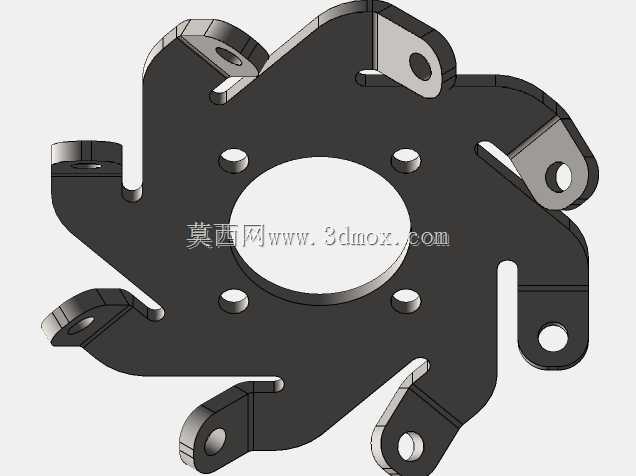

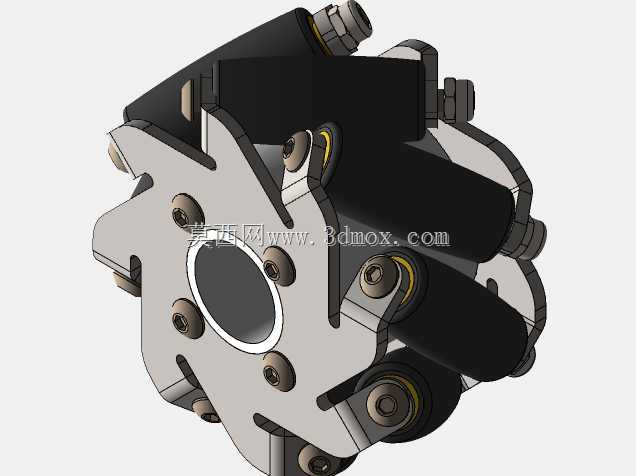

　　在AGV仓储转运、智能巡检机器人、窄通道作业平台这类对移动灵活性要求极高的场景里，常规转向轮的转弯半径限制始终是布局优化的核心阻碍，麦克纳姆轮的辊子偏置布局恰好能通过不同轮组的转速差合成任意方向的移动矢量，无需传统转向机构即可实现横移、斜行、零半径回转等动作，这也是这类轮组在紧凑空间作业设备中被广泛选用的核心原因。这款轮组的轮毂采用多安装位辐板式结构，中心设置与驱动轴配合的通孔，周边均匀分布6组螺栓安装孔，可直接与标准法兰输出轴对接，安装面做了沉台处理，能保证螺栓锁紧后端面无突出，避免与周边护板、走线架产生运动干涉。周边的辊子安装座与轮毂为一体化加工结构，每个安装座的轴线与轮毂主轴线呈45度夹角，

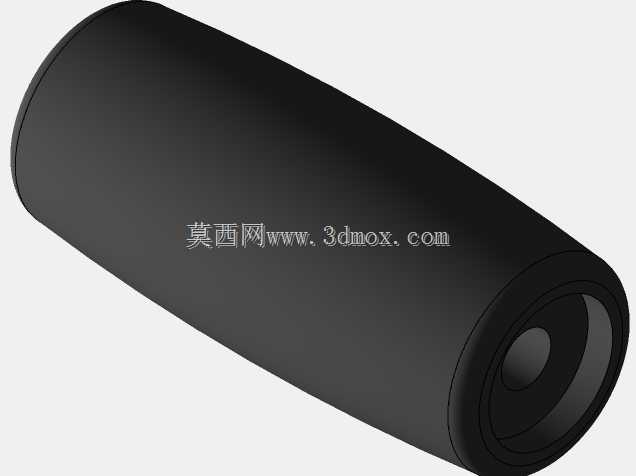

　　这一角度是经过多轮运动学仿真验证的最优值，既可以保证辊子接触地面时的分力合成效率，也能避免辊子在重载下出现轴向窜动。每个辊子通过两端的销轴与安装座连接，销轴外侧设置了带密封的滚动轴承，既可以降低辊子自转时的摩擦阻力，也能阻挡场地内的粉尘、碎屑进入轴承滚道，延长轮组在复杂工况下的使用寿命。辊子本身采用外包高耐磨聚氨酯的结构，内芯为硬质金属支撑，聚氨酯层的硬度控制在邵氏85A左右，既能保证足够的承载能力，也能提供足够的地面摩擦力，避免全向移动时出现打滑丢步的问题，同时聚氨酯材质可以有效吸收地面微小颠簸，降低设备移动时的振动，保护车身上搭载的精密传感器、电控元件。从安装边界来看，这款轮组的径向尺寸适配中小载重的移动平台，

　　轴向宽度控制在常规底盘安装空间允许范围内，轮毂上的安装孔位采用等距圆周分布，可适配多数标准行星减速电机的输出法兰，无需额外设计转接板即可完成装配。设计过程中特意对辊子的轮廓做了修形处理，保证轮组滚动时始终有至少两个辊子与地面接触，避免移动过程中出现颠簸、跳轮的问题，同时每个辊子的安装销轴都设置了防松结构，长期正反转切换也不会出现销轴松脱的故障。在实际选型匹配时，单组轮组的额定载重可覆盖100-300kg级别的移动设备，四个轮组组合使用即可承载400-1200kg的整机重量，完全满足多数仓储AGV、服务机器人、工业巡检平台的载重需求。轮组的所有受力部件都经过了有限元应力校核，轮毂的辐板厚度、安装座的圆角过渡都做了优化，

　　在保证结构强度的前提下尽可能降低了整体重量，减少驱动电机的负载损耗。不同于普通脚轮只能实现定向或万向移动，这款麦克纳姆轮的运动完全依赖各轮的转速匹配，因此在结构设计时严格控制了每个辊子的尺寸一致性，安装后辊子的外圆轮廓度误差控制在0.1mm以内，避免因轮廓误差导致的运动解算偏差，保证全向移动的精度。辊子两端的轴承选用了带双面密封的深沟球轴承，润滑脂采用低温工况也能保持良好流动性的型号，可适配多数室内工业场景的温度范围，无需频繁维护加注润滑脂。轮毂表面做了氧化处理，具备基础的防锈能力，即使在有少量水渍、油污的仓储地面使用也不会出现锈蚀卡滞的问题。在装配逻辑上，这款轮组采用模块化设计，单个辊子磨损后可单独拆卸更换，无需整体更换轮组，大幅降低了后期使用的维护成本，拆卸时只需敲出固定销轴即可抽出损坏的辊子，更换新辊子后重新装入销轴并锁紧防松卡簧即可完成维修，操作无需专用工装，现场运维人员即可快速完成。
