盘形凸轮带弹簧复位直动从动件机构

　　这套直动从动件盘形凸轮机构，是自动化进给、轻工包装、纺织机械里极为常见的间歇动作执行单元，核心作用是把凸轮轴的连续旋转输入，转化为从动件端的规律往复直线输出，相比连杆类往复机构，它能通过凸轮轮廓线的定制化设计，精准实现任意预设的从动件运动规律，这也是它在需要严格时序匹配的工位上被广泛采用的核心原因。

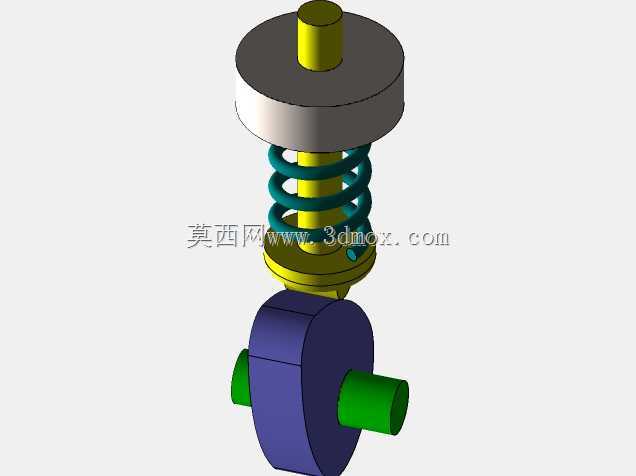

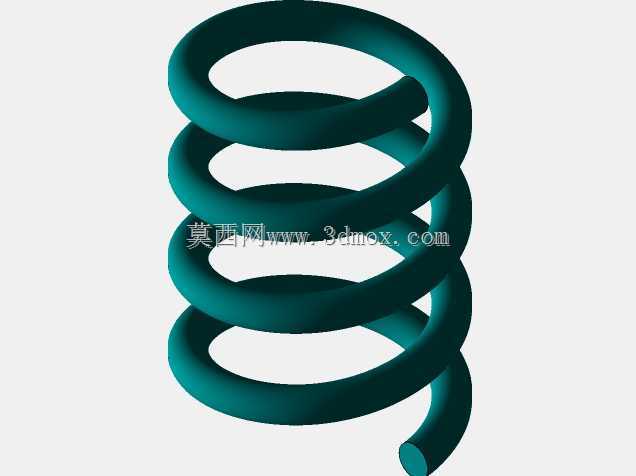

　　从结构组成来看，整套机构分为凸轮副、从动导向、复位元件三个核心部分。下部的盘形凸轮通过平键与横向布置的动力输入轴连接，凸轮的轮廓曲线根据从动件的升程、回程、停歇时序专门设计，轮廓面与从动件下端的接触端采用贴合设计，接触位置做了圆弧过渡处理，避免高速运转时出现应力集中导致的轮廓磨损。从动件为竖直布置的直动杆，上部的圆盘结构是从动件的输出端，可以直接连接压头、料叉、挡块等执行元件，中间套置的圆柱螺旋压缩弹簧是复位核心，弹簧上端抵靠在机架的固定支撑面上，下端压在从动件的轴肩上，保证凸轮转动过程中，从动件下端始终与凸轮轮廓保持紧密贴合，不会因为从动件的惯性出现脱离、跳顿的问题，整套机构没有额外的锁止结构，完全靠弹簧预紧力维持凸轮副的接触状态。

　　在实际应用场景中，这类机构常被布置在设备的工位转盘侧边，配合主轴的分度动作完成工件的压装、定位、推送动作，比如在小型零件的装配工位，凸轮升程段对应从动件下压完成工件压入，远休止段对应保压定型，回程段对应从动件抬起避让工件流转，近休止段对应转盘转位输送下一个工件，整套动作的时序完全由凸轮轮廓决定，不需要额外的电控程序控制，可靠性远高于气驱、电控的往复执行单元，在高速运转的轻载设备上，这类纯机械凸轮机构的故障率比电控执行机构低一个数量级。

　　设计这套结构的时候，首先要确定的是从动件的运动规律，根据工位的动作需求选择等速、等加速等减速或者简谐运动的轮廓线，避免从动件出现刚性或者柔性冲击，比如高速工况下要优先选择正弦加速度运动规律，减少运转过程中的振动和噪音。其次要核算弹簧的预紧力和刚度，预紧力要大于从动件往复运动的最大惯性力，保证凸轮副始终贴合，同时弹簧刚度不能过大，否则会加剧凸轮轮廓的接触磨损，缩短零件使用寿命。

　　安装边界方面，这套机构的动力输入轴为横向悬臂布置，安装时需要保证输入轴的轴线与从动件的运动轴线垂直相交，偏差过大会导致从动件出现侧向偏载，加剧导向部位的磨损；从动件的导向段需要设置直线轴承或者铜套导向，避免从动件受压时出现卡滞；凸轮与输入轴的连接需要设置周向定位结构，方便调整凸轮的初始安装角度，匹配设备的整体动作时序。整套机构的轴向尺寸紧凑，横向输入轴的伸出端可以直接连接链轮、同步带轮获取动力，不需要额外的传动转接结构，上部的输出圆盘端面有标准的安装孔位，可以直接适配不同的执行端头，不需要对从动件主体做二次加工。

　　在日常维护层面，这类机构的核心磨损点是凸轮与从动件的接触端面，以及从动件的导向部位，定期涂抹润滑脂就能大幅降低磨损速率，弹簧在长期交变载荷下如果出现预紧力衰减，只需要更换同规格的压缩弹簧即可，不需要更换整套机构，维护成本极低。相比槽轮、棘轮这类间歇机构，凸轮从动件机构的运动过程更平稳，没有启动和停止的刚性冲击，适合中高速的轻载往复动作场景，在小行程的往复执行工位上，这类结构的空间占用比气缸、电缸更小，也不需要配套的气源或者电控线路，在纯机械结构的自动化设备上适配性极强。
