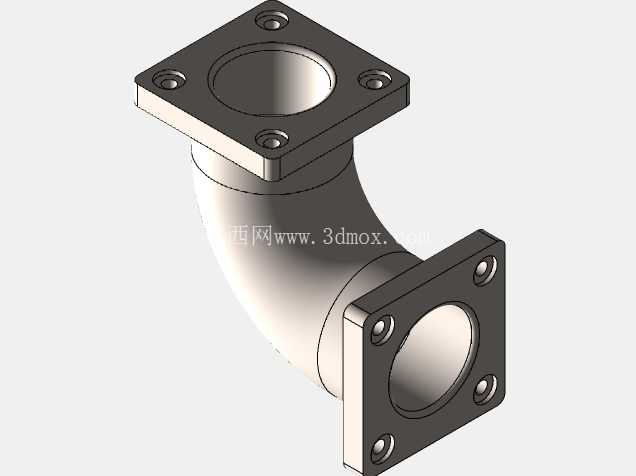

带方形法兰的90度弯式连接管路结构

在流体输送系统的管路布设场景中，经常会遇到管路走向需要垂直转向、同时两端需要和设备腔体、阀组接口做刚性固定对接的需求，这款弯式连接结构就是针对这类场景设计的转接部件。不同于普通的焊接弯头或者螺纹弯头，它两端集成了方形安装法兰，不需要额外焊接配对法兰盘，直接通过法兰上的四个安装孔就能完成和对接端的紧固连接，省去了现场焊接法兰的工序，也避免了焊接变形带来的密封面错位问题。

从结构设计逻辑来看，中间的弯段采用90度平滑圆弧过渡，没有直角转折的突兀结构，流体在经过转向位置时不会产生剧烈的流向突变，能有效降低管路内部的流阻损失，减少流体冲刷带来的局部磨损，不管是输送压缩空气、冷却循环水还是低压工况下的其他流体介质，都能保持稳定的通流效率。两端的方形法兰和弯段主体做了一体化的结构设计，衔接位置做了圆弧过渡补强，避免应力集中在法兰和管体的连接根部，在管路承受一定内压或者外部振动载荷的时候，不会出现根部开裂的问题。

法兰上的四个安装孔采用对称分布设计，每个孔位都做了沉孔处理，紧固螺栓安装之后螺栓头不会突出法兰表面，能让法兰密封面和对接面完全贴合，不需要额外预留螺栓头的避让空间，安装边界更紧凑。在实际设备布局中，这类弯管经常用在液压站的阀组出口转向、冷却系统的管路对接、小型气动设备的气路转接位置，尤其是在设备内部安装空间局促，无法通过多段直管加弯头组合完成转向的场景下，这种集成法兰的弯式连接件能大幅减少管路的接头数量，降低整个管路系统的泄漏风险点。

建模过程中，弯段的曲率半径是经过匹配通径尺寸设定的，既不会因为曲率过小导致流阻陡增，也不会因为曲率过大占用过多的安装空间。法兰的厚度根据常规低压管路的承压要求做了匹配，安装孔的孔距符合通用的方形法兰安装尺寸规范，选型替换的时候不需要重新加工对接端的安装孔位，能直接适配现有标准接口。密封面采用平面设计，配合常规的橡胶密封垫片就能满足低压工况下的密封要求，不需要加工复杂的密封槽结构，降低加工难度的同时也能保证密封可靠性。

在安装边界上，两个法兰的端面分别朝向互相垂直的两个方向，安装时只需要保证两个对接面的法兰孔位对齐，穿入螺栓均匀紧固即可，不需要额外调整管路的旋转角度，方形法兰的对称结构让安装时的角度调整容错率更高，哪怕现场安装时存在小角度的偏差，也能通过法兰孔的间隙做微调，不会出现螺栓穿不进去的情况。管体的壁厚根据通径大小做了合理匹配，既能满足常规低压流体输送的强度要求，也不会因为壁厚过大导致整体重量过高，给设备整体增加不必要的负载。

不同于市面上常见的圆形法兰弯管，方形法兰的结构在安装时不需要搭配专用的法兰卡箍，直接用普通螺栓就能完成紧固，对于一些没有预留圆形法兰安装空间的设备接口来说，适配性更强。在一些小型通讯设备的散热管路、小型工业设备的冷却液循环管路中，这种结构的连接件因为安装便捷、密封可靠、占用空间小的特点，应用十分广泛。设计时也充分考虑了加工工艺性，整个结构除了安装孔的钻削加工之外，其余部分可以通过一体铸造成型后再做表面精加工，加工工序简单，量产成本可控，适合批量配套使用。
