参数化曲面异形陀螺结构设计

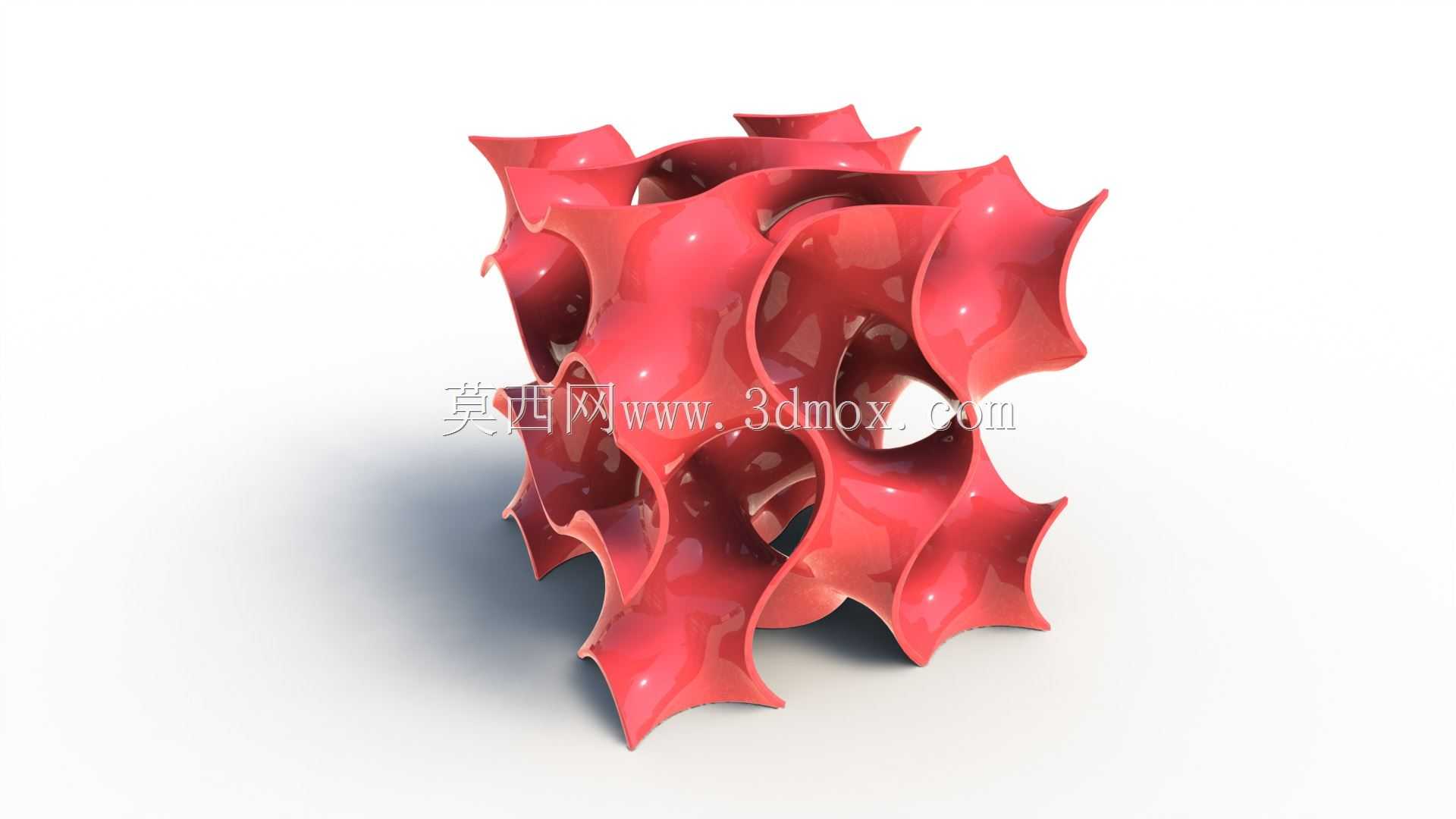

　　这类异形曲面陀螺的设计，最初的应用场景多集中在精密机械原理展示、创意机械教具以及高端桌面工艺摆件领域，区别于传统制式陀螺的回转体结构，这类参数化曲面构件在设计阶段需要重点考量旋转动平衡的调校逻辑，不能仅追求视觉上的曲面张力而忽略实际旋转时的稳定性。从功能特性来看，该构件依靠曲面间的流畅过渡实现旋转过程中的气流减阻，多瓣式外伸结构在旋转时能形成稳定的气动支撑，相比普通圆柱陀螺，其旋转过程中的姿态保持能力更强，同时镂空的内部结构可以有效降低整体自重，减少旋转时的转动惯量损耗，延长单次旋转的持续时长。

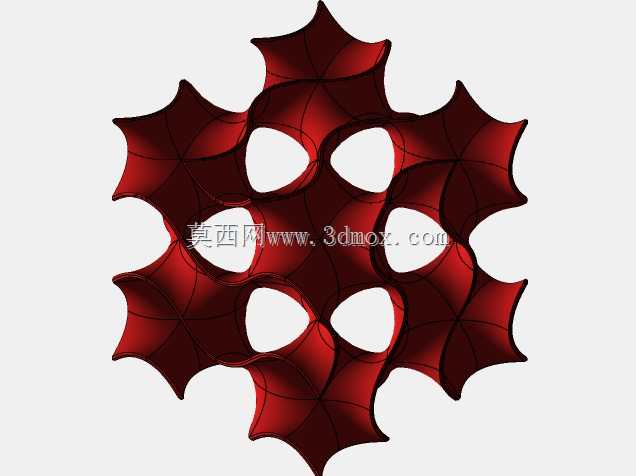

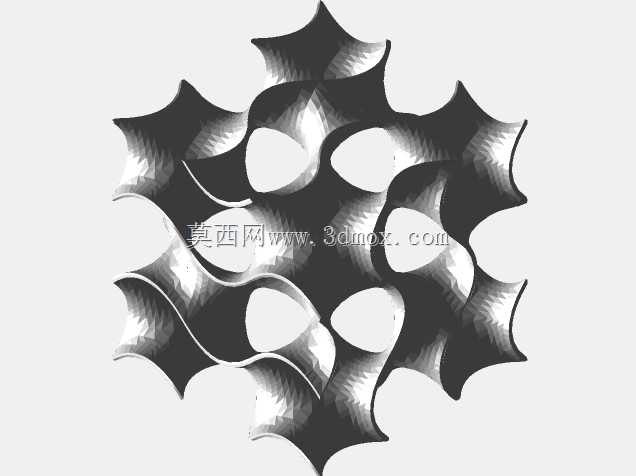

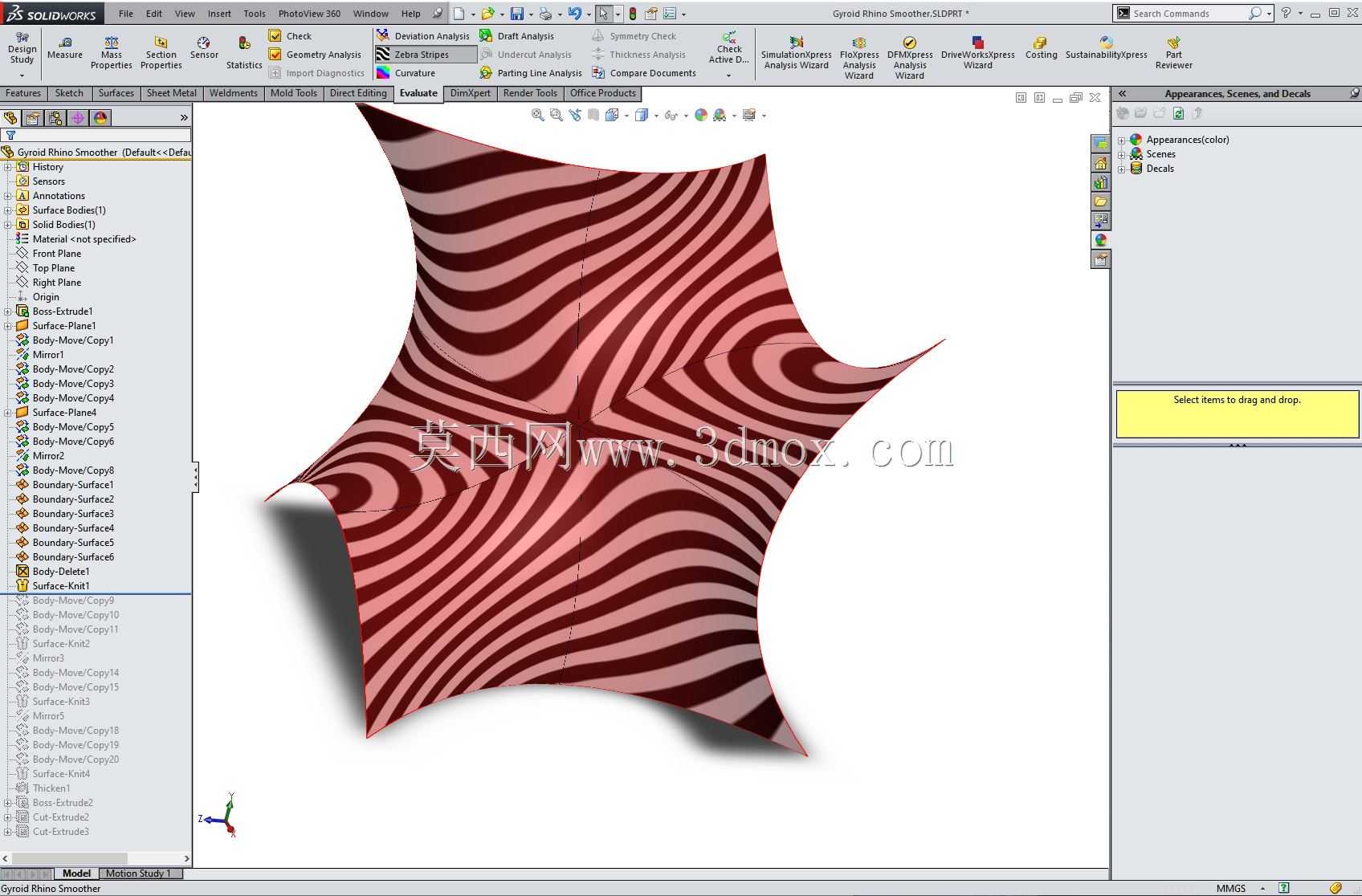

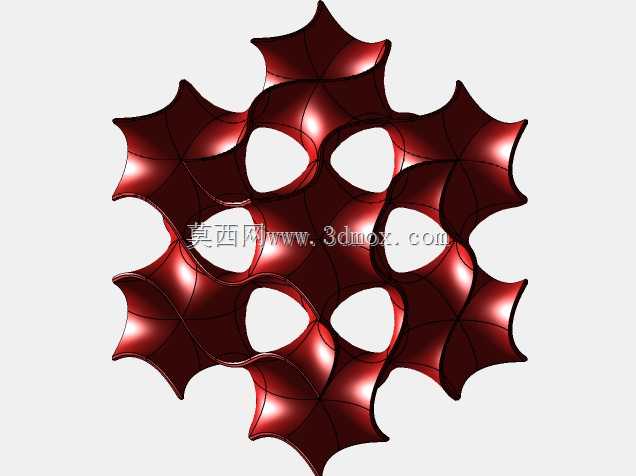

　　设计思路上，首先需要确定核心回转基准轴，所有曲面特征的构建都要围绕该基准轴做圆周阵列对称，避免出现质量偏心导致旋转时的抖动问题。基础曲面的生成采用参数化关联的方式，先绘制单瓣曲面的控制轮廓线，通过调整轮廓线的曲率控制点，让曲面从中心向外延伸时形成自然的收尖形态，再通过圆周阵列得到初始的多瓣结构，之后对相邻曲面的交接位置做倒圆过渡处理，消除尖锐的拼接棱边，保证曲面的二阶连续，避免后续加工时出现应力集中的问题。内部的镂空结构并非随意开设，需要结合整体质量分布计算，在非核心受力区域去除材料，同时保证每一处镂空的形状、尺寸沿回转中心完全对称，确保质量块的均匀分布。

　　从安装边界与尺寸适配角度来看，这类构件的整体外接圆直径通常控制在50-80mm区间，高度控制在40-60mm，适配常规桌面摆件的摆放空间，底部的接触端采用小半径球面设计，接触点的球面粗糙度需要控制在Ra0.8以下，减少旋转时的接触摩擦阻力。如果是采用3D打印工艺制作，需要提前预留0.2mm的工艺余量，避免曲面交接位置出现打印支撑残留影响表面质量；如果采用金属五轴加工，则需要提前规划刀具路径，针对深腔曲面部分选用长颈铣刀，保证曲面加工的到位率，同时在加工前做动平衡预仿真，将剩余不平衡量控制在0.5g·mm以内，避免高速旋转时出现振动。

　　在实际应用中，这类构件除了作为创意摆件，还可以作为机械原理教学的演示案例，用来讲解参数化曲面构建、回转体动平衡调校、曲面光顺处理等知识点，帮助初学者理解复杂曲面建模中对称约束、曲率连续的实际工程意义。设计过程中需要注意，外伸瓣状结构的壁厚要保持均匀，通常设置为2-3mm，避免壁厚突变导致的加工变形或者注塑成型时的缩痕问题，曲面之间的过渡圆角半径不能小于1mm，防止出现应力集中导致的结构断裂，尤其是瓣状结构的尖端位置，要做微小的倒钝处理，避免使用过程中出现划伤风险。整体结构的重心需要严格落在底部接触点的正上方，偏差不能超过0.1mm，这是保证陀螺能够稳定直立旋转的核心要素，在建模完成后需要通过质量属性分析工具反复调整局部曲面的偏移量，修正重心位置，直到满足动平衡要求。
