微型涡轮增压器压缩机壳体结构设计

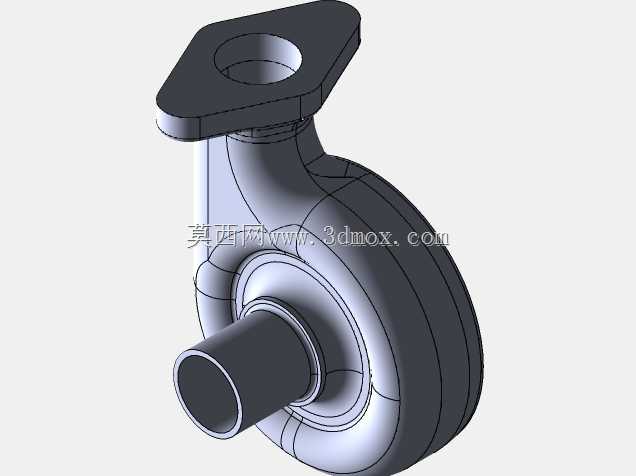

　　这款压缩机壳体是微型涡轮增压器的核心承压部件，主要适配小排量动力单元的进气增压需求，常见于小型通用动力、微型航空动力、低功率工业辅机的增压系统中，承担着将叶轮做功后的高压空气规整导出、输送至中冷或进气歧管的核心作用，其流道设计的合理性直接影响压气机的工作效率、喘振边界与整机增压压比。从结构设计逻辑来看，壳体整体采用蜗壳式流道布局，顺着叶轮旋转方向的流道截面逐步扩张，能够将叶轮甩出的高速气流的动能平稳转化为压力能，减少气流在壳体内的湍流损失与流动分离，设计过程中需要严格匹配对应叶轮的出口宽度、叶片扩压器的尺寸参数，保证流道的型线顺滑无突变，避免出现局部涡流导致的效率下降与异常气动噪声。壳体上方的三角形安装法兰是核心安装定位结构，

　　法兰面加工有密封槽结构，用于连接增压器的中间体或旁通阀组件，法兰上的两个安装孔位需要严格控制位置度公差，保证装配后壳体与叶轮的同轴度偏差在允许范围内，避免叶轮旋转时与壳体内壁发生刮蹭，同时法兰的压紧面平面度需要满足密封要求，防止高压气体从结合面泄漏导致增压压力不足。侧面的圆柱形出气接口采用直筒式结构，接口外径匹配标准进气软管的卡箍安装尺寸，接口端部设计有防脱凸缘，能够保证高压工况下软管连接的可靠性，避免增压管路脱落。壳体的内腔型面需要严格控制尺寸公差，与叶轮的叶顶间隙保持在合理区间，间隙过大会导致压气机效率下降、增压压力不足，间隙过小则容易在热态工况下因零部件热膨胀出现擦壳故障，

　　因此建模过程中需要充分考虑不同工作温度下壳体与叶轮的热膨胀量差异，预留合理的热态间隙。在安装边界层面，壳体的整体轮廓需要匹配对应增压器总成的布置空间，蜗壳的外轮廓圆弧过渡，避免与周边的管路、支架发生干涉，壳体的壁厚设计兼顾承压能力与轻量化需求，在流道高压区域适当增加壁厚保证结构强度，在非承压区域做减薄处理降低整体重量，同时壳体上预留的旁通阀安装接口位置需要准确匹配执行器的行程范围，保证旁通阀开启关闭动作顺畅，不会出现卡滞。这类微型增压部件的壳体设计，往往需要反复迭代流道型线，结合气动仿真结果调整截面变化率，既要保证额定工况下的压比与效率满足设计要求，也要兼顾低转速工况下的进气响应速度，拓宽压气机的高效工作区间，避免小流量工况下出现严重的喘振问题，影响动力单元的运行稳定性。
