小型车用涡轮增压器总成结构数模

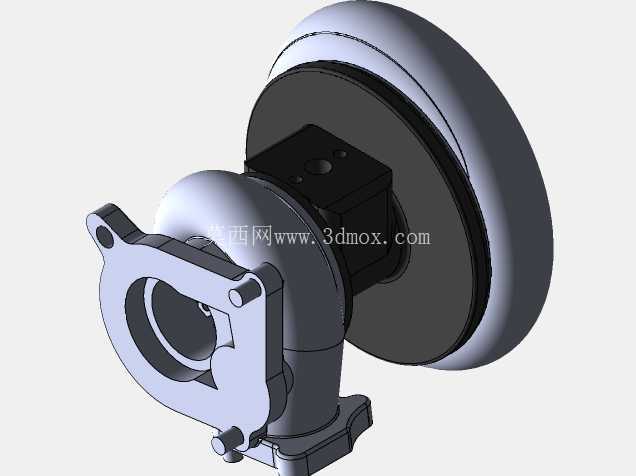

　　这套小型涡轮增压器三维数模，围绕小排量内燃机进气增压场景完成结构搭建，覆盖压气机壳、涡轮壳、中间体、浮动轴承、密封组件、安装法兰与旁通接口等核心部位，可用于动力总成布置校核、零部件结构拆解教学、改装方案推演以及维修工装开发参考。

　　从实际装车边界来看，这类小尺寸增压器多用于乘用车小排量汽油机、轻型柴油机或者小型工程机械动力单元，安装在发动机排气歧管与进气中冷管路之间。排气侧法兰直接对接发动机排气出口，高温废气驱动涡轮端叶轮旋转，同轴带动压气机端叶轮压缩新鲜空气，提升气缸进气充量，在不显著增加发动机排量的前提下提升扭矩输出与燃油利用效率。数模中压气机侧预留了圆形进气对接端口与侧向出气法兰，法兰面开设螺栓过孔与定位凸台，安装时可直接匹配橡胶进气软管或者金属硬管接口；涡轮侧壳体带有弯折流道，进出口法兰的孔位、朝向与周边发动机缸体、防火墙、管路间隙都需要在整车布置阶段反复校核，避免高温部件与线束、油管、塑料饰件发生干涉。

　　结构设计上，中间体作为整个增压器的支撑核心，内部布置润滑油道与冷却腔，外接机油进出口接口，发动机运转时压力机油持续进入浮动轴承位置，在每分钟十多万转的转轴与轴承座之间形成油膜，同时带走涡轮端传导的高温热量。数模里中间体外侧预留的安装支耳与螺栓孔，用于将增压器固定在发动机支架上，支耳位置经过受力优化，可缓冲发动机振动带来的交变载荷，避免壳体连接处出现疲劳开裂。压气机壳与涡轮壳分别采用铝合金与耐热铸铁材质的典型结构形态，壳体流道沿叶轮轮廓做渐扩形设计，压气机壳的蜗壳流道从叶轮出口向出气口逐步扩大，将高速气流的动能转化为压力能；涡轮壳流道则引导排气均匀冲击涡轮叶片，降低气流紊流带来的能量损失。

　　叶轮部分采用离心式结构，压气机叶轮为后弯叶片形态，涡轮叶轮为耐温径向叶片设计，两者通过中间转轴刚性连接，转轴两端分别设置密封环与挡油结构，防止机油窜入进排气流道，同时避免高压气体冲入中间体油腔。数模完整还原了叶轮与壳体之间的微小间隙，该间隙在实际产品中需要严格控制，间隙过大会降低增压效率，过小则在热态膨胀时出现叶轮擦壳故障。外部旁通阀安装座与执行器连接支架也在模型中有所体现，高转速工况下旁通阀开启，部分废气不经过涡轮直接排出，限制增压压力上限，保护发动机与增压器不会因超压损坏。

　　外形尺寸方面，该小型增压器整体轴向长度适配紧凑的发动机舱布局，压气机壳最大外径为整机最宽轮廓，安装时需要在径向预留足够的散热空间，涡轮侧与周边部件之间必须设置隔热罩间隙，防止高温辐射引发周边部件老化。进出口法兰的端面平整度、螺栓孔分布圆直径、定位销位置都属于关键安装边界，在三维装配中可直接调用该数模进行管路走向模拟、支架强度分析以及拆装路径验证，维修场景下也可借助模型拆解顺序判断专用工具的操作空间，避免实车拆装时出现工具无法伸入、相邻部件需要大面积拆卸的问题。

　　建模过程中各零部件按照实际装配关系做了同轴约束与面贴合约束，壳体分型面、螺栓连接位、油封槽、卡环槽等细节结构均有体现，既可以作为增压器工作原理的演示载体，也能为同类增压部件的逆向设计、性能改型提供直观的结构参考。针对不同动力调校需求，还可在该基础数模上调整叶轮直径、蜗壳流道截面、法兰朝向以及支架位置，快速匹配不同机型的安装接口与性能目标，减少从零开始建模的重复工作量。
