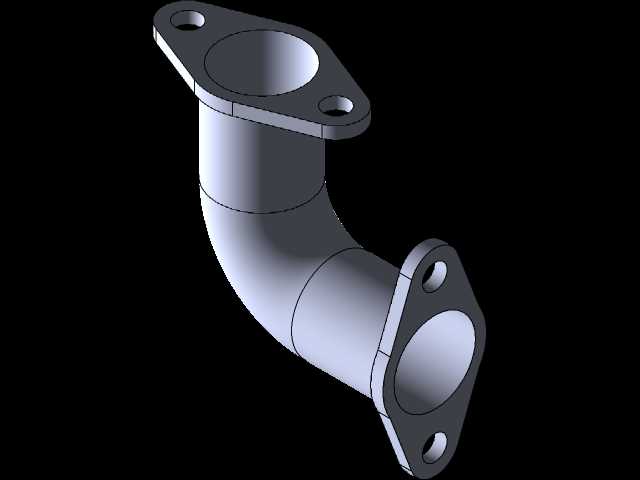

90度弯式双法兰排气歧管连接结构

这类弯式歧管结构常见于小排量通用动力设备的排气端衔接场景，也可用于低压流体输送管路的转向过渡段，核心作用是在有限安装空间内完成两个呈90度夹角安装面的管路连通，同时保证流道内壁顺滑无突变，降低流体经过时的阻力损失。从结构设计来看，两端均采用菱形两孔法兰安装面，法兰面预留的安装孔位与对接端的孔位完全匹配，安装时通过螺栓穿过孔位锁紧，法兰与对接面之间可加装密封垫片，避免流体泄漏。弯管段采用等径圆弧过渡设计，没有直角折角，流体经过转向位置时不会产生明显的紊流区，能有效降低管路振动与流体噪音，这也是这类流道结构练习时需要重点把控的核心要点——很多新手建模时容易忽略弯管段的曲率连续性，导致内壁出现台阶或者曲率突变，实际生产后会直接影响流体通过效率。设计过程中需要先确定两端法兰的安装边界：两个法兰面的中心距要匹配安装空间的尺寸要求，法兰上的安装孔中心距要严格对应对接部件的孔位参数，避免出现安装错位无法装配的问题；弯管段的壁厚要根据管路内的工作压力选取，常规低压排气场景下壁厚保持均匀即可，若用于带压流体输送则需要在弯管外侧适当增加壁厚，抵消流体转向时对外侧壁的冲刷磨损。外形上整体结构紧凑，没有多余的突出结构，安装时不需要额外预留过大的操作空间，适合在布局紧凑的动力舱或者管路排布密集的设备内部使用。建模时优先采用扫描特征完成弯管主体的构建，保证内壁与外壁的曲率完全一致，两端的法兰结构可在确定安装面位置后单独拉伸成型，安装孔位要与法兰中心保持对称，保证安装时受力均匀，长期使用不会出现单侧密封失效的问题。这类结构虽然形态简单，但涵盖了法兰连接结构设计、弯管流道顺滑处理、安装位公差匹配等多个基础机械设计要点，是掌握管路类零部件设计的典型练习案例，实际生产中可根据使用场景选用铸铁、铸铝或者不锈钢材质，分别对应耐高温、轻量化或者防腐蚀的不同使用需求。
