航模自动驾驶仪机载电子设备安装包结构

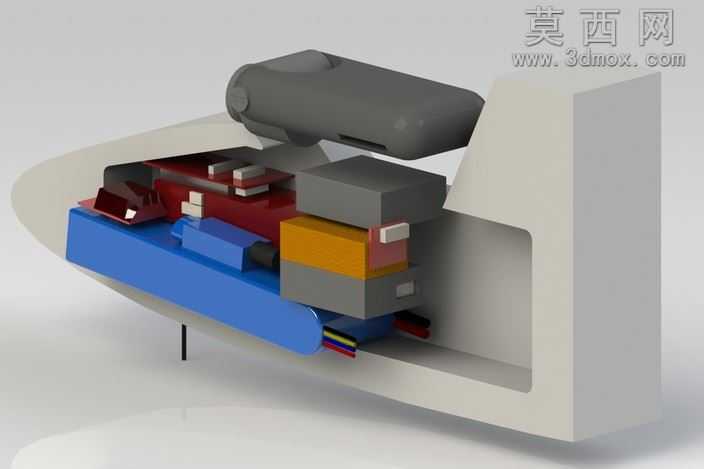

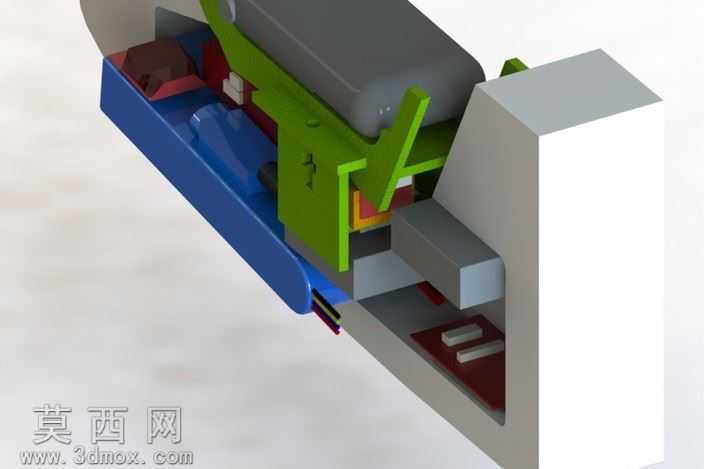

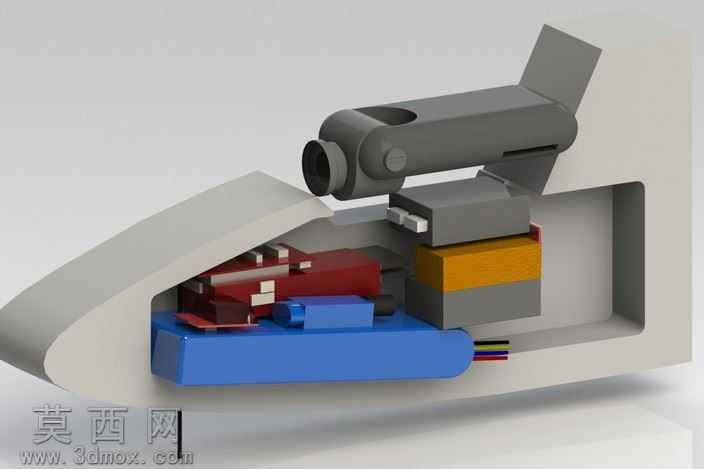

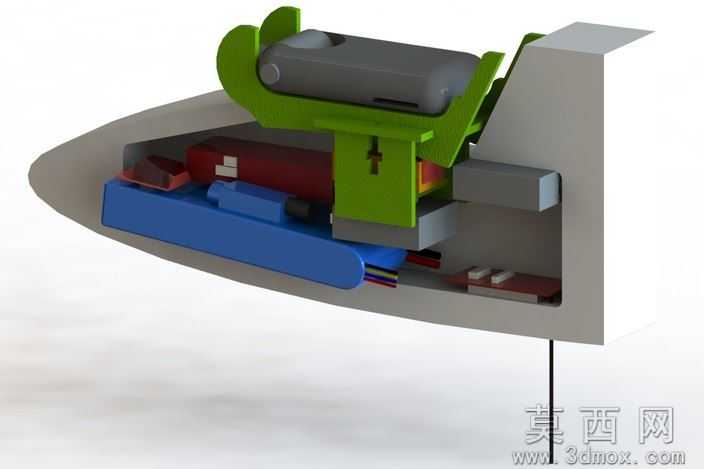

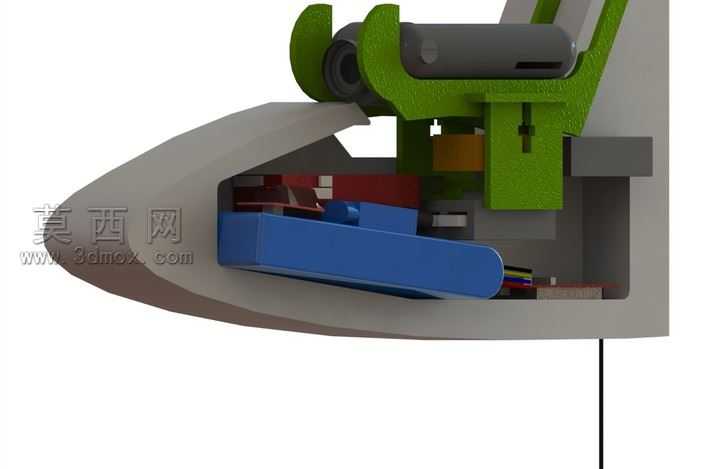

该作品为航模机载电子设备集成安装包的三维结构设计，整体围绕小型固定翼航模的机身内部舱室空间展开建模，完整还原了电子设备集成安装的分层布局与固定结构。建模过程中首先依据航模机身前部的舱段轮廓，构建了与机身曲面完全贴合的安装基座，基座采用分层承托设计，最下层设置蓝色承托板用于放置大容量动力电池，板件边缘预留走线槽位，方便电源线路规整引出，避免飞行过程中线路晃动干扰设备运行。中层区域设置红色安装位，用于放置GPS接收模块、加速度计等传感设备，安装位周边设计有限位挡边，可在航模做剧烈机动动作时限制传感设备位移，保证数据采集精度。上层设计了绿色的快拆式安装支架，支架采用环抱式卡扣结构，可快速卡入飞控核心板与配套摄像设备，卡扣处预留了微调间隙，可根据不同尺寸的飞控板调整夹持力度，支架侧面设计有箭头标识，用于指示设备安装的正向方向，避免装机时出现方向装反的问题。最外侧设计了与机身蒙皮衔接的灰色保护组件，组件边缘做了倒角处理，既可以封闭电子舱避免气流直接冲击内部设备，也能在轻微炸机时吸收冲击能量保护内部电子元件。建模过程中对所有零件的配合间隙做了精准设定，各层安装位之间预留了足够的散热空间，避免长时间飞行时电子设备积热，同时在支架与基座的连接位置设计了橡皮筋挂点，实际使用时可通过橡皮筋进一步锁紧支架，提升大机动飞行下的结构可靠性。渲染阶段对不同部件赋予了差异化的材质表现，塑料结构件采用哑光磨砂材质还原3D打印零件的质感，电子元件表面做了细腻的磨砂黑处理，机身蒙皮部分采用半哑光的复合材料质感，通过光影效果清晰展现出内部的分层布局结构，直观呈现各部件的安装位置与配合关系，整个设计充分考虑了航模飞行时的振动、冲击、散热等实际使用需求，结构紧凑空间利用率高，可直接用于激光切割加工制作装机配件。
