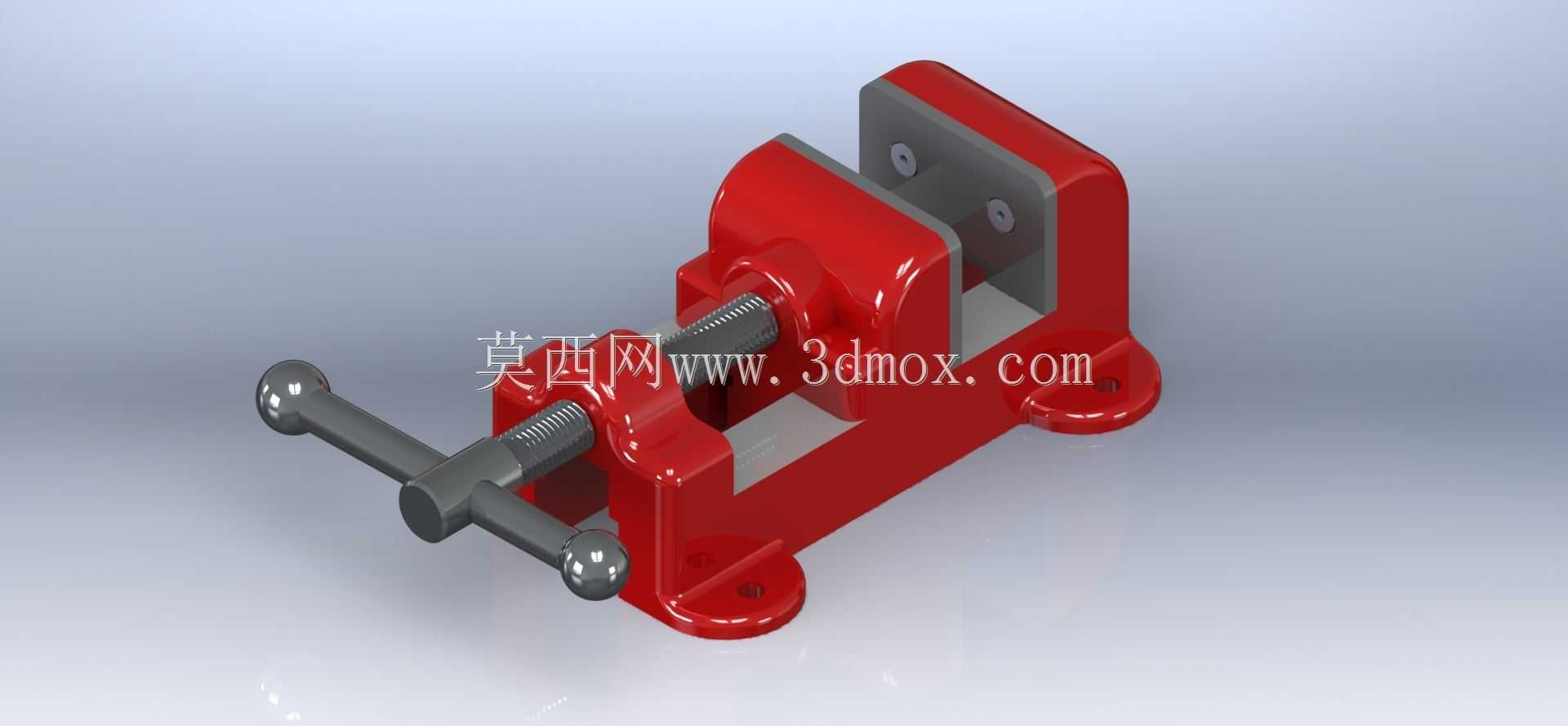

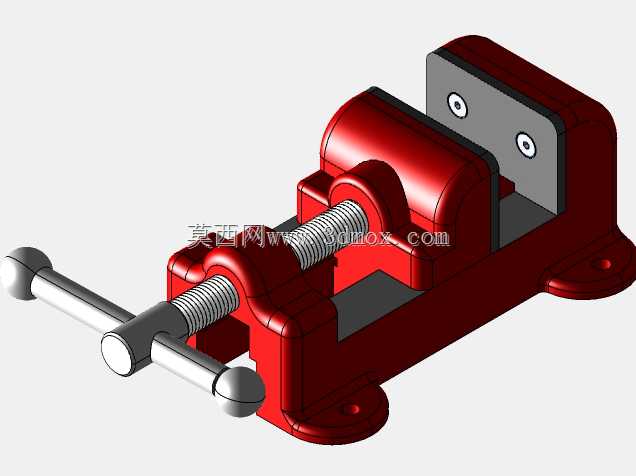

小型固定式机用台虎钳结构设计

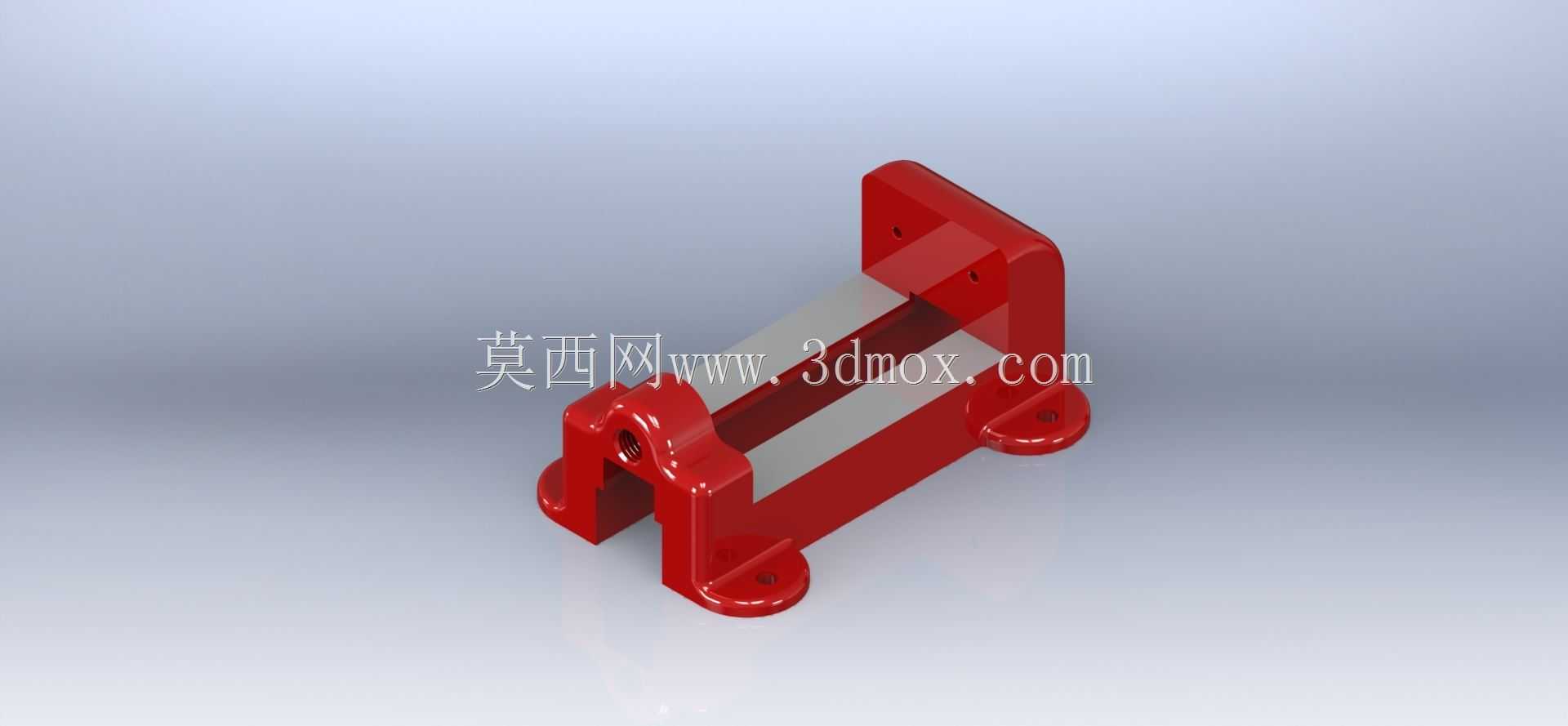

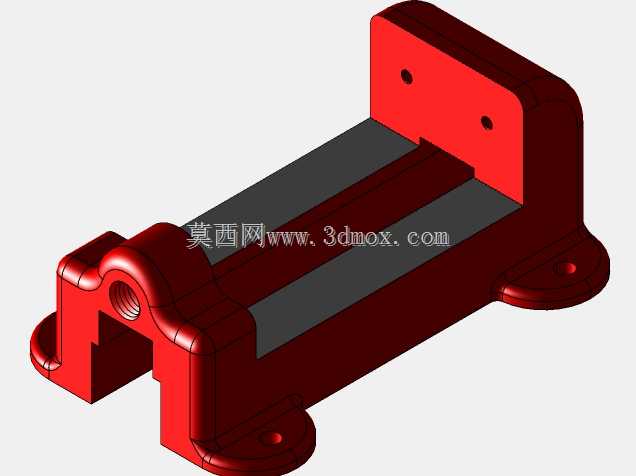

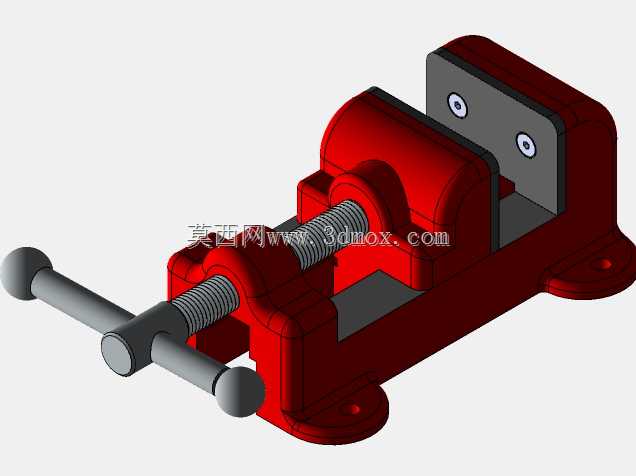

　　这款手动固定式台虎钳是钳工工位、小型机加工场景里最常用的夹持工装，日常在台式钻床、小型铣床、钳工修配工位上承担工件装夹定位的核心作用，不管是小零件的钻孔、锉修、攻丝，还是小型钣金件的校形、小总成的装配拆解，都能通过它完成工件的可靠固定，避免加工过程中工件位移带来的精度偏差甚至安全隐患。从结构设计逻辑来看，整体采用铸铁一体式固定钳身作为承载基体，固定钳身底部预留两个带沉台的安装孔，可通过螺栓直接固定在木质或钢制工作台台面上，安装孔的中心距按照常规钳工工位的通用安装尺寸设计，适配绝大多数现有工作台的预留安装位，安装后钳身整体突出工作台边缘的尺寸控制在合理范围，既不会因为突出过多导致操作时钳身晃动，

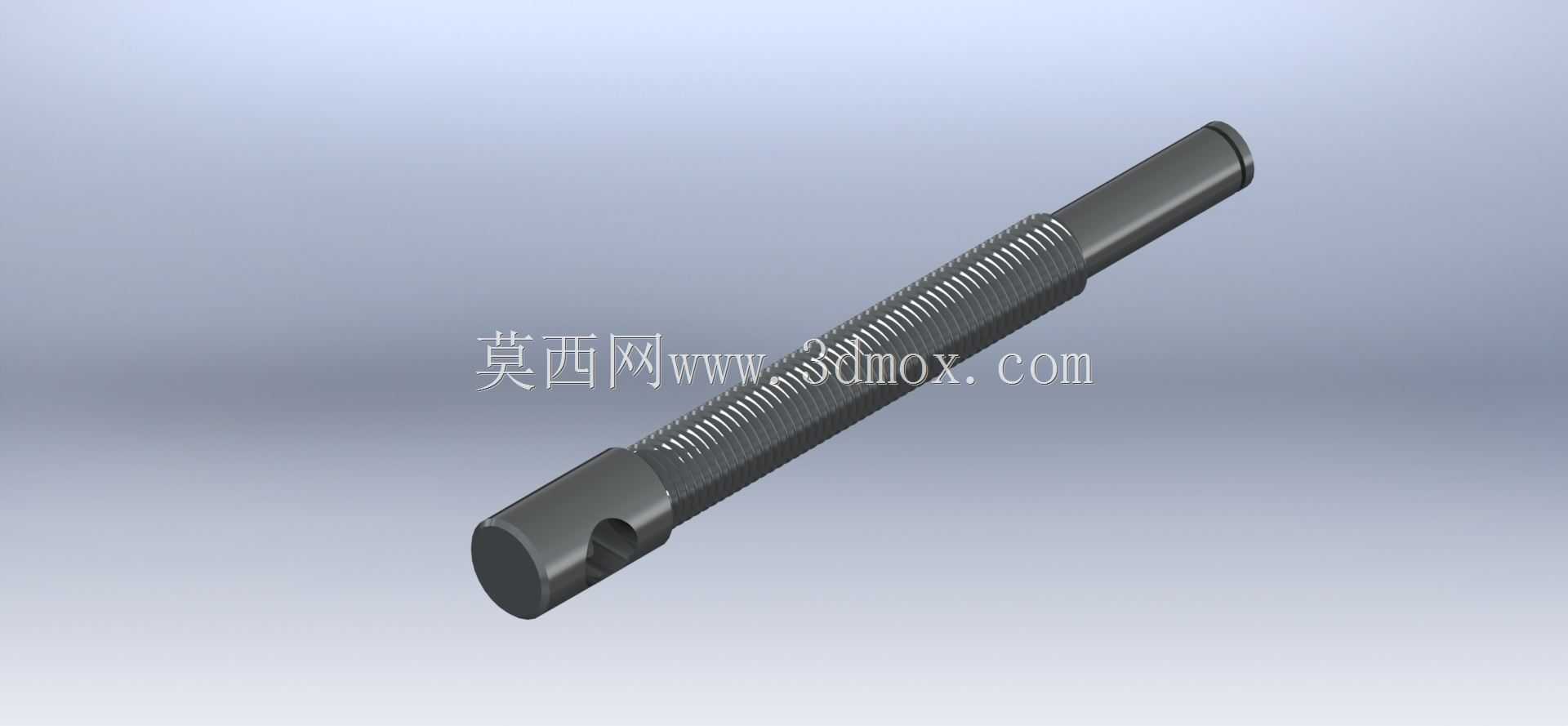

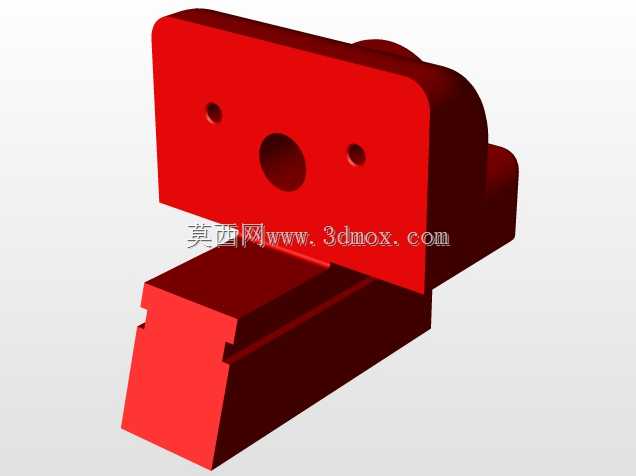

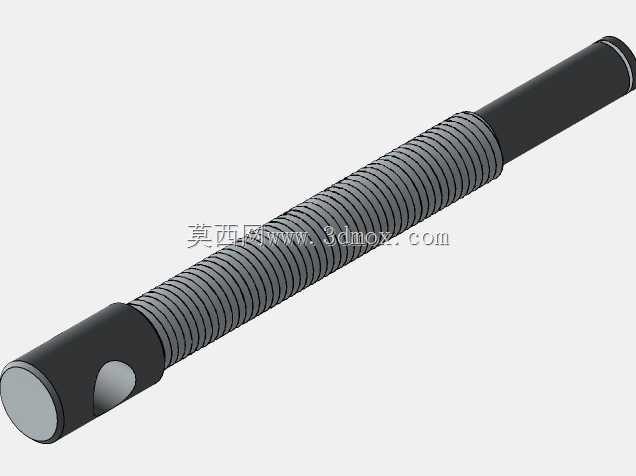

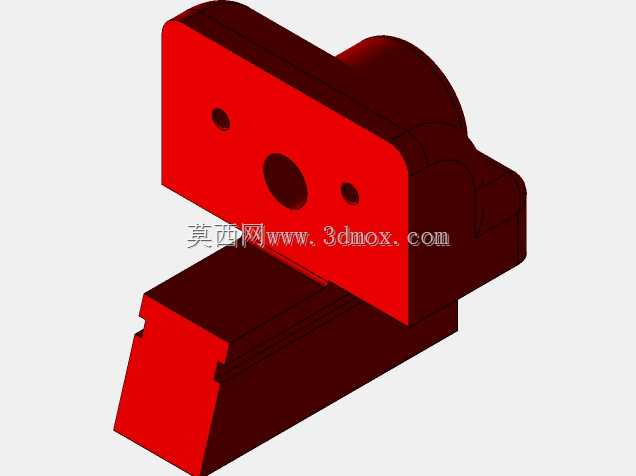

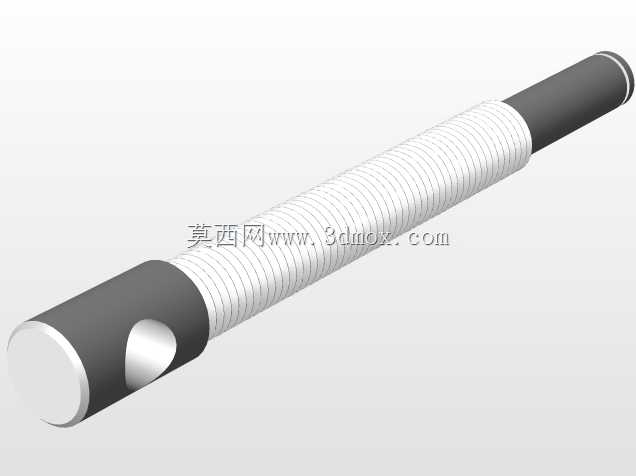

　　也不会因为过于靠内限制长条形工件的装夹空间。活动钳身通过导轨结构与固定钳身配合，导轨采用燕尾式配合面，配合间隙可通过侧边的调整塞铁进行微调，长期使用出现磨损后也能通过调整塞铁的锁紧螺钉恢复配合精度，避免活动钳身出现上下翘动或者左右摆动的问题，保证夹持时钳口的平行度。夹紧动力通过梯形丝杠副传递，梯形丝杠的导程选用常规钳工虎钳的通用导程，既保证转动手柄时钳口进给速度适中，不会因为导程过大导致夹持力不足，也不会因为导程过小浪费操作行程，丝杠末端通过带钢球的T型手柄施加扭矩，手柄两端的钢球可以在转动时减少与手掌的摩擦，长时间操作也不会出现硌手的问题，丝杠与活动钳身的连接采用开口销加挡圈的结构，保证丝杠转动时可以带动活动钳身平稳进给，

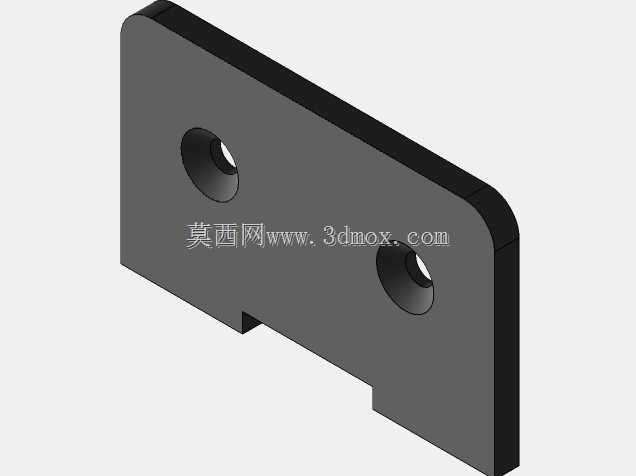

　　不会出现脱开或者卡滞的问题。钳口部分采用可更换的淬硬钢钳口板，钳口板表面加工有交叉网纹，增加夹持工件时的摩擦力，避免工件受切削力时出现打滑，钳口板通过两个内六角螺钉固定在钳身上，当钳口磨损或者出现崩缺时，可以直接拆下螺钉更换新的钳口板，无需更换整个钳身，大幅降低后期维护成本。从实际使用的边界尺寸来看，钳口最大张开量适配常规小型零件的装夹需求，钳口高度足够夹持厚度在常规范围内的工件，当需要夹持异形工件时，也可以在钳口处加装软钳口或者定制的仿形钳口垫，避免夹伤工件已加工表面。整体结构没有多余的复杂零件，所有传动部件都暴露在可视范围内，日常维护只需要定期在丝杠和导轨配合面加注润滑脂即可，不需要复杂的保养流程，非常适合生产车间、

　　实训教学场地、个人维修工坊这类场景使用，在设计时充分考虑了手动操作的施力特性，正常成年男性施加在手柄上的力即可产生足够的夹紧力，满足常规轻载切削、修配作业的装夹需求，同时钳身的圆角过渡处理也避免了操作过程中尖锐边角划伤操作人员的风险，固定钳身的尾部预留了小型砧台面，可以在上面完成小型零件的轻微敲击校形作业，拓展了虎钳的使用功能，不需要额外配备小型铁砧就能完成简单的敲击作业，进一步提升了工位工具的集成度。
