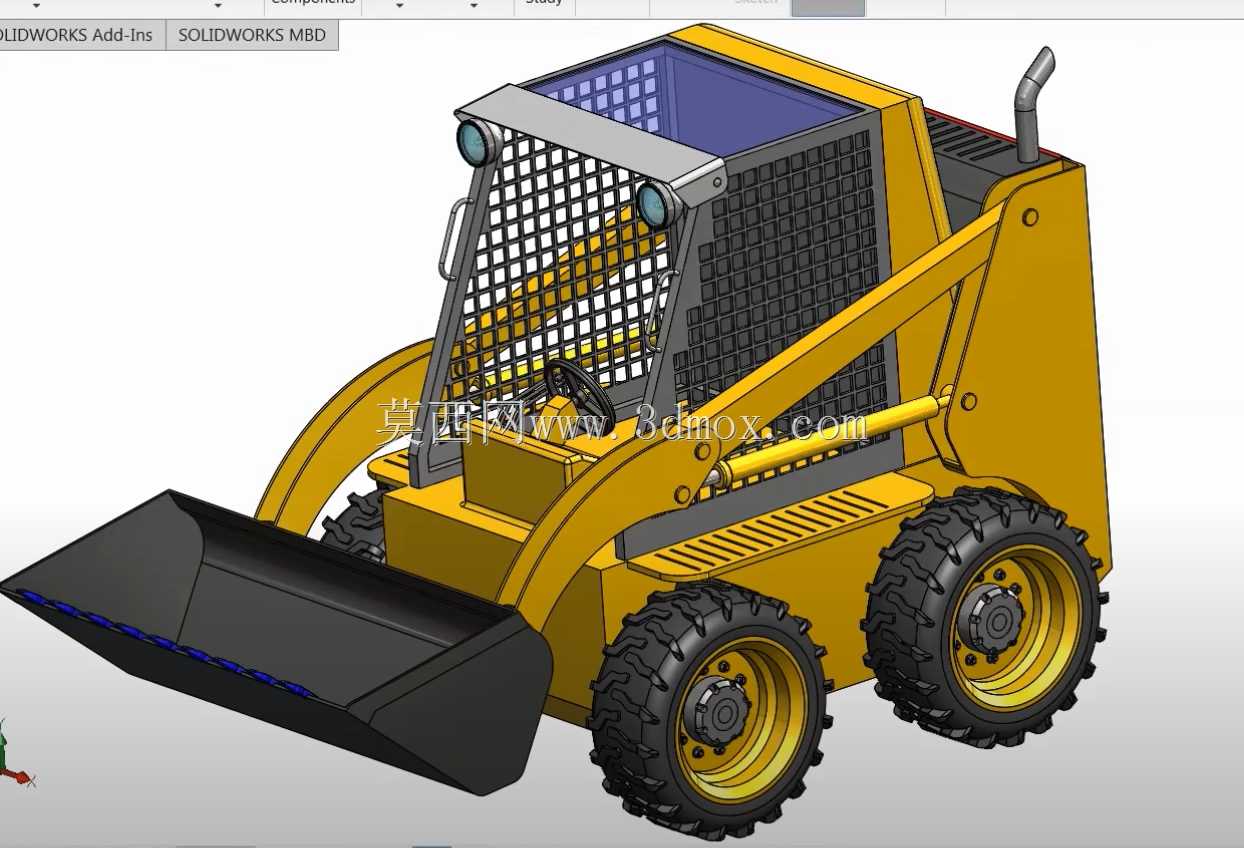

轮式滑移山猫装载机整机结构设计

　　这款轮式滑移装载机的三维结构设计，核心围绕狭小空间作业的工况需求展开，区别于常规轮式装载机的转向逻辑，滑移转向依靠左右两侧车轮的转速差实现原地转向，转弯半径几乎为零，这一特性决定了它在厂房内部物料转运、市政巷道清障、园林场地整理、小型基建工地作业场景中不可替代的地位。从结构布局来看，整机采用发动机后置的配重方案，将动力单元布置在驾驶舱后方区域，既平衡了前端铲斗满载时的倾覆力矩，也为中部驾驶舱留出了足够的防护安装空间，同时缩短了整机纵向尺寸，进一步适配狭窄作业面的通行需求。前端工作装置采用Z型连杆反转机构，摇臂与动臂的铰接点位置经过反复校核，保证铲斗在收斗、举升、卸料全行程中不会与驾驶室防护网发生运动干涉，

　　铲斗斗刃采用平直带齿的结构设计，既可以完成散状物料的铲装，也能适配平整场地、轻度剥离作业的需求，动臂举升行程覆盖从地面贴附到最大卸料高度的全区间，卸料角设计满足散料快速滑落不粘斗的要求。行走系统采用四轮刚性悬挂设计，没有额外的减震弹性元件，保证作业时整机的结构刚度，轮胎选用深花纹工程越野胎，轮辋与轮毂的连接采用多螺栓紧固结构，能够承受滑移转向时轮胎与地面摩擦产生的巨大侧向力矩，轮距与轴距的比例经过优化，在保证转向灵活性的同时，避免整机在斜坡作业时发生侧翻风险。驾驶舱区域采用全包围网格防护结构，前部与顶部的防护网格间距经过计算，既不会遮挡驾驶员的作业视野，也能阻挡作业时飞溅的碎石、物料击中驾驶员，舱内操纵元件的布置贴合人机工程学要求，

　　手脚操纵的行程与力度都适配长时间作业的操作习惯，舱体与车架的连接采用减震垫隔振，降低动力单元传递到驾驶位的振动幅度。液压系统的管路布置沿着动臂内侧与车架纵梁走线，所有管路的弯曲半径都符合液压软管的安装规范，避免出现过小弯折导致的管路过早损坏，管路接头位置预留了足够的拆装空间，方便后期维护时的拆卸更换。整机的外形尺寸控制严格，宽度适配常规厂区通道、居民小区巷道的通行宽度，高度满足室内厂房、地下车库的限高要求，所有外露部件的安装边界都做了圆角过渡处理，避免在狭窄空间转向时剐蹭周边设施。后部动力舱的散热系统进排风方向经过优化，避免作业时扬起的灰尘直接吸附在散热芯体表面，排气尾管的朝向避开驾驶员视野区域与进气口位置，防止废气被吸入驾驶舱。

　　从设计逻辑上，这款模型完整还原了滑移装载机从工作装置到行走系统、从防护结构到动力布局的所有关键结构，所有铰接点的配合间隙、运动副的行程范围都按照实际工程样机的参数设置，没有出现结构干涉、运动死点的问题，对于从事小型工程设备设计、滑移机型改装、作业装置适配的结构工程师来说，能够直接作为方案参考的基础模型，也可以在此基础上拓展破碎锤、抓斗、扫路刷等不同属具的安装接口，拓展设备的多场景作业能力。
