八组太阳能板移动式支撑固定装置

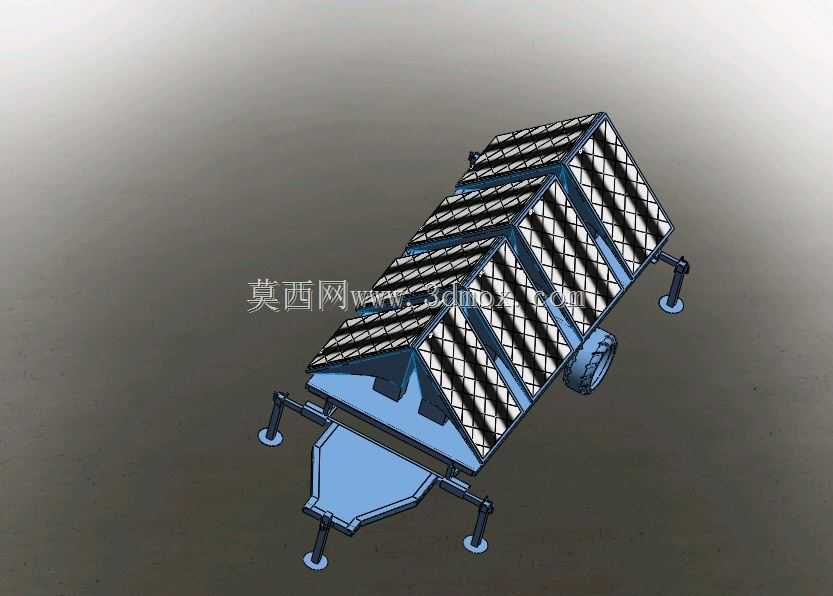

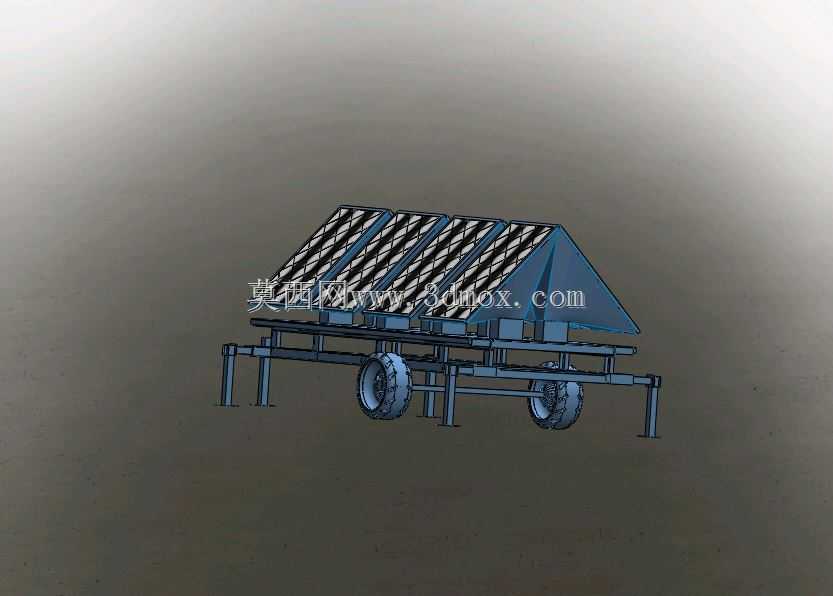

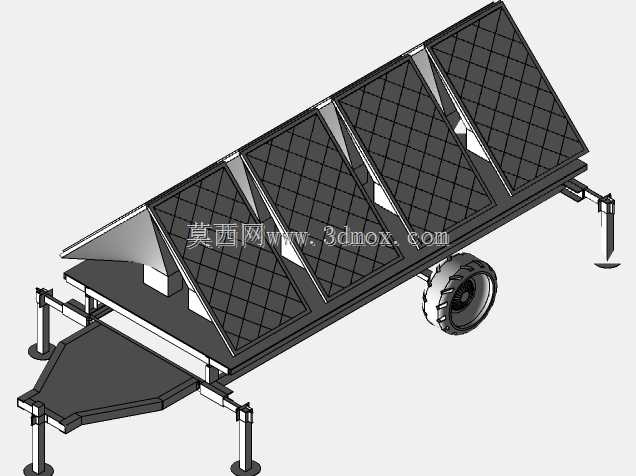

　　这套带轮式移动结构的太阳能电池板固定系统，主要面向野外临时作业供电、偏远无电网区域临时用电、应急救灾供电、户外科考作业等需要快速部署光伏供电的场景，解决传统固定式光伏支架无法快速转场、临时搭建耗时耗力的痛点。整套装置采用框架式承载结构，底部设置两组行走轮与四组可落地支撑腿，转场时可通过人力或小型牵引设备拖动移位，到达作业点位后将支撑腿落地调平，即可完成整套光伏阵列的固定，无需浇筑混凝土基础，也不需要复杂的地锚固定，单组装置部署时间可控制在半小时以内，适配短期作业、频繁转场的用电需求。

　　从功能设计来看，整套支架可同时承载八块标准尺寸的晶硅太阳能电池板，支架上部的板件安装面采用倾斜式排布，角度匹配中纬度地区光伏板最佳受光倾角，板件之间预留20mm的通风间隙，避免板件背部积热导致发电效率下降，同时间隙可引导自然气流穿过，降低强风环境下整套装置的风阻系数，提升户外抗风稳定性。每块电池板的安装位都设置了可调式压块固定结构，可适配边框厚度30mm-50mm的常规商用光伏板，不需要针对特定板型定制安装孔位，现场安装时只需要通过螺栓锁紧压块即可完成板件固定，后期更换不同功率的板件也无需改动支架主体结构。

　　底部的轮组采用实心橡胶轮搭配铸铁轮毂，轮轴与主框架之间通过焊接式轴座连接，轴座内部设置自润滑铜套，减少拖动过程中的磨损，轮组的安装高度略高于支撑腿收起状态的最低点，确保拖动过程中支撑腿不会与地面凸起物发生剐蹭。四组支撑腿采用方管套接结构，每组支撑腿都设置了三个档位的高度调节孔位，可适应不超过15度的地面坡度，支撑腿底部设置150mm见方的支撑脚垫，增大与地面的接触面积，降低松软地面上的接地压强，避免装置在自重与风载作用下出现下沉倾斜。主框架主体采用40403mm的矩形钢管焊接成型，焊缝位置全部做满焊处理，表面经过喷砂除锈后喷户外聚酯粉末涂层，可适应户外高湿、高盐雾、强紫外线的使用环境，框架整体的设计承重不低于200kg，除承载八块光伏板的自重外，还可承受12级以下的正面风压与20cm厚度的积雪载荷。

　　设计过程中重点平衡了移动便利性与结构稳定性的矛盾，没有采用过重的型材来提升结构刚性，而是通过框架内部的斜向拉撑结构来提升整体抗扭性能，整套装置的空载重量控制在85kg以内，两名作业人员即可完成短距离的抬运移位，长距离转场时可直接通过皮卡车货箱装载，不需要额外的吊装设备。安装边界方面，整套装置展开后的总长度为4200mm，总宽度为2100mm，板件安装面最高点距离地面的高度为1800mm，最低点距离地面高度为600mm，预留的底部空间可放置小型储能电池、逆变控制器等配套供电设备，不需要额外搭建设备放置平台。支撑腿完全展开后，整套装置的接地投影尺寸为4500mm*2400mm，相比板件投影面积向外延伸300mm的支撑边界，进一步提升了装置的抗倾覆能力，在无额外固定的情况下，可抵抗8级大风的正面吹拂而不发生倾覆。

　　结构细节上，板件安装框架的侧边设置了穿线孔位，每块光伏板的连接线可通过穿线孔汇入框架内部的走线槽，沿主框架立柱引至底部的设备放置区，避免线缆外露被阳光老化或被外物剐蹭破损。轮组位置设置了简易的刹车结构，装置停放在有坡度的地面时，可通过刹车卡块锁定轮组，避免拖动移位前出现溜滑风险。整套装置没有设置复杂的电动调节或追光结构，全部采用纯机械结构设计，减少户外环境下的故障点，不需要日常频繁维护，适合无专业运维人员的野外场景使用，所有连接螺栓都采用不锈钢材质，避免长期户外使用出现锈死无法拆卸的问题，后期更换零部件时可直接采用标准五金件替换，不需要定制特殊配件。
