带安装支架的透明导流扩散器结构设计

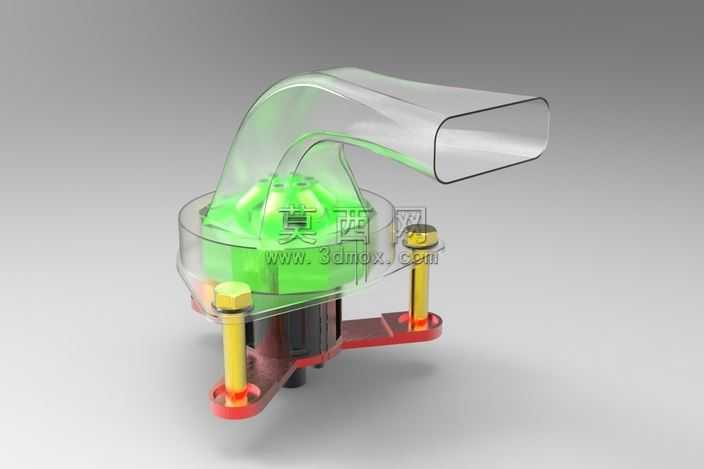

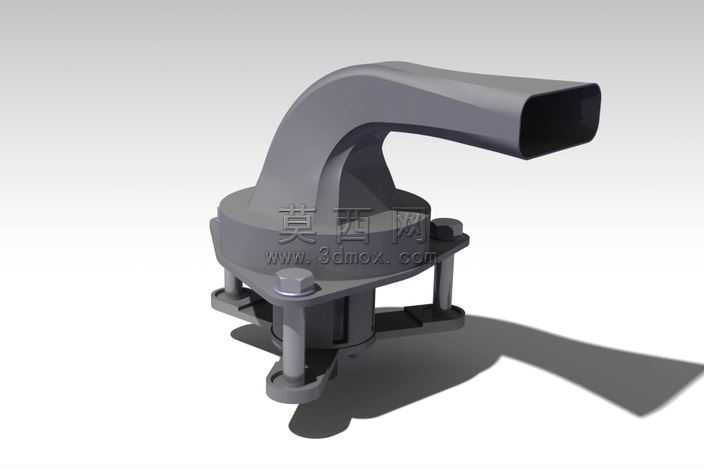

本作品为带安装固定结构的导流扩散器三维设计，建模阶段采用Catia V5R20完成全参数化建模，首先梳理扩散器的功能逻辑：核心作用是对内部流体或气流进行导向扩散，因此首先构建内部核心导流腔体的基础曲面，通过多截面曲面、桥接曲面命令完成弯曲流道的顺滑过渡，保证流道内壁无突兀折角，避免流体经过时产生紊流、压损过大的问题。外部透明罩体采用薄壁抽壳特征完成，厚度设置均匀，既可以直观展示内部核心结构，也能满足轻量化的设计需求，罩体边缘做圆角过渡处理，避免应力集中同时提升外观质感。下方的安装支架采用钣金类特征构建，支架上预留对应紧固件的安装孔位，搭配的螺栓、螺母类紧固件采用标准件参数化建模，还原真实的装配关系，螺栓头部、螺母的六角特征、螺纹段的简化表达都符合机械设计的规范，装配时通过同轴、面接触等约束完成各部件的定位，还原真实的装配层级：核心导流组件位于中部，透明罩体包覆在核心组件外侧，支架通过紧固件将整个扩散器结构固定，各部件之间不存在干涉问题。渲染阶段针对不同部件赋予差异化材质：内部核心导流部件采用亮绿色半哑光塑料材质，色彩醒目便于识别结构分区；外部透明罩体采用高透亚克力材质，调整材质的折射率、透明度参数，既保证通透感可以观察内部结构，也保留了罩体表面的轻微反光，还原真实透明件的视觉效果；紧固件采用镀锌金色金属材质，调整金属粗糙度、反射参数，还原金属件的光泽质感；安装支架采用红色哑光工程塑料材质，和其他部件形成清晰的色彩区分，便于快速识别安装结构。设计思路上优先保证扩散流道的顺滑性，所有流道曲面都经过曲率连续性检查，避免流体经过时产生不必要的能量损耗，同时兼顾结构的装配便捷性，安装支架的孔位采用对称式布局，降低安装对位的难度，紧固件选用通用标准件，便于后期的维护更换，整体结构紧凑，在满足导流扩散功能的前提下尽可能缩小整体体积，适配更多的安装场景。
