简易四旋翼航拍飞行器结构设计方案

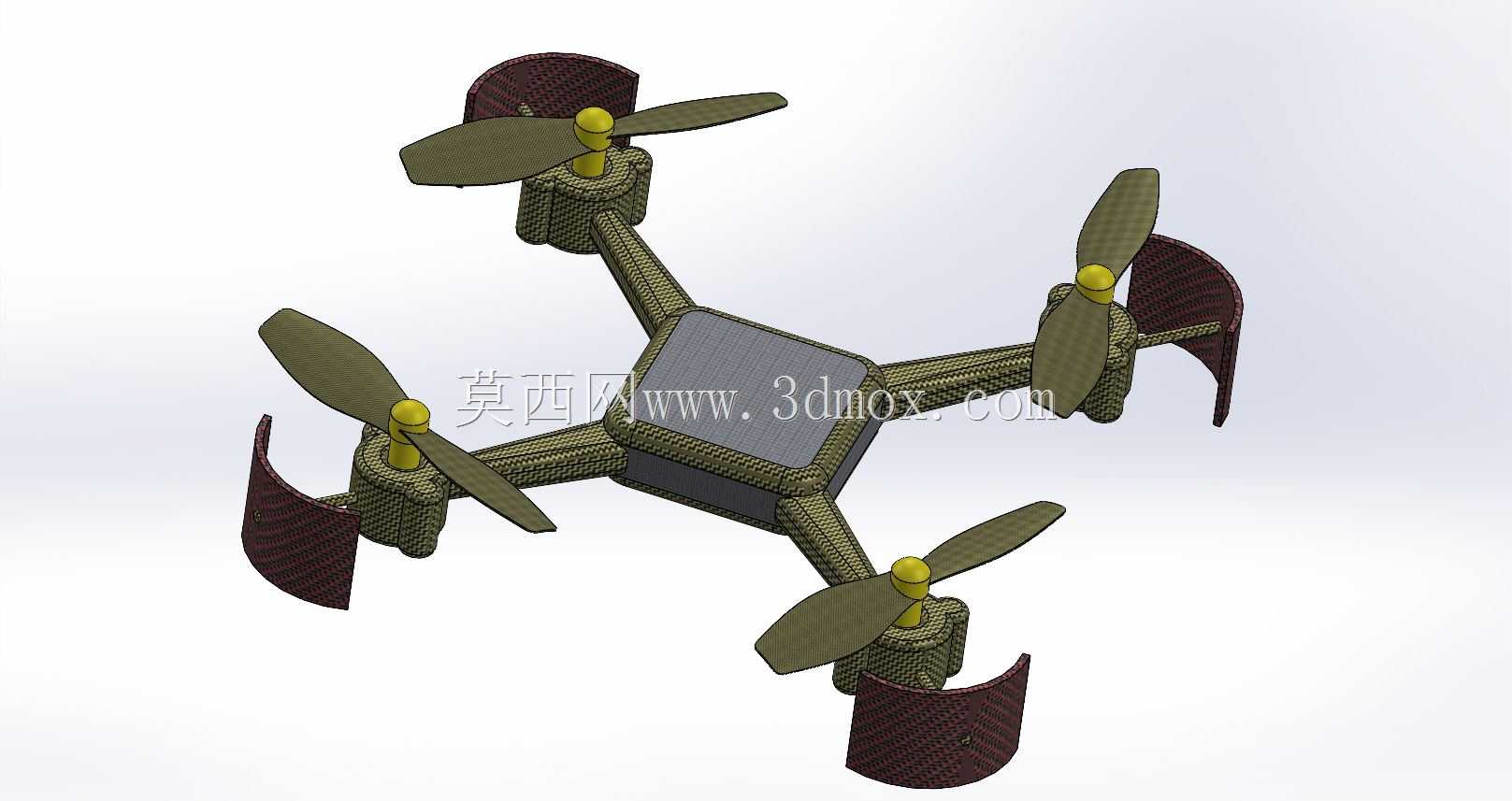

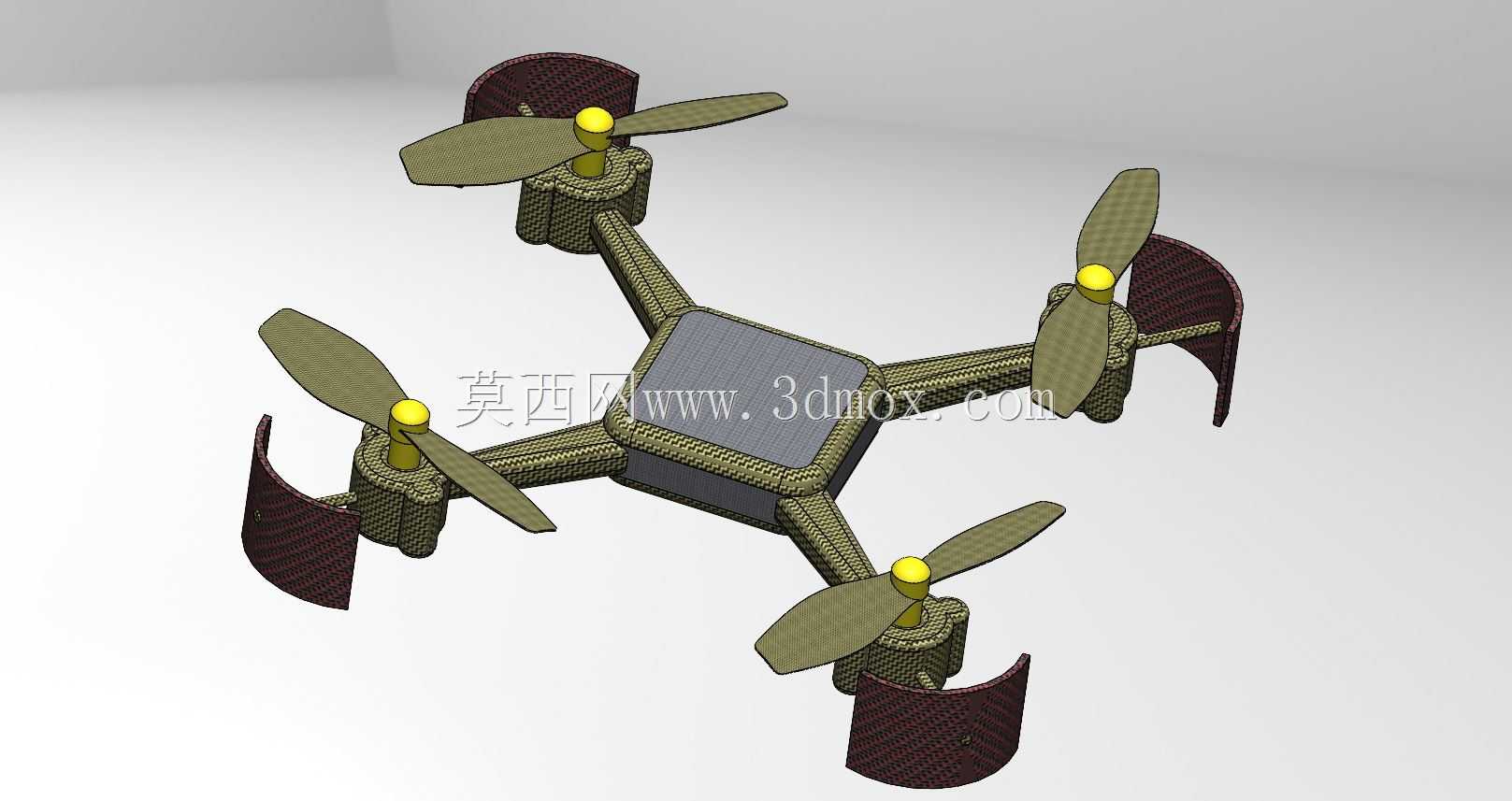

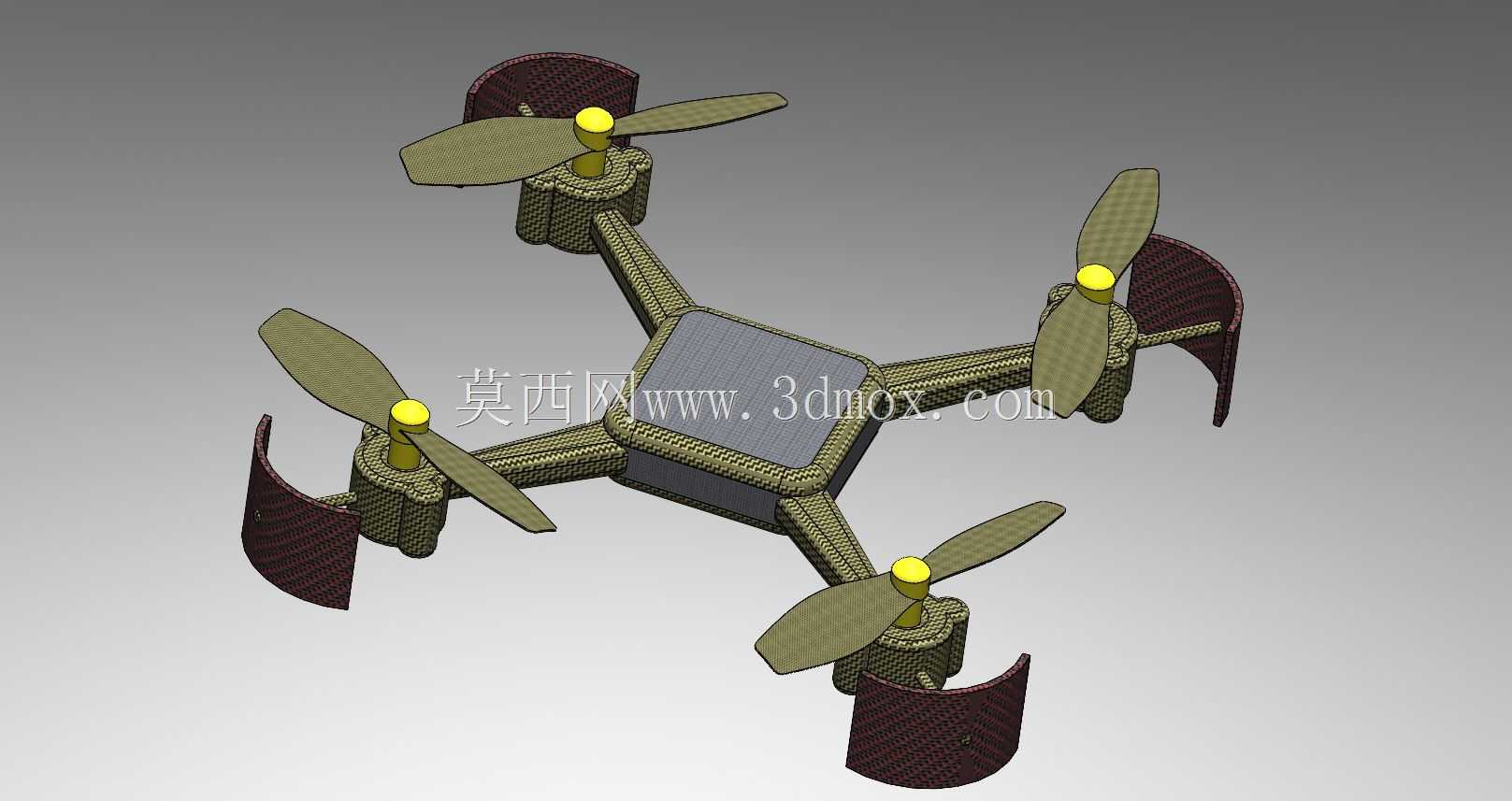

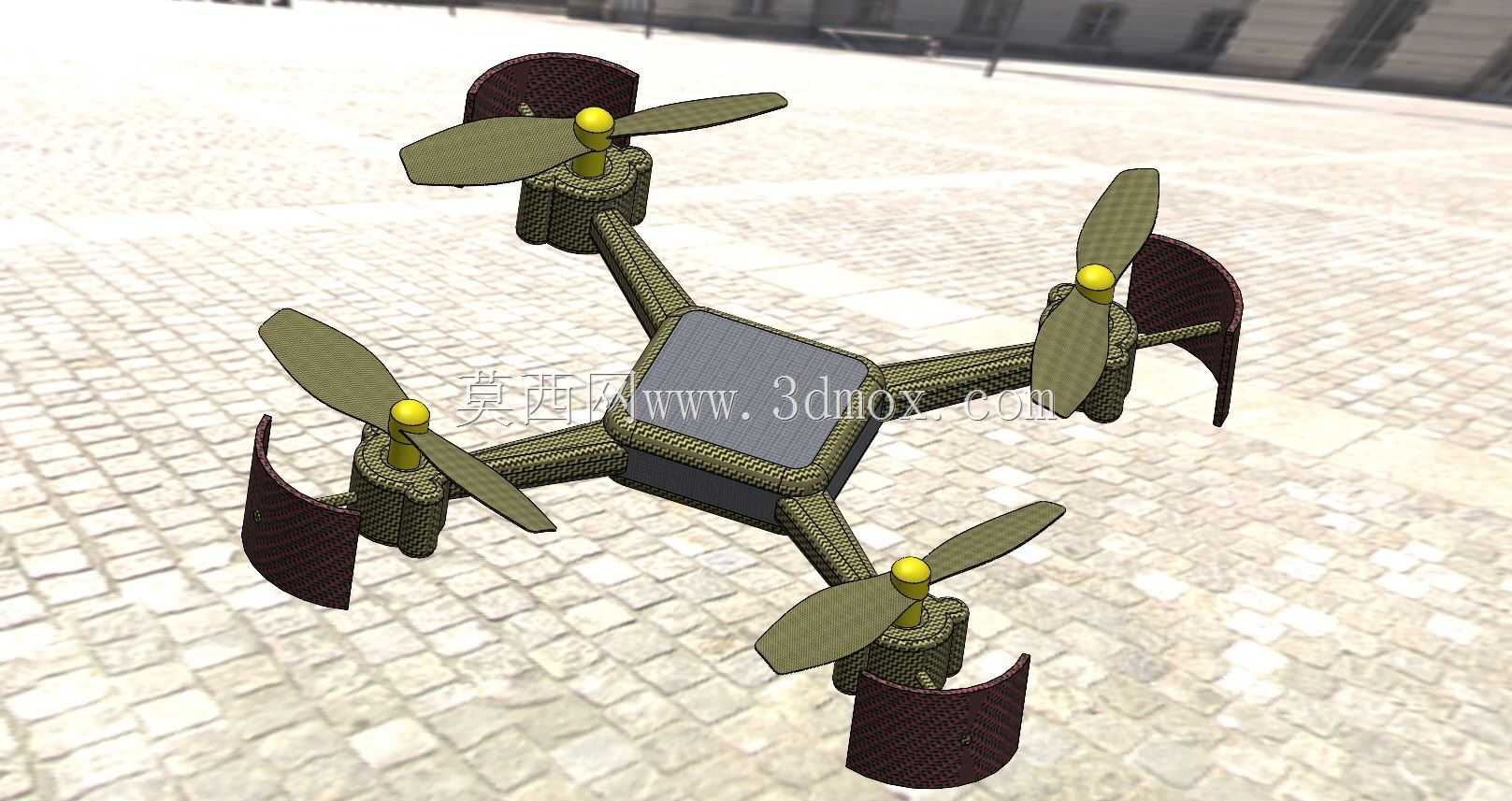

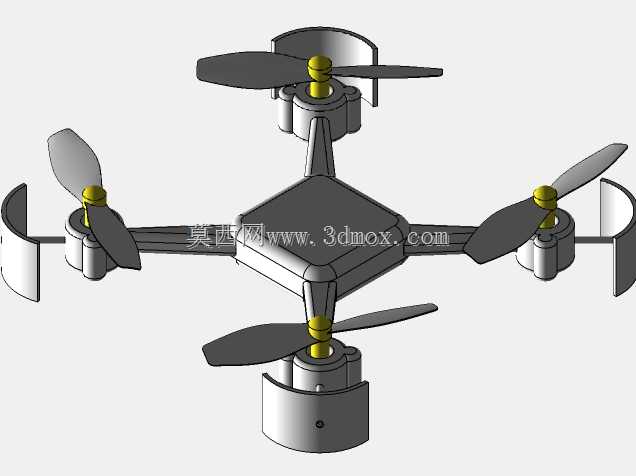

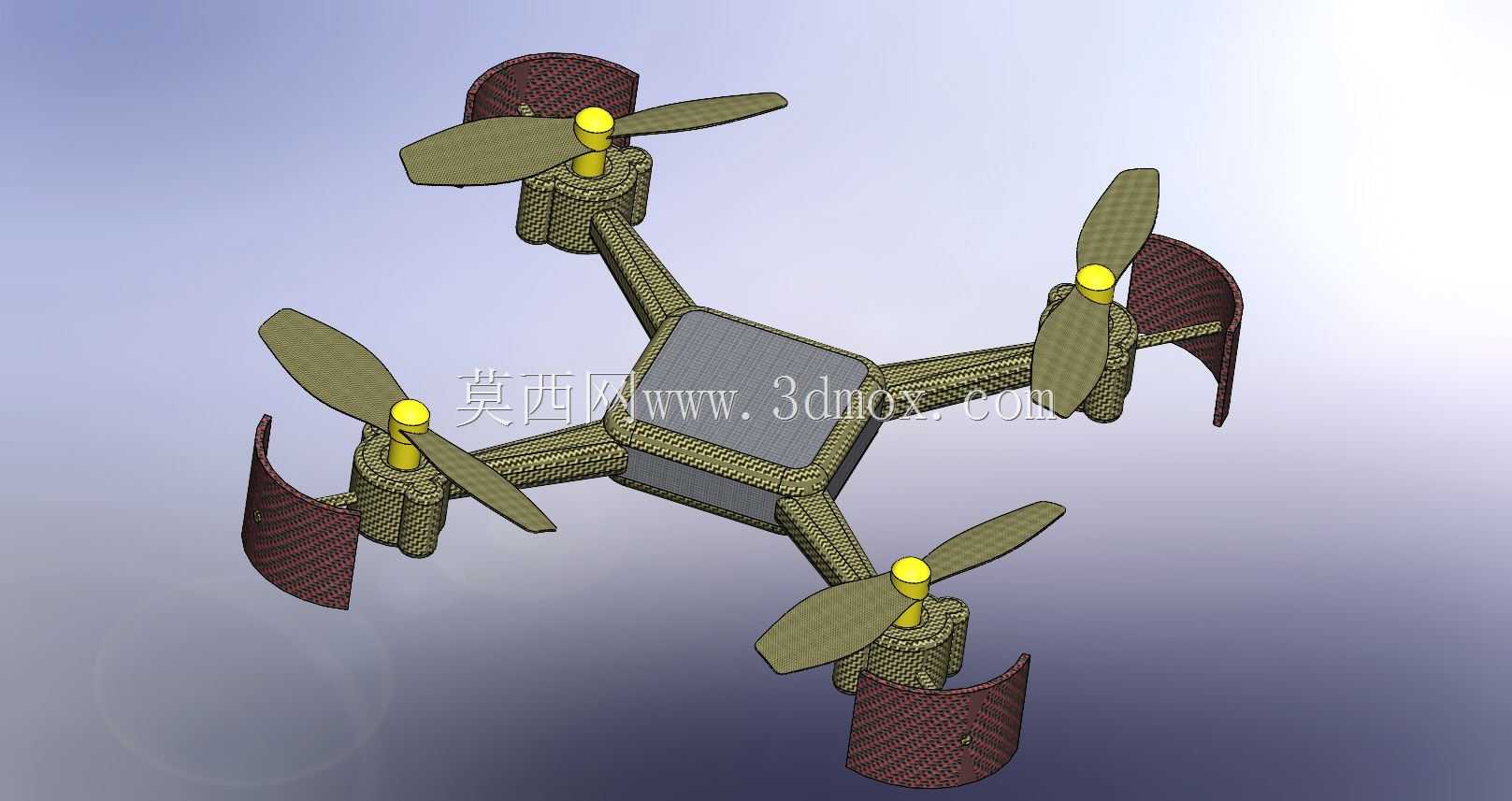

　　这款四旋翼飞行器的结构设计，优先适配低空近景拍摄、小型场地巡检这类轻量化作业场景，日常可用于园区植被状态巡查、小型活动空中取景、户外徒步随行航拍这类对载荷要求不高的任务，不需要搭载重型专业测绘设备，整体定位偏向轻量便携的消费级作业用途。从结构布局来看，采用经典的X型机臂分布，四个旋翼支臂从中心主机身向四个方向对称延伸，这种布局的优势在于飞行过程中动力输出的力矩平衡更易控制，飞控算法的调校难度更低，同时单个机臂的受力分布更均匀，日常起降、轻微擦碰时的结构冗余度更高。机臂末端的动力安装位预留了标准的电机安装孔位，适配常规22系列外转子无刷电机的安装尺寸，电机输出轴直接连接两叶螺旋桨，桨叶下方的黄色定位凸台是桨叶压紧结构的限位设计，

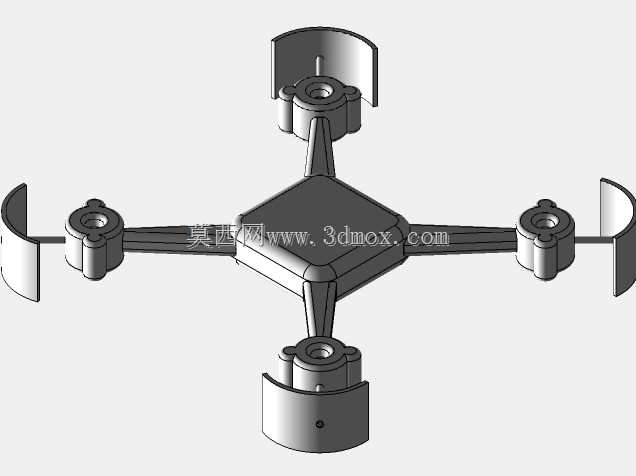

　　能够避免飞行过程中桨叶受离心力作用出现径向窜动，同时每个旋翼外侧都加装了弧形保护罩，保护罩采用碳纤维纹理的轻量化结构设计，既能够在低空飞行碰到树枝、墙面等障碍物时避免桨叶直接撞击碎裂，也不会给整机增加过多的起飞重量。中心主机身采用方形盒体结构，上表面的平整区域是飞控板、电池、图传模块的安装仓，内部预留了标准的安装螺柱孔位，能够兼容市面上主流的迷你飞控、2S-3S锂电池以及小型图传发射模块的安装尺寸，机身内部的走线槽沿机臂内部延伸至每个电机安装位，能够将动力线、信号线全部收纳在结构内部，避免飞行过程中线材外露受风阻影响产生晃动，也能减少线材被桨叶缠绕的风险。从安装边界来看，整机旋翼展开后的最大外接圆直径控制在350毫米范围内，

　　机臂的截面尺寸为12毫米×12毫米的方形截面，采用一体化注塑或者碳纤维板材粘接的工艺都可以实现加工，中心机身的内部安装仓尺寸为80毫米×80毫米×25毫米，足够容纳常规的迷你飞控与1500mAh容量的锂电池，起落部分没有额外加装独立起落架，依靠保护罩的下延伸结构作为起降支撑，能够在平整的水泥地面、草地、硬质铺装路面上稳定起降，不需要额外搭配专用起降垫。设计过程中特意将整机的重心控制在中心机身的几何中心位置，四个机臂的重量差控制在0.5克以内，避免飞行过程中出现重心偏移导致的动力损耗增加、姿态控制偏差的问题，每个保护罩与机臂的连接位置都设计了卡扣式快拆结构，日常收纳时可以快速拆下保护罩，

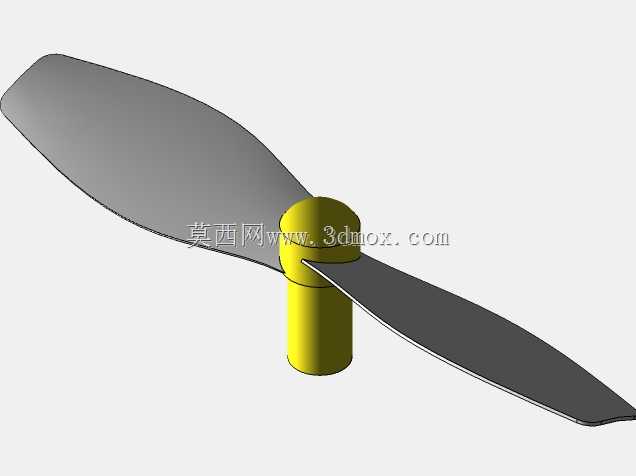

　　将整机的收纳尺寸压缩到200毫米×200毫米的范围内，能够轻松放进普通双肩包的侧袋中，提升外出携带的便利性。旋翼的桨叶采用定距两叶设计，桨距角经过优化适配3S锂电池的动力输出，在悬停状态下的转速控制在每分钟5500转左右，既能够保证足够的升力冗余，也能降低飞行过程中的桨叶噪音，适合在居民区、园区这类对噪音敏感的区域作业。机臂与中心机身的连接位置做了加厚的圆角过渡处理，能够降低飞行过程中机臂根部的应力集中，在出现轻微硬着陆的情况时，不会轻易出现机臂断裂的问题，结构的抗冲击性能能够满足日常新手练习飞行的使用需求，不需要频繁更换机臂结构件。
