轴用弹性挡圈卡簧紧固件三维设计

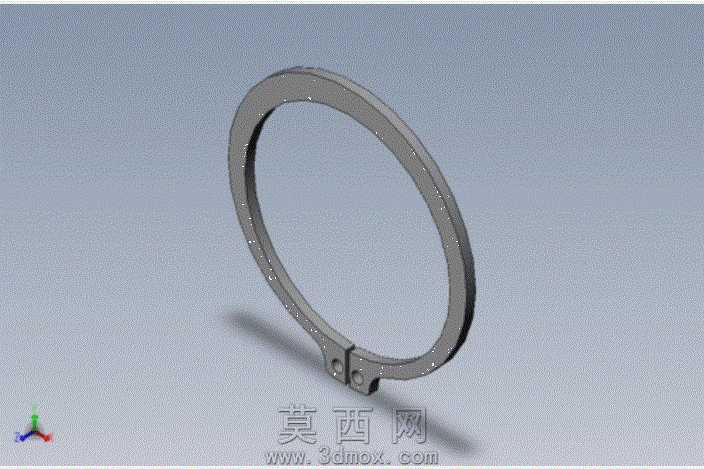

本作品为轴用弹性挡圈的三维参数化设计模型，建模过程严格遵循DIN 471、DIN 472标准尺寸规范，覆盖E50、E75、E80、I62、I85等多规格挡圈的尺寸参数，采用SolidWorks软件完成全流程建模。建模阶段首先绘制挡圈的环形截面草图，精准控制开口处的双耳安装孔位尺寸，通过拉伸凸台命令生成基础实体，对环形内外边缘做符合标准要求的倒角处理，避免装配时刮伤轴件表面；针对开口处的双耳结构，单独绘制安装孔的定位草图，通过切除拉伸命令生成同轴的装配孔位，保证孔位与挡圈环形本体的位置公差符合工业使用要求。材质设置阶段选用弹簧钢作为基础材质，在材质编辑器中调整金属粗糙度参数至0.6，添加细微的金属颗粒纹理模拟冲压成型后的表面质感，调整环境光遮蔽参数让环形曲面的光影过渡更自然，还原真实挡圈的哑光金属外观。渲染阶段采用工作室冷灰色背景，添加柔和的顶光与侧补光，突出挡圈环形结构的轮廓感与开口处的结构细节，在模型下方添加柔和的投影增强三维立体感。结构设计上充分考虑弹性挡圈的功能特性，环形本体的厚度、开口间隙尺寸均匹配对应轴径的安装需求，双耳结构的尺寸适配卡簧钳的装夹操作，安装后可紧密卡入轴槽内实现零件的轴向限位，防止轴上配套零件发生轴向窜动。设计过程中对不同规格的挡圈做了参数化关联配置，修改核心尺寸参数即可快速生成对应规格的挡圈模型，无需重复绘制草图，大幅提升同系列零件的建模效率，模型的所有尺寸均经过标准校验，可直接用于装配验证、工装设计以及产品演示场景，能够满足机械设计过程中紧固件选型、装配干涉检查的使用需求。
