可口可乐易拉罐外观结构三维设计

　　日常快消品流通环节里，金属易拉罐是碳酸饮料封装的核心载体，这类承压容器的结构合理性直接关系到内容物的保质期、运输抗损性以及终端用户的开启体验，做这类外观与结构结合的三维建模，不能只盯着曲面外观的还原度，更要兼顾实际生产环节的工艺适配性。从实际应用场景来看，这类两片式铝制易拉罐需要覆盖从灌装生产线的高速工位适配、长途物流堆码承压、商超陈列展示到消费者手持开启的全流程需求，建模过程中首先要匹配罐体的常规承压边界，碳酸饮料内部含气带来的静压力通常在0.3-0.5MPa区间，罐体侧壁的圆弧过渡、罐底的内凹球面结构，都是为了分散内部压力与外部堆码载荷，建模时不能把罐底做成纯平面结构，否则模拟堆码时很容易出现应力集中导致的变形失稳。

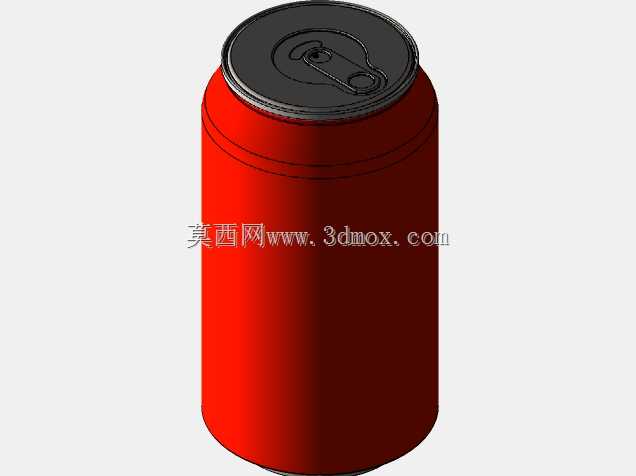

　　设计思路上，首先拆分罐体的几个核心结构段：罐身的直壁段、上下两端的缩颈过渡区、顶部的卷封边、易拉环铆接位以及罐底的抗压结构。罐身的曲面还原要注意品牌标识区域的弧度适配，印刷区域的曲面展开要匹配实际印刷工艺的拉伸率，避免图案在曲面成型后出现变形错位，这部分建模时需要提前预留印刷定位的基准面，方便后续对接印铁工序的工艺文件。顶部的卷封结构是和罐盖配合的核心位置，卷边的叠层尺寸、圆弧半径都要符合两片罐的通用行业标准，保证和标准罐盖压合后的密封性，不会出现漏液、漏气的问题。易拉环的结构要重点关注铆接点的位置、拉环的开启力矩，以及刻线的深度设计，刻线过深会导致运输过程中易开裂，刻线过浅则会让消费者开启时需要过大的力，甚至出现拉环脱落的问题，建模时需要把刻线的残余壁厚控制在合理区间，同时还原拉环的杠杆式受力结构，保证开启时的力传导路径符合人体工学。

　　外形尺寸方面，这类常规330ml容量的易拉罐，整体高度控制在115mm左右，罐身直径66mm，顶部缩颈后的口径52mm，建模时的安装边界要匹配自动化灌装线的卡瓶位尺寸，罐身的直壁段长度要适配生产线的输送导轨间距，保证在高速输送过程中不会出现卡滞、倒罐的问题。罐底的内凹深度通常在8-10mm，这个深度既可以保证罐体站立时的稳定性，也能在内部压力升高时提供一定的形变缓冲空间，避免温度升高导致内压增大时罐底外凸无法站立。侧壁的厚度在建模时按0.2mm左右的常规铝片厚度设置，缩颈位置的材料拉伸变薄率要控制在工艺允许范围内，避免拉伸过度导致的罐壁开裂。

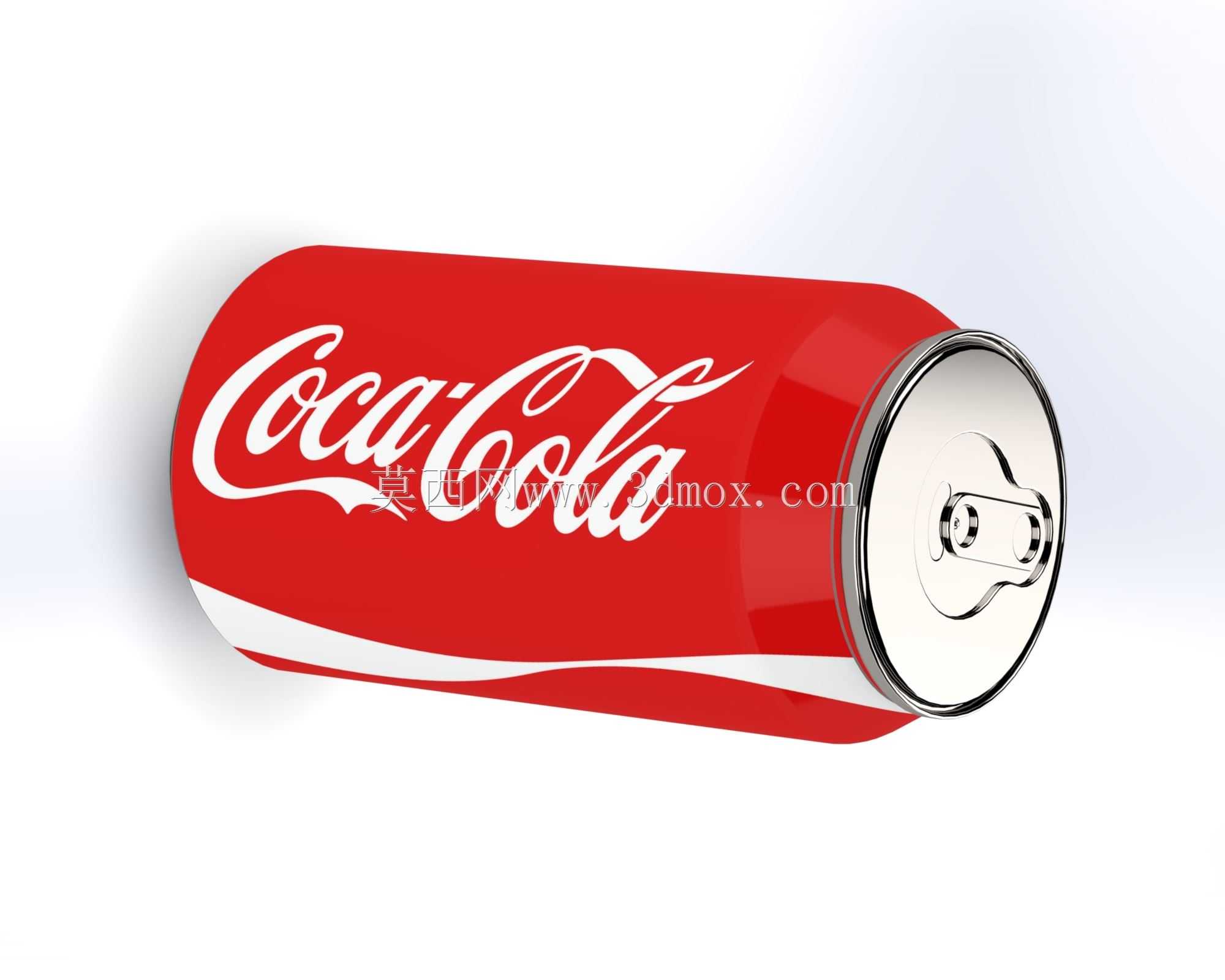

　　做这类模型的渲染还原时，金属材质的反光特性要匹配铝制罐体的哑光覆膜质感，红色品牌标识区域的色彩饱和度要和实际印刷色值对齐，拉环和罐盖的金属亮面质感要和罐身的覆膜质感做出区分，卷边位置的细微压痕、铆接点的凸起结构都要做细节还原，不能做成光滑无细节的纯曲面。从结构验证的角度，建模完成后可以做简单的受力模拟，验证堆码时的侧壁形变、内部承压时的应力分布，以及拉环开启时的刻线受力情况，保证模型不仅是外观还原，更能对接实际的结构验证需求。很多新手做这类容器建模时容易只关注外观曲面的顺滑度，忽略了实际生产中的工艺约束和结构受力要求，比如把缩颈段的过渡圆角做的过小，实际生产时会导致铝材拉伸开裂，或者把卷边结构做的过于简化，无法体现密封配合的实际尺寸，这些都是工程类建模需要规避的问题。另外，罐体表面的防滑纹理、底部的防滑凸点这些细节，虽然尺寸很小，但在实际手持和堆叠运输时能起到很大的作用，建模时也需要做相应的还原，保证模型的工程实用性，而不是单纯的外观展示品。
