重型工业用立式剖分式轴台装配结构

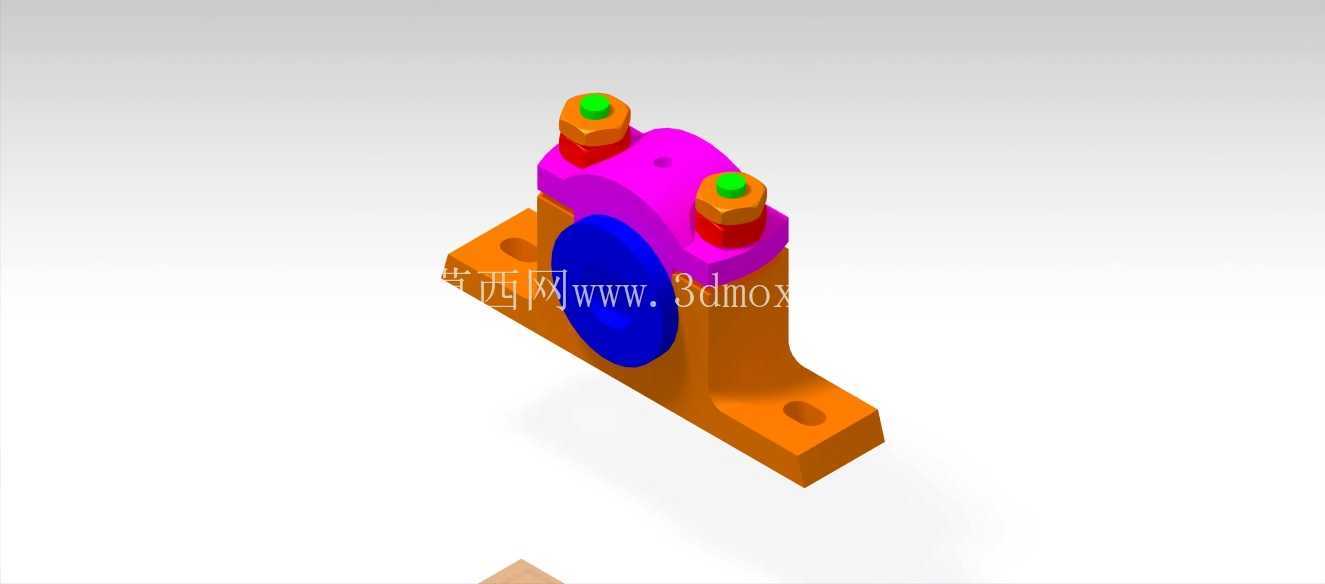

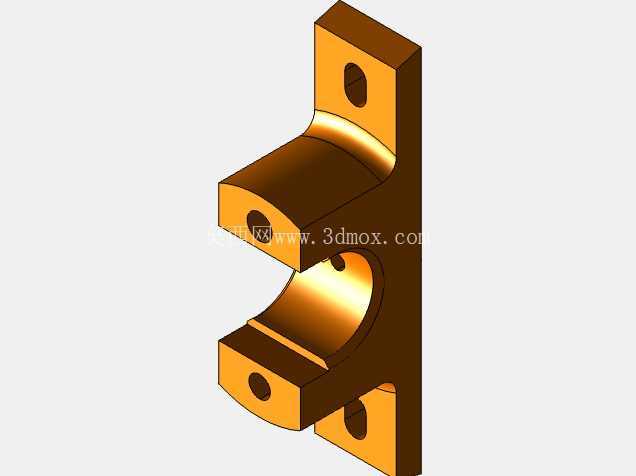

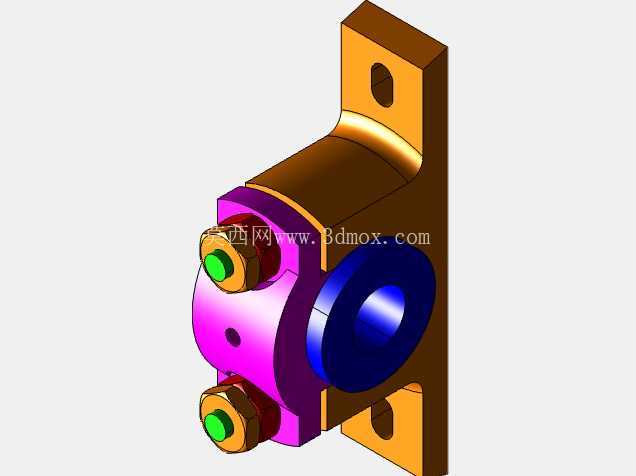

　　从结构设计逻辑来看，底座采用带两个长圆形安装孔的一体式铸造成型结构，安装孔的长圆设计是为了抵消现场安装基座的孔位加工误差，不需要对基座进行二次扩孔修配就能完成装配，底座的安装面做了0.8μm的粗糙度要求，保证和设备基座的接触面积不低于85%，避免运行时出现贴合面振松的问题。底座和上盖的配合面做了止口定位结构，止口的配合公差选H7/h6的间隙配合，既保证装配时的同轴度精度，又不会因为加工误差导致上盖无法顺利合装，两个锁紧紧固件的位置选在轴承孔的垂直中心线上，锁紧时的压紧力能均匀作用在轴承外圈上，不会出现单侧压紧导致的轴承内圈倾斜、滚动体偏载的问题。在冶金产线的重载输送辊道、矿山破碎设备的传动轴系、大型锻压设备的动力输入段这类工况里，轴系支撑件的刚性直接决定整线运行的稳定性，这套立式轴台结构就是针对这类大径向载荷、连续运行的工业场景设计的支撑单元。不同于轻载设备用的整体式冲压轴承座，这套剖分式结构在现场维护时不需要拆卸轴端的联轴器、带轮等传动件，只需要松开上盖的两个锁紧紧固件就能更换内部轴承，能把重型设备的停机维护时间压缩六成以上，这也是重型机械领域优先选用剖分立式轴台的核心原因。

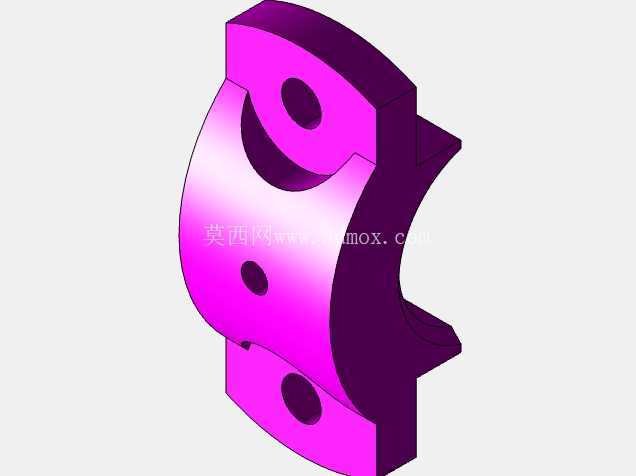

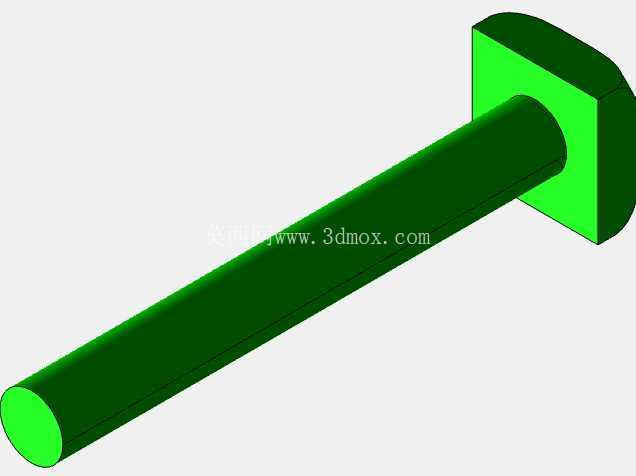

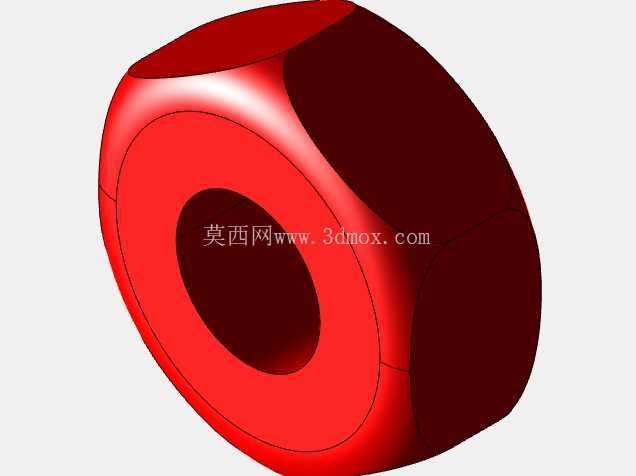

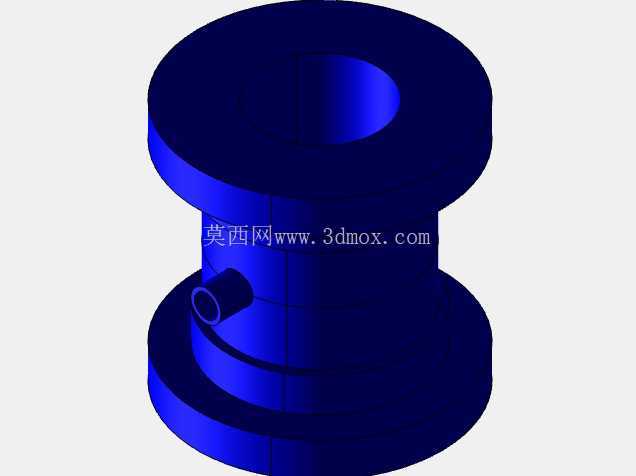

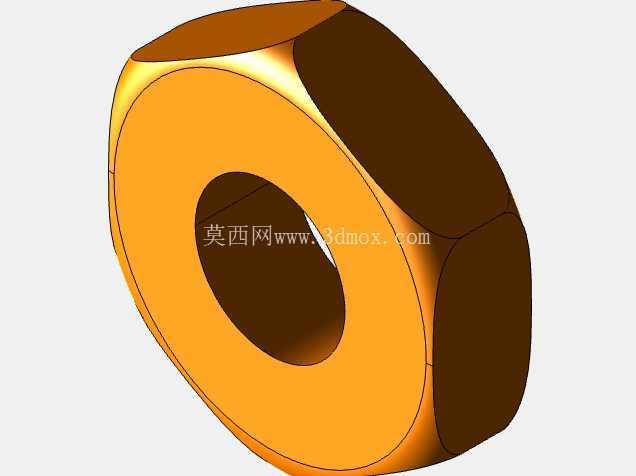

　　上盖顶部的两个紧固件顶端做了防护端盖结构，能避免车间内的金属切屑、粉尘落到螺纹配合段，也能防止润滑脂溢出后粘附灰尘形成磨粒进入轴承内部。轴承孔的设计尺寸适配常用的中等载荷深沟球轴承或者调心滚子轴承，孔内预留了润滑脂的存储槽，运行时润滑脂能随着轴承转动均匀分布在滚动体和滚道之间，不需要频繁加注润滑脂。整个轴台的安装边界需要注意，底座的两个安装孔中心距要和设备基座的预埋螺栓孔距匹配，安装时要保证轴台的轴承孔中心线和被支撑轴的中心线同轴度误差不超过0.05mm/m，避免轴系运行时产生附加弯矩。

　　轴台的总高度要匹配轴系的中心高要求，底座的厚度经过刚性校核，在承受额定径向载荷时，底座的最大变形量不超过0.02mm，不会因为刚性不足导致轴系下沉、传动件啮合错位。在实际选型应用时，这类立式轴台通常用在轴系的中间支撑位置，两端的支撑会根据轴向力的大小选择带止推结构的端盖，这套结构的上盖和底座之间没有额外的调整垫片，靠加工精度保证轴承的配合间隙，适合载荷平稳、没有大冲击载荷的工况，如果是冲击载荷较大的工况，可以在配合面增加0.05-0.1mm的紫铜垫片来调整轴承的预紧量，避免滚动体承受过大的冲击载荷。

　　从建模的细节来看，所有的铸造圆角都做了R3-R5的过渡，避免铸造时出现应力集中导致的铸件开裂，紧固件的外露长度控制在2-3个螺距，既保证锁紧力足够，又不会因为外露过长在运行时挂扯现场的管线、工具。轴承孔的两端预留了密封件的安装槽，可以加装毡圈油封或者骨架油封，防止润滑脂泄漏同时阻挡外部的粉尘、切削液进入轴承内部，延长轴承的使用寿命。在装配模拟时，要注意先把轴承加热到80-100℃套装在轴颈上，待轴承冷却固定后再将下半轴台套在轴承外圈下方，调整好位置后扣合上盖，按照对角线顺序逐步拧紧两个锁紧紧固件，拧紧力矩要符合对应螺栓的力矩要求，不能单侧一次拧紧，避免上盖倾斜卡滞轴承外圈。这类轴台在重型机械领域的应用非常广泛，从钢厂的连铸线辊道到水泥厂的回转窑辅助传动，再到港口的散料输送设备，都能看到这类结构的身影，其结构可靠性经过了几十年的工业现场验证，是重型轴系支撑的经典结构形式。
