带立式支座的皮带传动滚轮组件结构

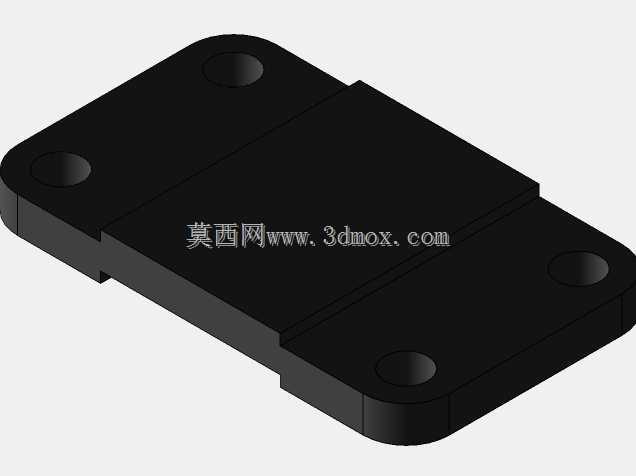

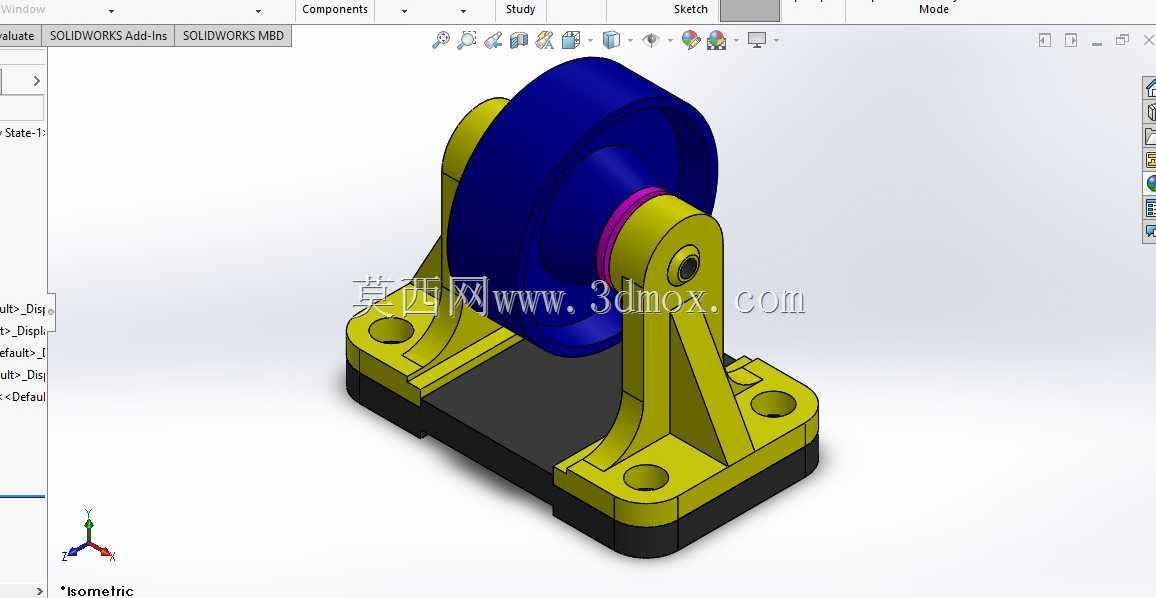

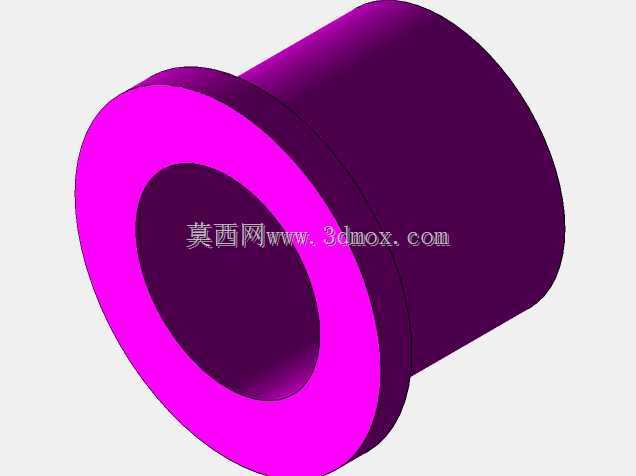

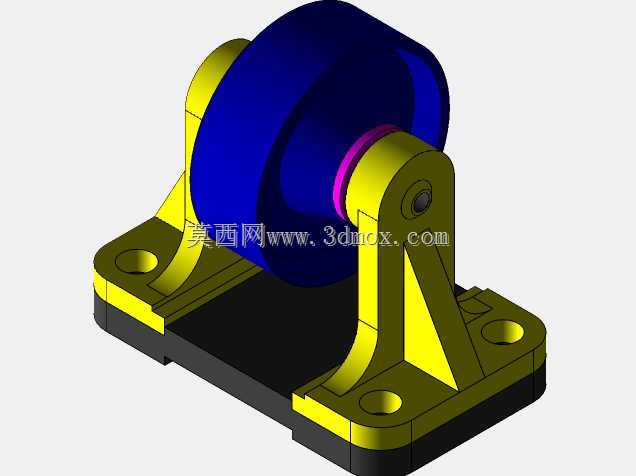

　　这套带立式支座的皮带滚轮组件，是皮带输送、动力传递场景里的核心从动/导向部件，日常在轻工输送线、小型设备动力传输工位、物料转运机构里都能见到它的应用，主要作用是为平皮带提供张紧支撑、改向导向，保证皮带运行过程中不跑偏、不打滑，维持传动链路的稳定张紧力。从结构设计来看，组件采用对称式双立板支座结构，底部是带安装沉孔的矩形安装底座，底座与两侧立板采用一体化的加强筋过渡，避免长期受皮带侧向拉力时出现立板变形、根部开裂的问题；立板上端设置同轴的轴承安装位，滚轮通过中心转轴架设在两块立板之间，滚轮轮面做了微弧面处理，能够自动适配皮带运行时的小幅偏移，减少皮带边缘的磨损，滚轮与立板之间设置有耐磨隔套，避免滚轮转动时直接摩擦立板端面，降低运行过程中的异响与磨损速率。

　　实际选型安装时，首先要确认安装底座的四个沉孔的孔位间距，安装面需要保证平面度不低于0.1mm每100mm，避免底座安装后出现翘曲，导致两侧立板同轴度偏差，引发滚轮转动卡滞、皮带跑偏的问题；滚轮的轮面宽度需要比适配的平皮带宽度宽出15-20mm，给皮带运行预留足够的偏移余量，避免皮带运行过程中脱出轮面。设计过程中，首先根据传动链路所需的张紧力计算滚轮的径向载荷，确定中心转轴的直径与轴承选型，再根据皮带宽度确定滚轮的轮面宽度，支座的高度需要匹配整个传动链路的皮带高度差，保证皮带进出滚轮的包角符合设计要求，一般改向滚轮的皮带包角不小于30度，张紧工位的滚轮包角可以根据张紧行程做对应调整。

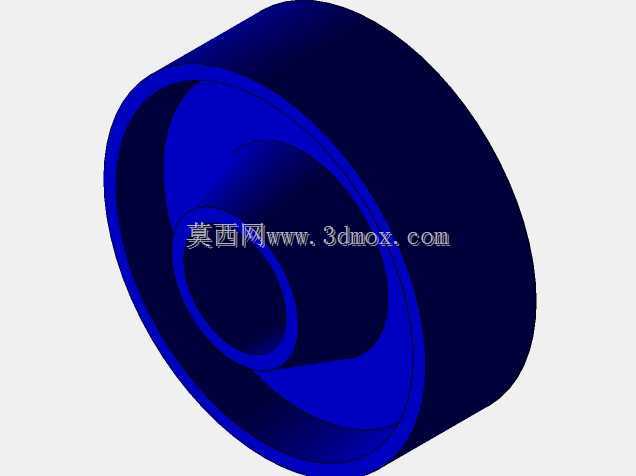

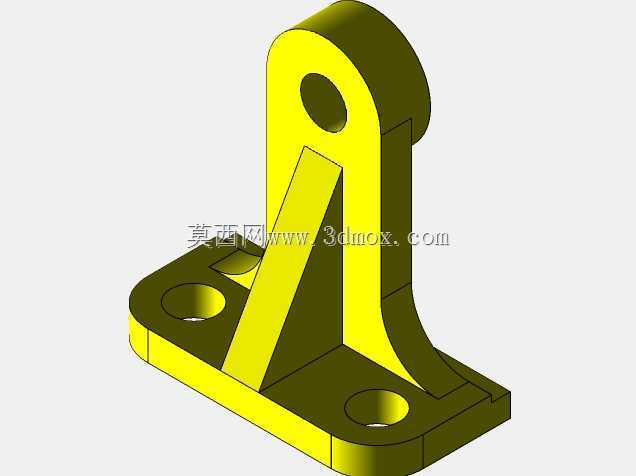

　　立板与底座连接位置的加强筋厚度不小于立板厚度的0.8倍，筋板延伸长度覆盖立板高度的三分之二，能够有效抵消皮带拉力带来的立板外翻力矩，长期运行下不会出现立板外张导致的转轴窜动问题。滚轮部分采用中空结构设计，在保证轮面刚性的前提下降低整体重量，减少转动惯量，设备启动、停机时不会因为滚轮惯性过大导致皮带出现瞬时打滑；轮面的粗糙度控制在Ra1.6-Ra3.2之间，既可以保证和皮带之间有足够的摩擦力，又不会因为轮面过于粗糙加速皮带背面的磨损。

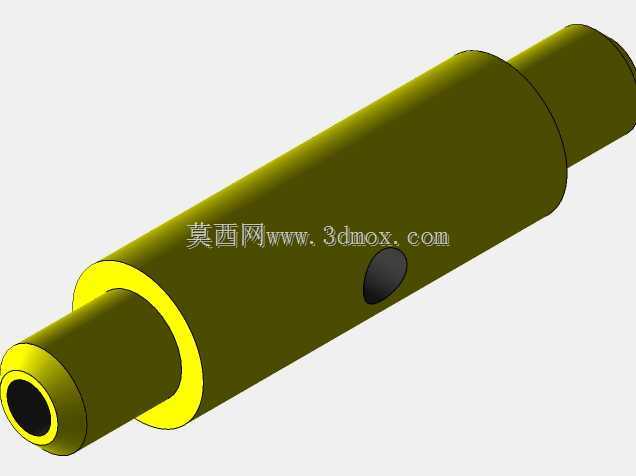

　　安装时需要先将轴承压入立板的安装位，保证两侧轴承的同轴度误差不超过0.05mm，再穿入中心转轴，锁紧转轴两端的定位件后手动转动滚轮，确认滚轮转动顺畅无卡滞、无轴向窜动，再将整体组件通过底部的沉孔固定在设备机架上，固定时需要对角拧紧安装螺栓，避免底座受力不均出现变形。日常运维中，只需要定期通过立板上的注油位给轴承补充润滑脂，检查滚轮轮面是否有异常磨损、皮带是否居中运行即可，这类结构的组件因为结构简单、受力稳定，在轻载传动、短距离输送场景下的使用寿命普遍较长，维护成本也相对较低。在小型加工设备的主轴传动、包装线的物料输送、非标设备的动力传输工位，这类皮带滚轮组件都是非常常用的标准结构件，设计时只需要根据实际的载荷、皮带宽度、安装空间调整对应尺寸参数，就可以快速适配不同的使用场景，不需要重新做整体结构的拓扑优化，能够大幅缩短非标设计的周期。
