飞翼布局隐身无人作战飞机三维设计

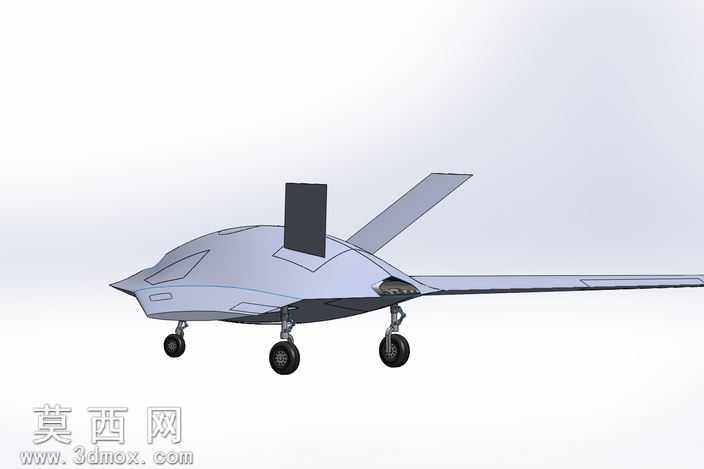

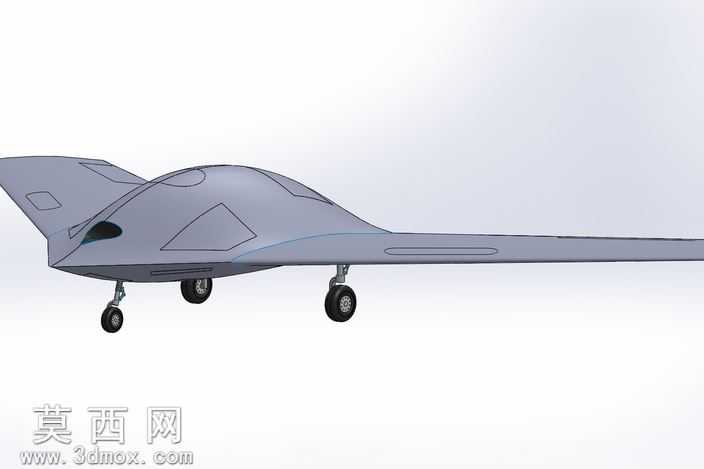

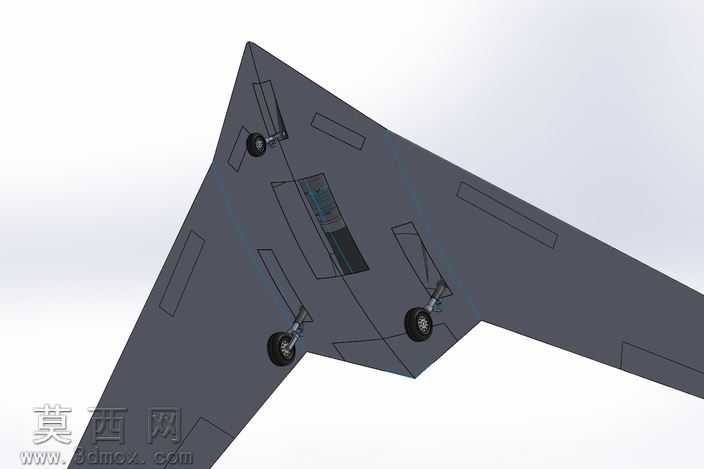

本作品为飞翼布局隐身无人作战飞机的三维设计模型，整体采用无尾飞翼气动布局，全程在三维建模环境中完成全参数化结构搭建，建模过程严格遵循隐身航空器的外形设计逻辑，对机身棱边、翼身融合过渡段、进气道轮廓、起落架舱门接缝等雷达反射敏感区域做了连续曲面优化，保证整机曲面的G2连续过渡，避免出现直角、突兀凸起等强雷达反射结构。建模阶段首先绘制机身纵向基准轮廓线，通过多截面曲面命令生成主体升力体曲面，将机翼与机身做一体化融合处理，取消传统垂尾、平尾结构，依靠翼面后缘的多组控制面实现飞行姿态调整，还原飞翼布局高升阻比、低雷达反射截面积的核心气动优势。模型完整还原了前三点式起落架结构，对起落架减震支柱、轮毂、轮胎纹理、收放连接转轴都做了精细化建模，起落架舱门采用锯齿形接缝设计，契合隐身战机的细节设计特征；机身背部的埋入式进气道做了曲面凹陷处理，避免进气道叶片直接暴露在雷达照射范围内，机身表面的维护口盖、天线贴片都做了低轮廓化处理，贴合隐身无人机的实际设计细节。材质渲染阶段，机身主体采用亚光隐身吸波涂层材质，调整材质的粗糙度、金属度参数模拟战机涂层的低反光质感，座舱区域采用深色镀膜透明材质，模拟隐身战机座舱盖的金属镀膜效果，起落架轮胎采用高阻尼橡胶材质，轮毂采用航空铝合金金属材质，不同材质的光影过渡自然，渲染效果可直观展示整机的外观质感与结构特征。设计过程中参考了同类飞翼隐身无人机的2002年初始布局概念，针对初始测试阶段的垂直起降构型做了结构适配，预留了升力风扇的安装结构空间，模型可直接转换为通用CAD格式用于后续的结构校核、气动仿真或3D打印验证，完整覆盖了从概念外形到可落地结构的建模全流程，兼顾了外形还原度与结构设计的合理性。
