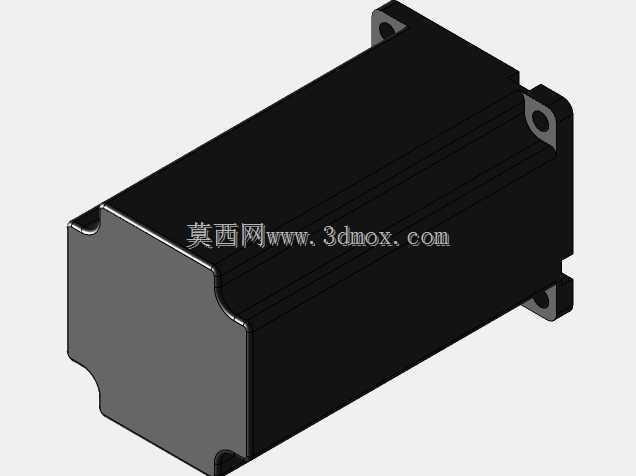

Nema23规格57法兰步进电机结构模型

　　这款Nema23规格的57法兰步进电机，是自动化传动场景里应用覆盖面极广的执行元件，日常在桌面级数控设备、小型传送带模组、3D打印设备运动轴、点胶机位移平台、小型包装机械送料机构里都能见到它的身影，作为开环控制体系里的核心动力输出部件，它不需要额外的位置反馈装置，就能通过脉冲信号实现精准的角位移控制，搭配对应的驱动器使用时，可根据负载需求调整输出扭矩与运行转速，适配不同工况下的传动需求。

　　从结构设计层面来看，这款电机采用方形机座搭配前端安装法兰的布局，法兰端面上预留的四个安装孔位完全遵循Nema23标准的安装尺寸规范，孔位间距、中心轴伸出长度、轴径公差都严格匹配行业通用安装标准，设计人员在做设备结构布局时，不需要额外做定制化安装位的修改，直接按照标准法兰尺寸预留安装空间即可，能大幅缩短设备开发的设计周期，减少非标适配带来的额外加工成本。机座部分采用方形壳体设计，壳体表面做了发黑防锈处理，既可以提升壳体的散热效率，也能在工业车间多粉尘、少量油污的使用环境下避免壳体过早锈蚀，延长部件的实际使用寿命。

　　输出轴采用单出轴D型切边设计，这种结构能避免轴与联轴器、同步轮传动时出现打滑空转的问题，轴伸端的长度经过优化，既可以适配常规的弹性联轴器、同步带轮安装，也不会因为轴伸过长导致传动端出现额外的径向跳动，影响传动精度。电机的出线端设置在机座侧方，布线时可以顺着设备机架的走线槽排布，不会和前端的传动部件产生干涉，设计人员在做整机布线规划时，能更灵活地安排线缆走向，避免线缆弯折半径过小导致内部线芯断裂的问题。

　　从安装边界的角度考量，这款电机的方形机座边长为57mm，整体机身长度对应100mm规格，选型时需要注意预留的安装空间不仅要覆盖机座本身的外形尺寸，还要在电机尾部预留至少15mm的线缆弯折空间，前端输出轴位置要预留联轴器或传动轮的安装空间，径向方向要和周边结构件留出至少3mm的间隙，避免设备运行时的振动导致电机与周边部件产生摩擦碰撞。安装法兰的贴合面需要保证平面度公差在0.1mm以内，安装时采用对应规格的内六角螺丝锁紧，锁紧扭矩要控制在合理区间，避免螺丝锁附过紧导致法兰端面变形，或者锁附过松导致设备运行时电机出现移位，影响传动定位精度。

　　在实际功能特性上，这款步进电机的保持扭矩可以满足多数中低负载的直线或旋转传动需求，低速运行时扭矩输出平稳，不会出现明显的低频振动问题，搭配细分驱动器使用时，可以进一步降低运行时的共振区间，提升低速运行的平稳性，适合用于对定位精度有一定要求，但不需要过高动态响应的传动场景。设计建模时，这款模型完整还原了电机的所有外部安装特征，包括法兰孔位尺寸、轴伸尺寸、机座外形、出线端位置，结构设计人员在做整机装配干涉检查时，可以直接调用该模型进行装配验证，不需要自行测绘建模，能有效提升结构设计的工作效率，避免因为手动测绘的尺寸误差导致后续加工装配时出现干涉问题。

　　在不同的行业应用场景里，这款电机的适配性也足够强，比如在小型数控雕刻机的X、Y轴传动中，它可以搭配滚珠丝杠或者同步带实现工作台的精准位移；在自动送料机构里，它可以带动滚轮实现定长送料，送料精度可以满足多数常规包装、加工设备的需求；在小型回转工作台的应用中，它可以搭配谐波减速器或者蜗轮蜗杆结构，实现工作台的分度旋转，完成工件的多工位加工切换。建模过程中对电机的所有外部倒角、安装孔的沉台结构、轴端的卡簧槽位置都做了精准还原，没有做过度的简化处理，能完全满足结构设计阶段的装配验证、空间布局校验的需求，设计人员可以直接将模型导入装配体中，完成安装位的匹配、线缆空间的预留、传动部件的搭配选型等工作，减少重复建模的工作量。
