CADDXFPV穿越机机载摄像头结构设计

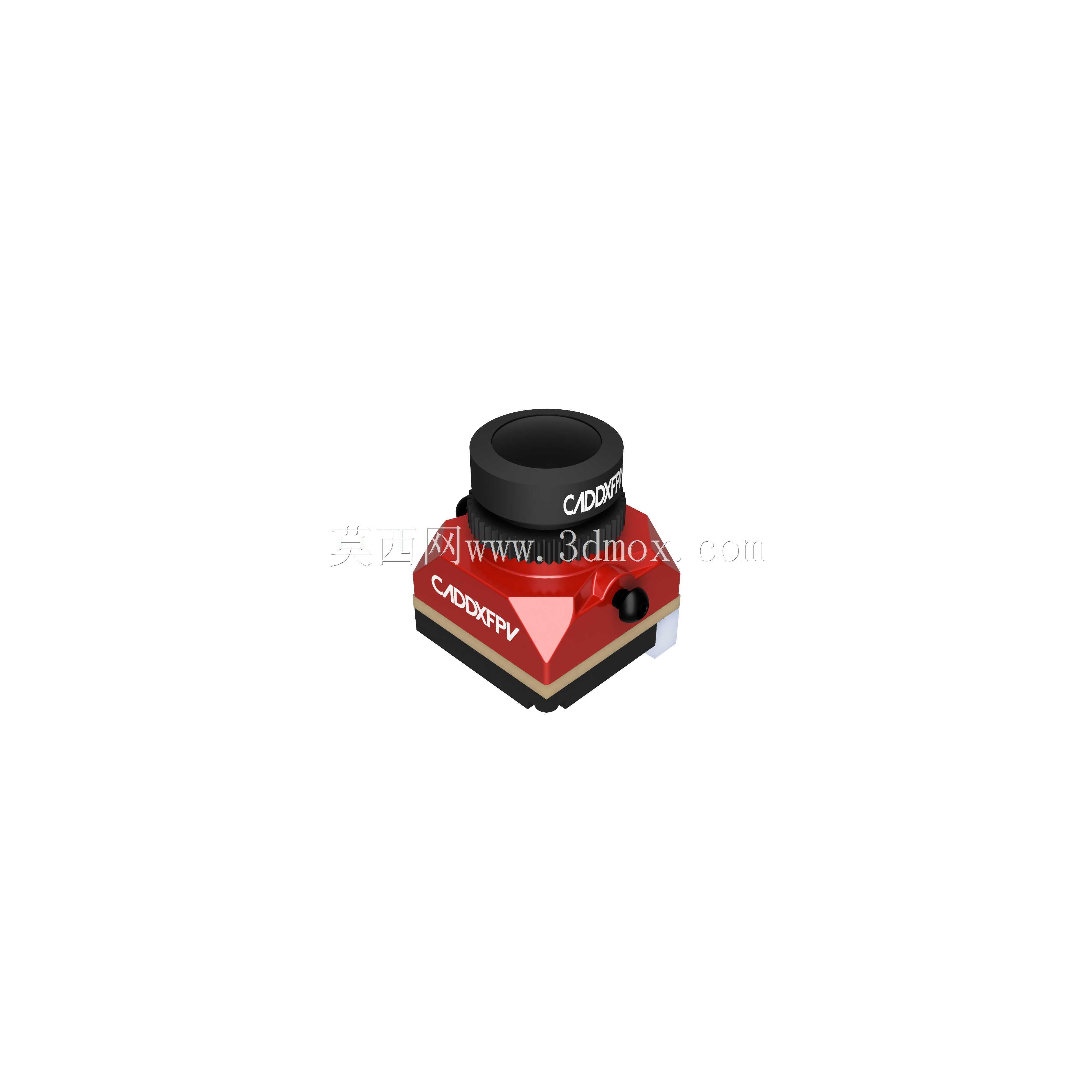

　　做穿越机机架结构适配的时候，最容易出问题的就是前端摄像头的安装位，很多新手建模时只看商家给的宣传尺寸，忽略了镜头突出量、接线座避让空间，最后装机要么镜头被机架横梁挡了视角，要么视频线插头顶到机架板没法完全锁付，甚至飞控震动直接传递到摄像头导致画面果冻效应严重。这次做的这个CADDXFPV摄像头结构，是专门针对2.1mm焦段版本做的精准尺寸复刻，建模前特意拿实物做了三次尺寸复核，所有安装孔位、外形凸台、接口位置都和实物完全对齐，省去了结构工程师反复核对实物、调整安装位的时间。

　　从实际应用场景来说，这个规格的摄像头是目前花飞穿越机、小型航拍机、室内竞速机的主流配置，2.1mm焦段刚好覆盖150度左右的视角，既不会因为焦段太广出现严重的边缘畸变，也不会因为视角太窄丢失飞行时的周边环境视野，不管是日常休闲飞、赛道竞速还是跟拍骑行、滑板这类运动场景，视角范围都能满足使用需求。很多人做机架设计时会把摄像头安装座做成通用可调式，但可调结构往往会带来额外的重量和安装间隙，高速飞行时容易出现摄像头移位，用精准的固定尺寸模型做安装位设计，就能直接做一体化的固定安装座，既减轻重量又能保证安装刚性，减少震动带来的画面问题。

　　设计思路上没有做多余的细节刻画，毕竟做机架适配的时候，核心需要的是准确的安装边界和外形干涉尺寸，内部的电路板、传感器这些不需要在装配模型里体现，反而会增加文件体量拖慢装配速度。建模时特意把几个关键尺寸做了公差预留：镜头部分的最大外径按实物加了0.2mm的避让量，避免安装时镜头外圈和安装座摩擦刮花镜头镀膜；底部的安装孔位中心距严格按照实物孔位做，孔深做了1.8mm的深度，适配M2规格的安装螺丝，不会出现螺丝拧到底顶到内部电路板的问题；后侧的视频线、电源线接口位置特意留了3mm的接线空间，不管是用直插插头还是90度弯角插头，都不会和机架的前立柱、图传安装板产生干涉。

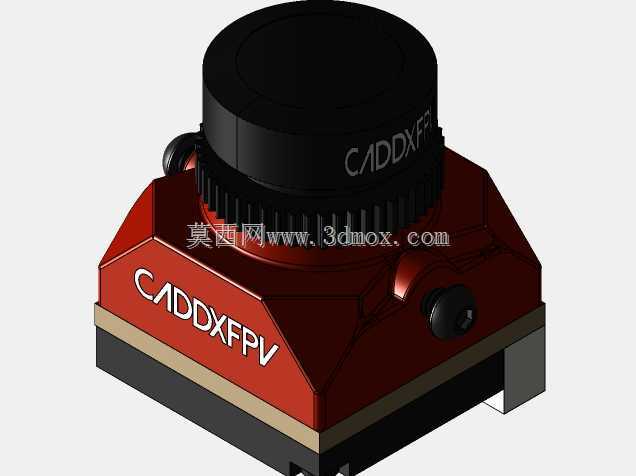

　　外形尺寸上，整个摄像头主体的长宽高都按实物1:1还原，顶部的镜头保护圈凸台高度、侧面的品牌标识凸台都做了准确的外形复刻，做机架外壳、摄像头保护罩设计的时候，可以直接用这个模型做布尔运算切除避让位，不用反复打印样件测试间隙。之前有模友做保护罩的时候没考虑到侧面的调节拨杆位置，打印出来的保护罩刚好卡住拨杆没法调整摄像头角度，这次建模时特意把侧面的角度调节拨杆的活动范围也做了出来，安装座两侧的避让槽可以直接参考这个活动范围设计，保证摄像头在10度到45度的俯仰调节范围内都不会被结构件挡住。

　　另外要提的是重量匹配，这个模型的整体体积和实物一致，做整机重心仿真的时候，可以直接给模型赋予对应塑料和镜头玻璃的密度，算出来的重量和实际摄像头重量误差在0.5g以内，对于寸土寸金的微型穿越机来说，这个精度的重量仿真可以帮设计者更好的调整整机重心位置，避免出现头重脚轻导致的飞行PID调参困难问题。很多网上下载的通用摄像头模型要么尺寸偏大要么孔位不对，用来做概念设计还行，真要做可装机的结构设计根本没法用，这个模型的所有安装边界都经过实物验证，直接导入装配体就能用，不用再花时间修正尺寸。

　　实际装机的时候，这个摄像头的安装位置一般在机架前端的中心位置，镜头中心要和机架的纵轴线重合，不然拍出来的画面会有偏移，建模时特意在镜头中心做了基准轴，装配的时候直接和机架的基准轴重合就行，不用反复找正位置。还有底部的散热凸台，很多人建模时会忽略这个小结构，把安装座做成完全贴合的平面，结果装机后摄像头底部的散热空间被堵死，夏天长时间飞行容易出现过热死机的问题，这个模型里准确还原了底部的散热凸台高度，设计安装座的时候可以对应留出散热间隙，保证空气流通带走热量。
