穿越机ExpressLRS纳米信号接收机

　　在FPV穿越机整机结构布局阶段，机载信号接收单元的选型与三维装配校核，直接决定整机飞行链路稳定性与机架内部空间利用率，这款搭载65mm规格2.4GHz T型天线的ExpressLRS纳米接收机，是当前轻量化竞速、花飞航模平台上应用极广的射频链路部件。从实际装机场景来看，这类接收机主要部署在2到5寸轴距的穿越机飞控栈旁侧，也可适配小型固定翼、迷你涵道机的狭小设备舱，负责接收地面遥控器发出的控制指令，将跳频射频信号解码为PWM或者CRSF协议信号传输给飞控，完成油门、航向、俯仰、横滚通道的实时响应，ExpressLRS制式本身具备高刷新率、远距离低延迟的链路特性，在复杂电磁环境的户外飞行场地中，能有效降低信号丢包、失控触发返航的概率。

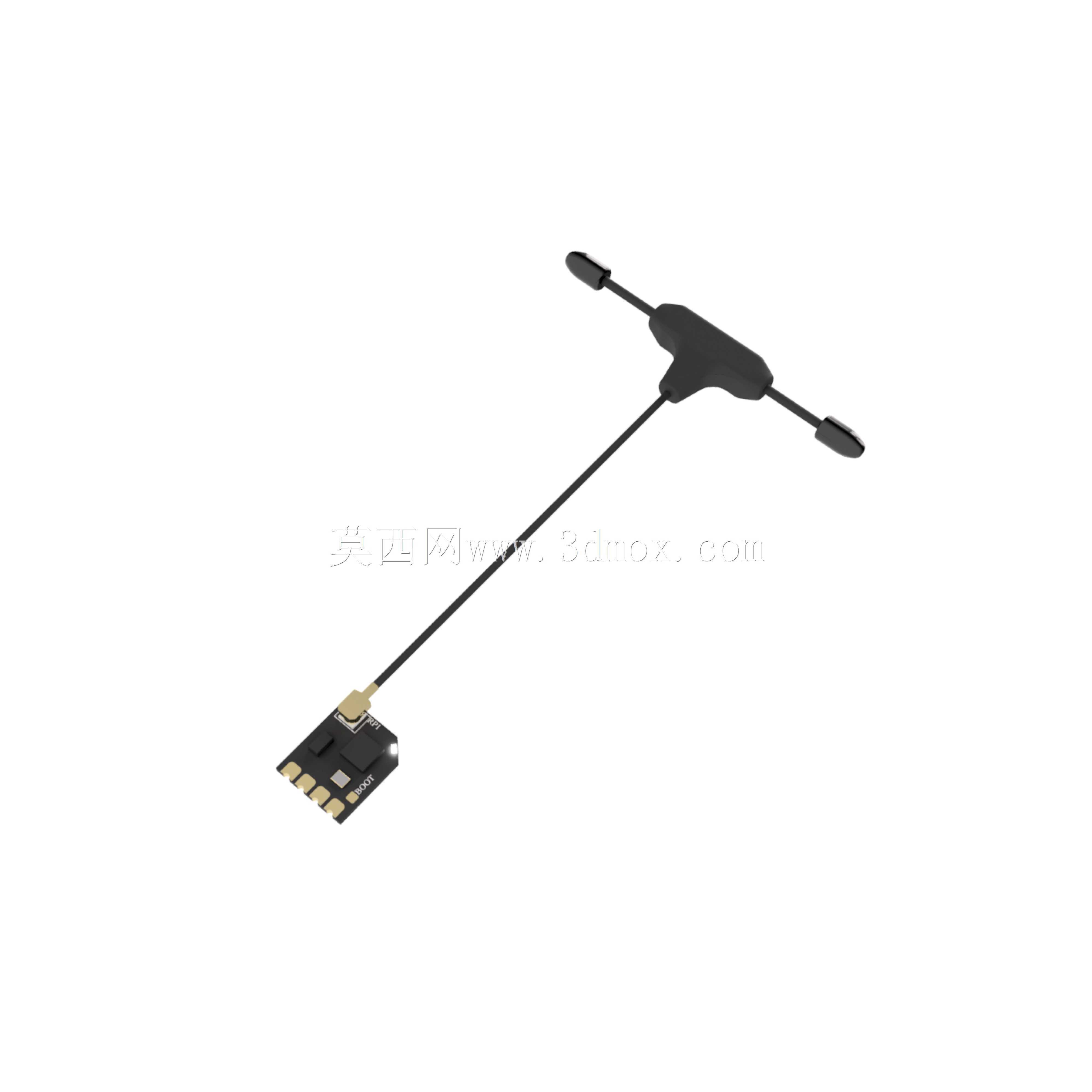

　　做结构建模时首先要理清核心部件的装配边界：接收机本体采用超薄硬质PCB基板，板端边缘预留标准化焊接焊盘，分别对应电源正负极、信号输入输出、回传接线引脚，基板整体厚度控制在1mm左右，长宽尺寸远小于常规标准接收机，板载射频芯片、无源晶振、滤波电容均采用表贴封装，所有元器件顶面最高点不超过基板表面2mm，这一尺寸特性决定了它可以直接贴装在飞控侧板、机架碳板的预留空隙中，不需要额外设计厚重的防护外壳，整机重量可以压缩到1克以内，对微小型竞速机的重心配平几乎不会带来额外负载。

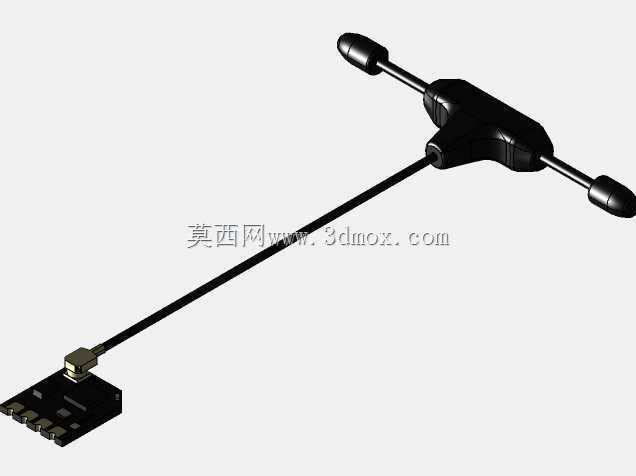

　　天线部分的结构设计是这类部件建模的重点，整套T型天线采用半刚性同轴馈线延伸布局，馈线外层为黑色绝缘护套，线径不足1.5mm，具备一定的弯折定型能力，末端的两个辐射振子呈对称水平布置，振子端部做了圆润封胶处理，避免装机过程中尖锐端头剐蹭碳板、缠绕螺旋桨。建模过程中需要精准还原馈线的自然走线弧度，在整机装配校核时，要预留天线远离图传发射模块、电调功率线的隔离距离，避免强电磁辐射对2.4G射频信号产生邻频干扰；同时天线振子不能紧贴导电碳板铺设，碳质材料的屏蔽作用会大幅衰减信号辐射效率，实际装机时通常会将T型天线段用轻质泡棉双面胶固定在机架上板外侧，或者穿过机架预留的天线孔向外伸展，两个振子保持水平正交姿态，保障全向信号覆盖。

　　从安装配合的细节来看，PCB板端的四个边角做了半孔工艺处理，部分装机方案会直接用绝缘扎带穿过板边预留的固定孔，将接收机绑定在飞控栈的立柱间隙中，也有玩家采用3D打印的轻量化TPU固定座，将接收机卡嵌在机架尾部的摄像头安装位旁侧，建模时需要在接收机周边预留至少0.5mm的绝缘间隙，避免PCB焊点直接接触碳纤机架造成电源短路。板端的IPEX一代射频座连接同轴馈线的内芯，建模时要还原接头处的金属屏蔽外壳结构，这个位置是日常炸机碰撞中最容易出现馈线松脱的薄弱点，部分结构优化方案会在接头位置点少量热熔胶做应力释放，避免飞行震动反复拉扯馈线焊点导致接触不良。

　　在航模整机设计流程中，把该接收机模型导入装配体后，首先要完成接线路径的规划：电源引脚通常直接从飞控的5V输出端口取电，信号引脚连接飞控的UART接收端口，走线过程中要将射频馈线与大电流的电调三相线、图传同轴线分侧布置，避免平行走线产生信号串扰。针对不同轴距的机架，65mm长度的馈线可以适配绝大多数常规布局，不需要额外延长天线，过长的馈线反而会带来射频信号插损上升，过短则会限制天线的伸展姿态，无法将振子布置到无屏蔽的开阔位置。

　　结构细节上，PCB表面的焊盘做了镀金处理，建模时可以还原焊盘的金属色泽与表贴元件的层级高度，不需要过度刻画芯片表面的微小丝印，重点保证整体外轮廓尺寸、天线弯折形态、安装孔位坐标与实物完全匹配，这样在做整机干涉检查时，才能准确判断接收机与图传摄像头、电容、电池扎带之间是否存在装配冲突。对于自定义机架的设计者来说，这款纳米接收机的小尺寸特性给设备舱布局留下了充足余量，不需要为了容纳接收单元额外加宽机架机身宽度，能够进一步压缩整机迎风面积，提升飞行机动响应速度。日常炸机维护场景中，该模型也可以用来模拟替换损坏接收机的拆装路径，确认不用拆解整个飞控栈就能完成焊接更换，降低外场维修的操作难度。
