1英寸球顶高音扬声器结构三维设计

做家用HiFi音箱、车载音响系统或者专业监听设备的结构设计时，高音单元的选型和安装适配永远是绕不开的细节，这次还原的这款1英寸球顶高音单元，是电声领域应用非常广泛的经典软/硬球顶结构方案，核心作用是重放2kHz以上的高频音频信号，补足全频单元高频延伸不足的问题，让整套音响系统的频响曲线覆盖到人耳可闻的20Hz-20kHz全区间，避免高频段出现衰减导致的听感发闷、细节缺失。

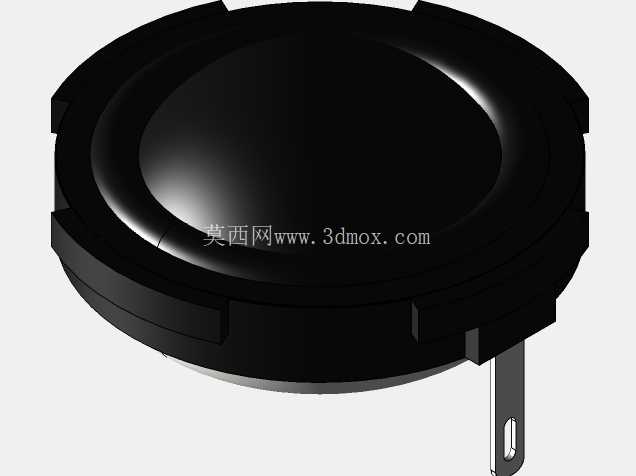

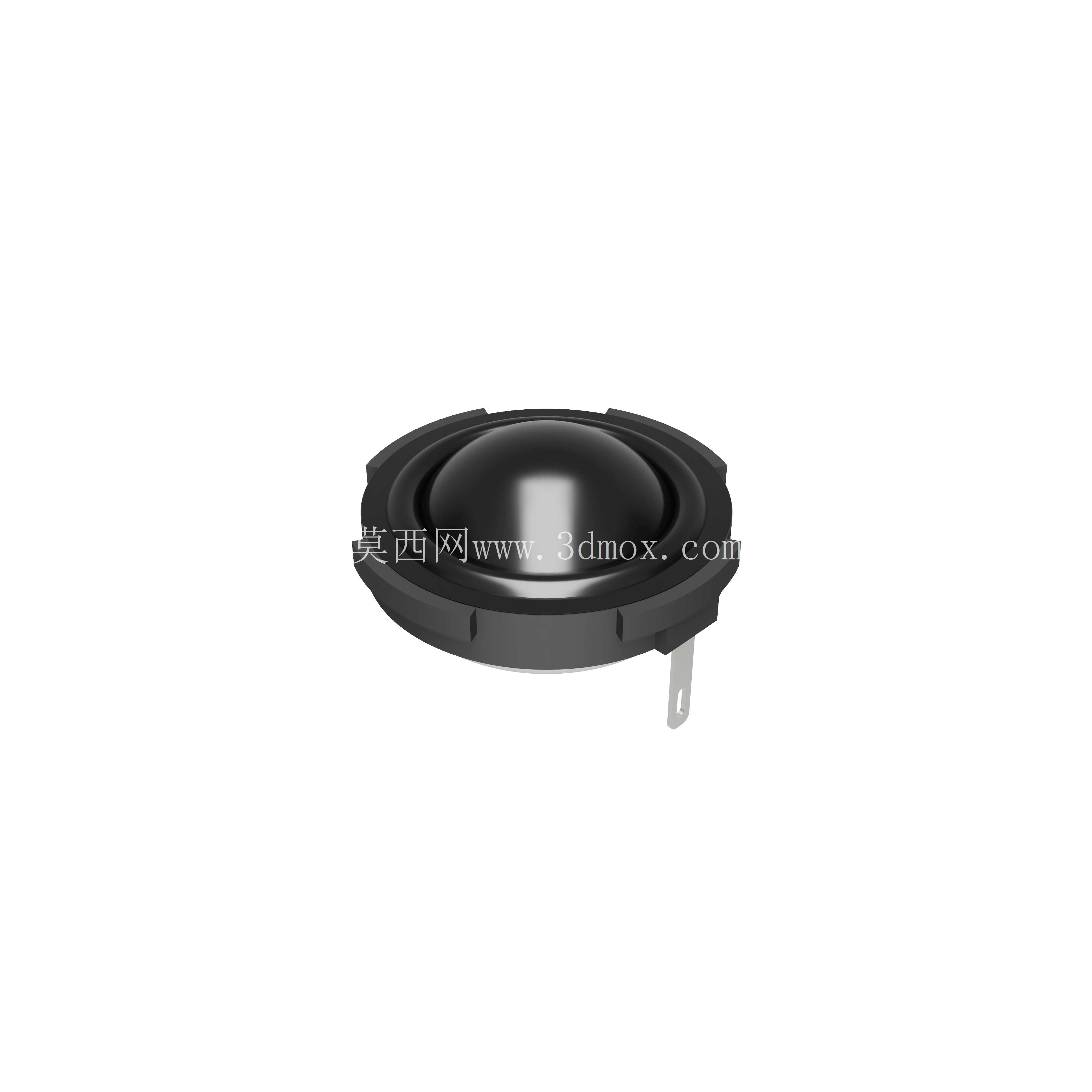

从实际工程适配的角度看，这款单元的外形完全按照实物测绘尺寸还原，首先是球顶振膜部分，采用1英寸标准球顶曲率设计，这个尺寸的球顶振膜在高频扩散性和分割振动抑制上能取得比较好的平衡，既不会因为振膜尺寸过大导致高频指向性过窄，出现皇帝位范围过小的问题，也不会因为振膜尺寸太小导致高频灵敏度不足，需要功放提供更高的驱动功率。振膜边缘的折环采用了等厚度的悬边结构，建模时还原了悬边的弧度和厚度参数，这个部分的作用是为振膜提供轴向运动的顺性，同时约束振膜的横向位移，避免大信号输入时振膜出现偏振导致的失真。

单元的盆架部分采用了带安装定位边的圆形结构，边缘均匀分布的安装缺口是为了适配不同的面板安装孔位，建模时严格还原了安装边的外径、厚度以及缺口的位置尺寸，结构工程师在做音箱面板开孔设计时，可以直接提取模型的安装边界做干涉检查，不需要反复核对二维图纸的尺寸公差，能大幅减少打样阶段的孔位错位、安装间隙不均等问题。盆架侧面引出的焊片端子，模型也还原了端子的厚度、插片宽度以及伸出长度，方便工程师在做音箱内部走线时，提前预留焊片的操作空间，避免端子和箱体内部的加强筋、吸音棉填充位出现干涉。

从设计思路上来说，这款模型的核心结构部分，也就是振膜、悬边、盆架、安装定位结构、接线端子都严格按照实物尺寸做了1:1还原，保证安装尺寸的准确性，而盆架内部的磁路结构、音圈等不涉及外部安装适配的部分，做了简化的外观处理，既不会影响结构工程师做安装适配、整体装配干涉检查的使用需求，也能减少模型的冗余特征，降低文件体量，方便在不同的三维软件中打开调用。

在实际应用场景中，这款高音单元可以适配 bookshelf 书架箱、落地式主音箱、车载A柱倒模高音位、多媒体桌面音箱等多种音频设备，做整机结构设计时，只需要根据模型的安装边尺寸在面板上开出对应的沉孔，预留出振膜前方的出声空间，避免面板结构遮挡振膜的发声区域，就能保证高频信号的正常扩散。同时模型的外轮廓尺寸也可以用来做箱体内部的容积核算，确认高音单元背部的磁路结构不会和箱体内部的低音单元磁路、分频器电路板出现空间冲突。

很多刚接触音箱结构设计的工程师容易忽略高音单元的安装深度参数，这款模型也准确还原了单元从安装面到背部最远端的深度尺寸，在做薄型箱体、嵌入式安装结构设计时，可以直接测量模型的深度参数来预留安装空间，避免出现单元装上去之后背部顶到箱体后板的问题。另外盆架边缘的密封台阶结构也做了还原，这个台阶是用来贴密封泡棉的，安装时泡棉被压紧在单元盆架和箱体面板之间，能避免箱体内部的声波从安装缝隙中漏出，导致声短路影响低频和中频的表现，建模时保留这个台阶结构，也能提醒工程师在做BOM表时不要遗漏密封泡棉这个配件。

从建模细节上看，振膜表面的弧度做了连续曲率处理，没有出现碎面、尖角等不符合实际加工工艺的特征，悬边的褶皱弧度也和实物一致，盆架表面的安装缺口做了倒角处理，还原了注塑件的工艺特征，接线端子的插片部分做了轻微的拔模斜度，符合五金冲压端子的实际形态。整个模型的装配关系也和实物一致，振膜和悬边粘接在盆架的前端定位槽内，接线端子从盆架的侧孔穿出，各个部件之间没有出现干涉、错位的问题，完全可以直接用于整机的虚拟装配、干涉检查以及工程图的导出参考。
