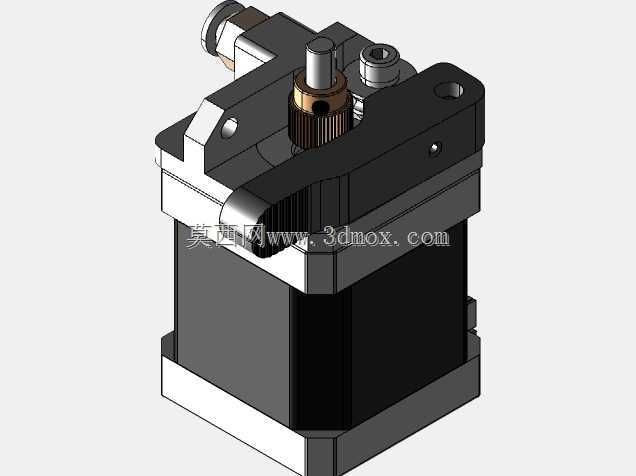

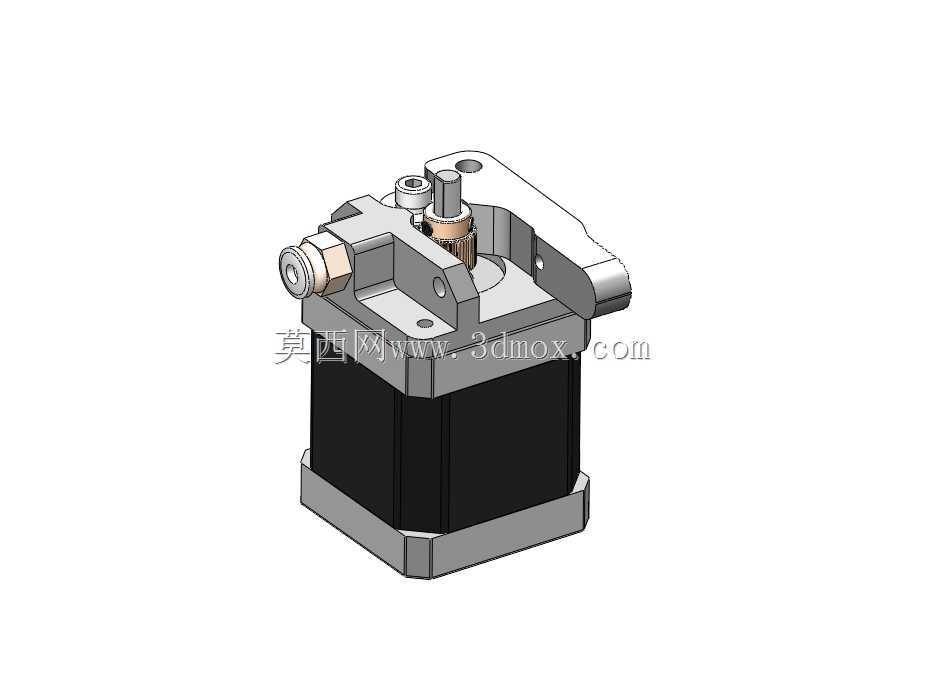

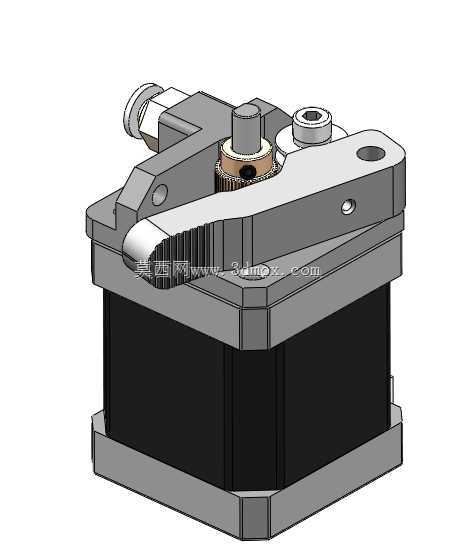

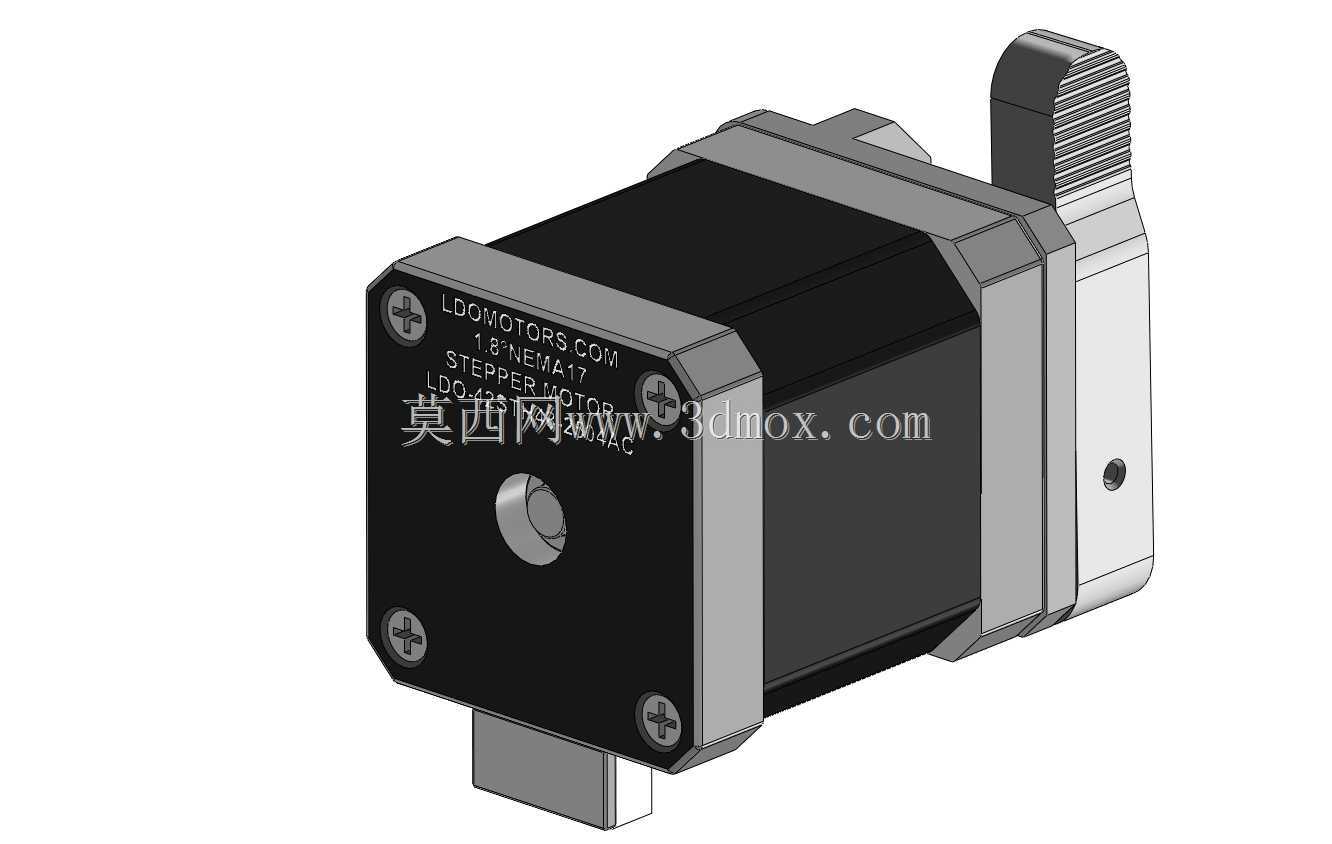

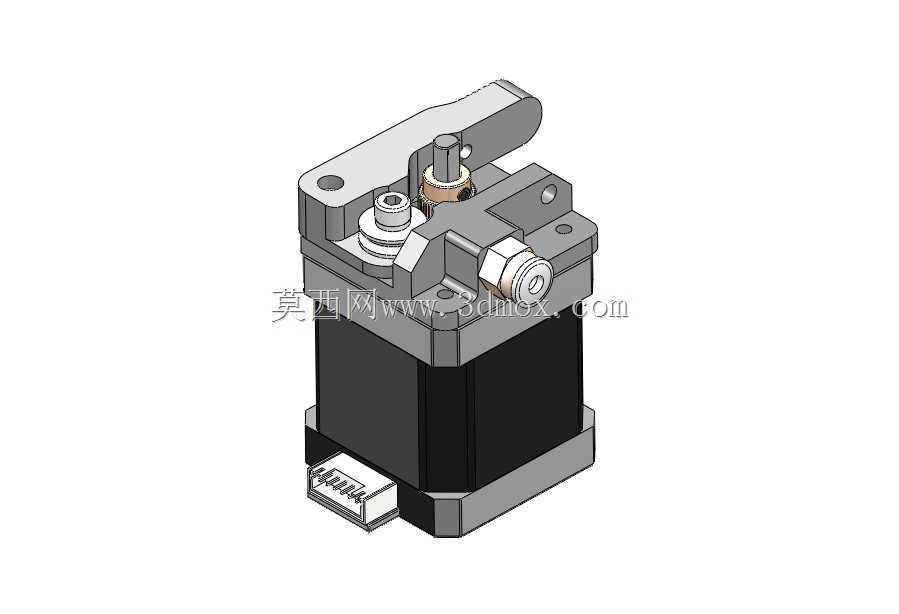

适配NEMA17步进电机的单齿轮挤出机构

　　在桌面级FDM熔融沉积成型3D打印设备的送料链路里，挤出机构是决定耗材推送精度、回抽响应速度的核心执行部件，这款单齿轮挤出结构直接适配行业通用的NEMA17规格步进电机，省去了额外定制电机转接件的适配成本，能直接替换多数入门级桌面打印机原配的塑料齿轮挤出组件，解决长期使用后齿轮磨损、送料打滑、耗材咬合深度不足导致的出料断续问题。从实际装机的场景来看，这款挤出机构的安装孔位完全匹配NEMA17电机前端面的标准安装孔距，安装时不需要对原有电机的安装位做二次打孔或锉修，挤出轮的轴心与电机输出轴采用同轴直连设计，没有额外的减速齿轮组带来的传动背隙，送料的行程控制精度可以直接匹配步进电机的步距角参数，在做0.05mm层厚的高精度打印时，

　　回抽动作的响应延迟比带二级减速的挤出结构低30%左右，能有效减少打印件表面的拉丝、垂料缺陷。设计过程中首先考虑的是耗材咬合的可靠性，挤出轮采用直齿滚花结构，齿尖的切入深度控制在0.1-0.15mm区间，既不会因为咬入过深刮下过多耗材碎屑堵塞送料通道，也不会因为咬入过浅在高速打印送料时出现打滑，尤其是在打印TPU、TPE这类柔性耗材时，单齿轮的直推结构没有双齿轮挤出的进料间隙波动问题，柔性耗材不会在进料口处发生弯折堆料，送料的线性度更好。从结构的安装边界来看，整个挤出机构加上配套NEMA17电机的总横向宽度控制在42mm以内，纵向突出电机端面的长度不超过38mm，在双喷头打印机的并排安装场景下，两个挤出机构之间不会发生运动干涉，

　　X轴运动到打印平台边缘位置时，挤出机构的外壳也不会触碰打印机的框架型材。挤出机构的主体受力部分采用金属材质加工，相比原厂的塑料挤出臂，长时间压紧耗材不会发生应力形变，压料臂的转轴位置设置了阻尼限位，更换耗材时扳开压料臂的力度适中，不会因为弹簧弹力过大导致单手操作困难，也不会因为弹力不足导致压料间隙过大送料无力。送料通道的内孔直径设计为2mm，刚好适配直径1.75mm的主流打印耗材，通道内壁做了光滑倒角处理，耗材从进料口插入时不会被台阶面刮蹭产生碎屑，进料口的位置做了扩口导向，即使是端部剪得不平整的耗材，也能顺利插入到挤出轮的咬合位置。在实际打印测试场景中，这款挤出机构支持最高120mm/s的打印送料速度，

　　回抽速度最高可以设置到60mm/s，长时间连续打印200小时以上，挤出轮的齿槽内不会堆积过多耗材碎屑，不需要频繁拆开清理送料通道。针对近程挤出的安装场景，整个挤出组件的重量控制在合理区间，不会给X轴的运动导轨带来额外的负载，高速往复运动时不会因为惯量过大导致打印件表面出现振纹。压料机构的压力可以通过顶部的调节螺钉微调，针对不同硬度的耗材可以调整到合适的压紧力：打印PLA、PETG这类硬质耗材时可以适当加大压紧力，保证高速送料不打滑；打印柔性耗材时适当减小压紧力，避免耗材被压变形导致送料直径变化影响出料精度。挤出头的安装位兼容标准的E3D规格热端，用户不需要更换原有热端就能直接完成装配，喉管的对接位置做了同轴度定位，装配后喉管与送料通道的同轴度误差控制在0.05mm以内，耗材从挤出轮进入喉管时不会产生卡顿，能有效减少堵头故障的发生概率。从结构维护的角度来看，整个挤出机构的拆解不需要专用工具，拧下两个固定螺钉就能拆开压料臂清理挤出轮，日常维护的操作门槛很低，即使是刚接触3D打印机的用户也能独立完成日常的保养操作。
