五轴联动工业机械臂结构设计

　　这款五轴机械臂的结构设计，核心围绕中小负载场景的柔性作业需求展开，从关节布局到安装边界的设定，都贴合离散制造场景里常见的工位适配逻辑。先从安装端说起，底部采用方形法兰式安装基座，基座底面预留了标准螺栓孔位阵列，安装时不需要额外做复杂的转接工装，直接固定在工作台面、线边支架或者移动AGV的搭载平台上都能满足刚性要求，基座的高度控制在整体臂展的六分之一左右，既保证了底部回转关节的支撑刚性，也不会因为基座过高抬升整机重心，避免高速启停时出现整机晃动的问题。

　　关节布局上，五个转动轴的排布完全参考了成熟工业关节臂的运动解耦逻辑，最底部的腰座关节负责水平方向360度回转，覆盖整个作业半径内的周向范围，往上的大臂俯仰关节、小臂俯仰关节分别承担大行程的位置调整，腕部的两个转动轴则负责末端执行器的姿态调整，五个轴的运动范围互相配合，不会出现相邻关节的运动干涉——比如大臂抬升到最大仰角时，小臂的外轮廓和腰座外壳之间预留了足够的安全间隙，腕部翻转到极限角度时，末端法兰也不会和小臂壳体发生碰撞，这一点在建模阶段就通过运动仿真做了全行程的干涉校验，实际装配后不需要额外做机械限位的二次调整。

　　从应用场景来看，这类五轴臂的适配范围很广，在3C电子装配线上，可以搭配真空吸盘完成小件的上下料、PCB板的转运；在教学实训场景里，因为结构复杂度适中，运动逻辑清晰，可以作为机器人运动学教学的实操载体；在小型加工工位上，更换末端的夹持模块后，也能完成轻量工件的打磨、涂胶、定点搬运作业。和六轴臂相比，五轴的结构少了一个腕部旋转轴，成本控制更有优势，对于不需要复杂姿态调整的作业场景，完全能满足使用需求，同时因为关节数量减少，传动链的累计误差也更容易控制，重复定位精度的表现反而更稳定。

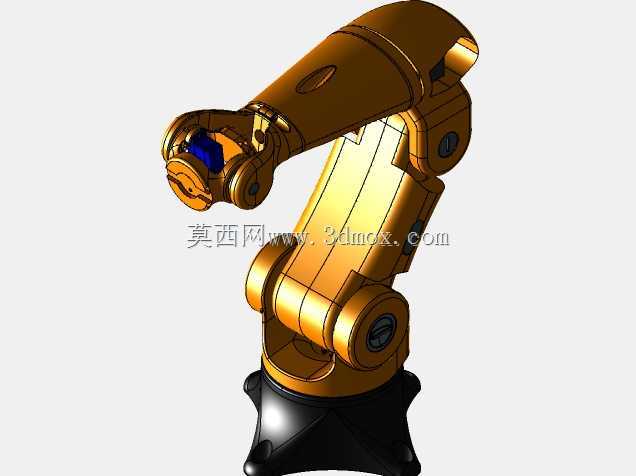

　　设计过程中，臂体的外形采用了流线型的包覆结构，外壳的曲面过渡没有突兀的棱角，一方面是避免作业过程中剐蹭周边的设备或者操作人员，另一方面这种等强度的壳体结构，在保证臂体刚性的前提下，能尽可能降低自身重量，减少关节电机的负载，提升运动响应速度。每个关节的转动副位置都预留了走线槽的空间，动力线、编码器线可以从臂体内部穿过，不会外露在臂体外侧，既避免了运动过程中线缆被拉扯磨损，也让整机外观更整洁，减少工位清理时的卫生死角。

　　尺寸边界上，这款臂完全展开后的最大作业半径控制在八百毫米范围内，属于小型桌面级机械臂的尺寸范畴，收缩状态下的横向占用宽度不到三百毫米，对于线边空间紧张的工位非常友好，不需要占用过大的安装面积。末端法兰采用了通用的接口尺寸，可以适配市面上常见的气动夹爪、吸盘支架、小型打磨头等执行器，不需要额外定制转接法兰，降低了用户的二次改造成本。关节处的密封结构做了阶梯式的挡边设计，日常作业环境里的粉尘、切削液溅落都不会轻易进入关节内部，能延长内部传动部件的使用寿命，减少日常维护的频次。

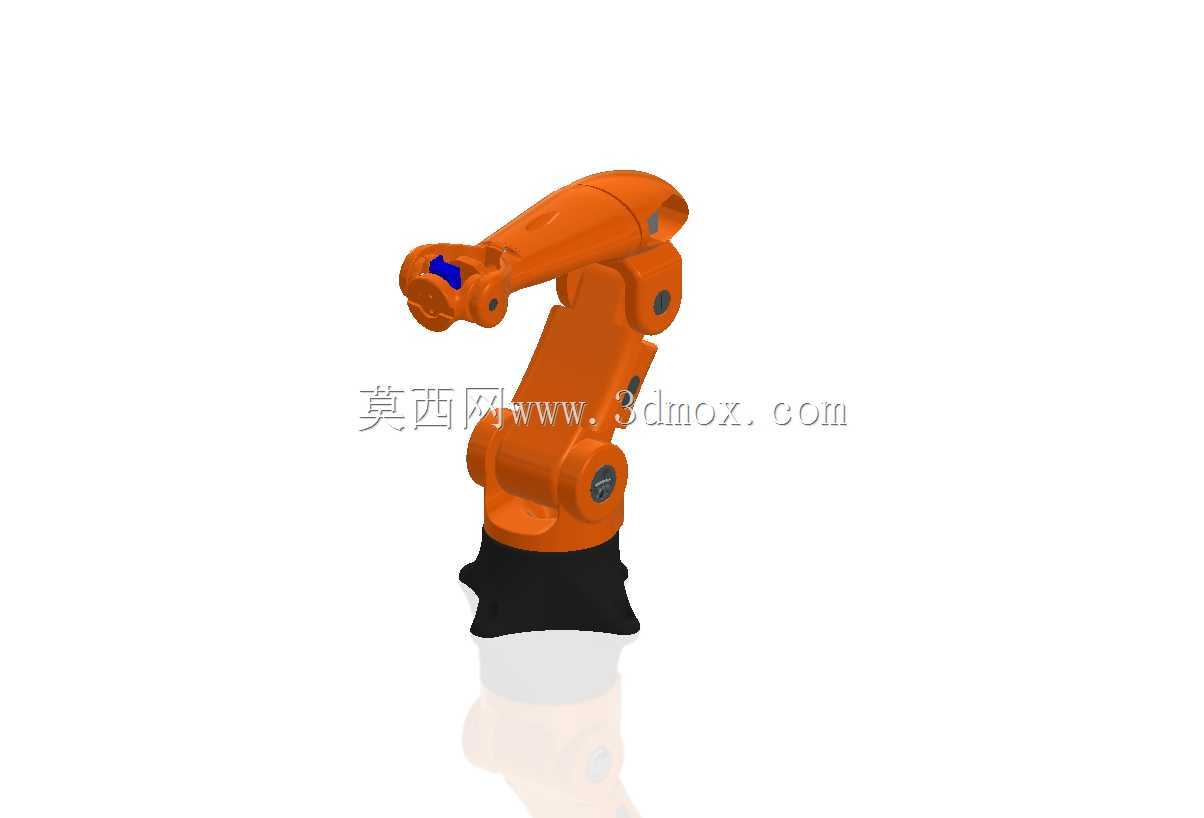

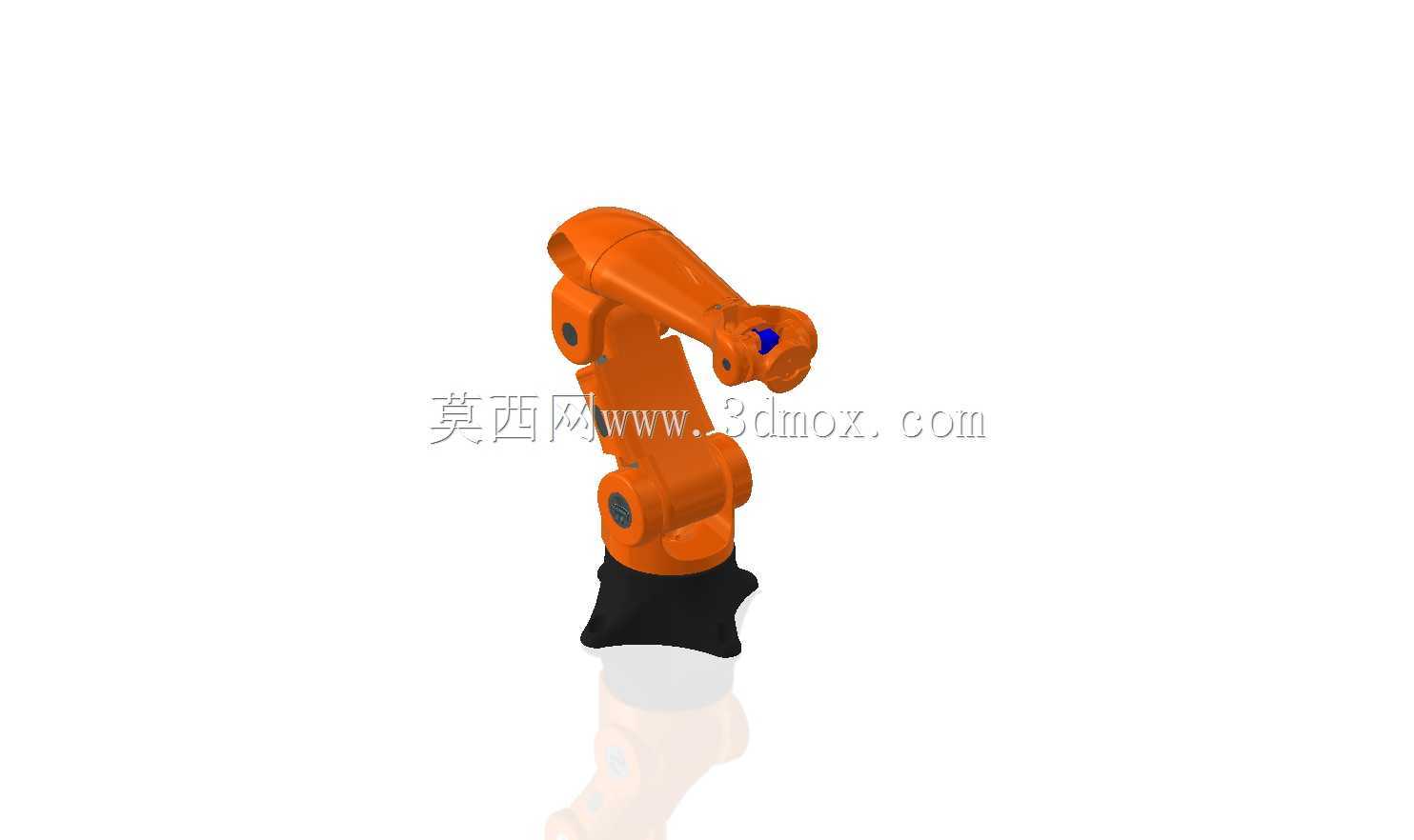

　　从结构刚性的角度考虑，大臂和小臂的内部都做了加强筋布局，筋板的走向沿着臂体受力的方向排布，在承受额定负载的时候，臂体的变形量控制在毫米级以内，不会因为臂体挠曲变形影响末端的定位精度。关节处的轴承安装位设计了定位止口，装配时轴承可以直接压装到位，不需要反复调整同轴度，降低了装配难度，也能保证关节转动的顺畅度，不会出现卡滞或者转动阻尼不均的问题。整体配色采用工业场景常见的警示橙色搭配黑色基座，在车间环境里辨识度很高，能提醒周边操作人员注意设备运动范围，避免误入作业区间发生安全事故。
