3D打印机用Mosfet功率扩展模块结构

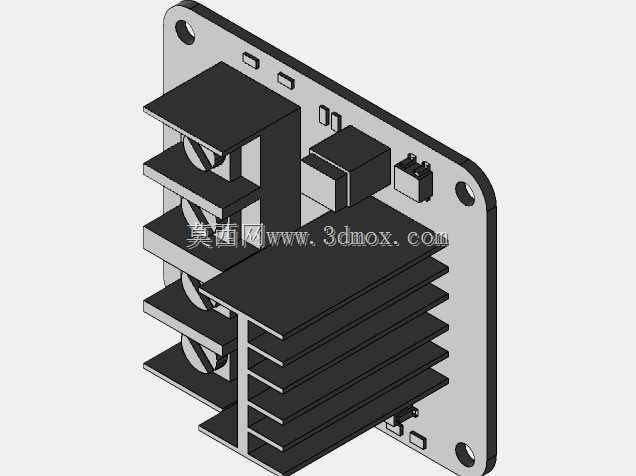

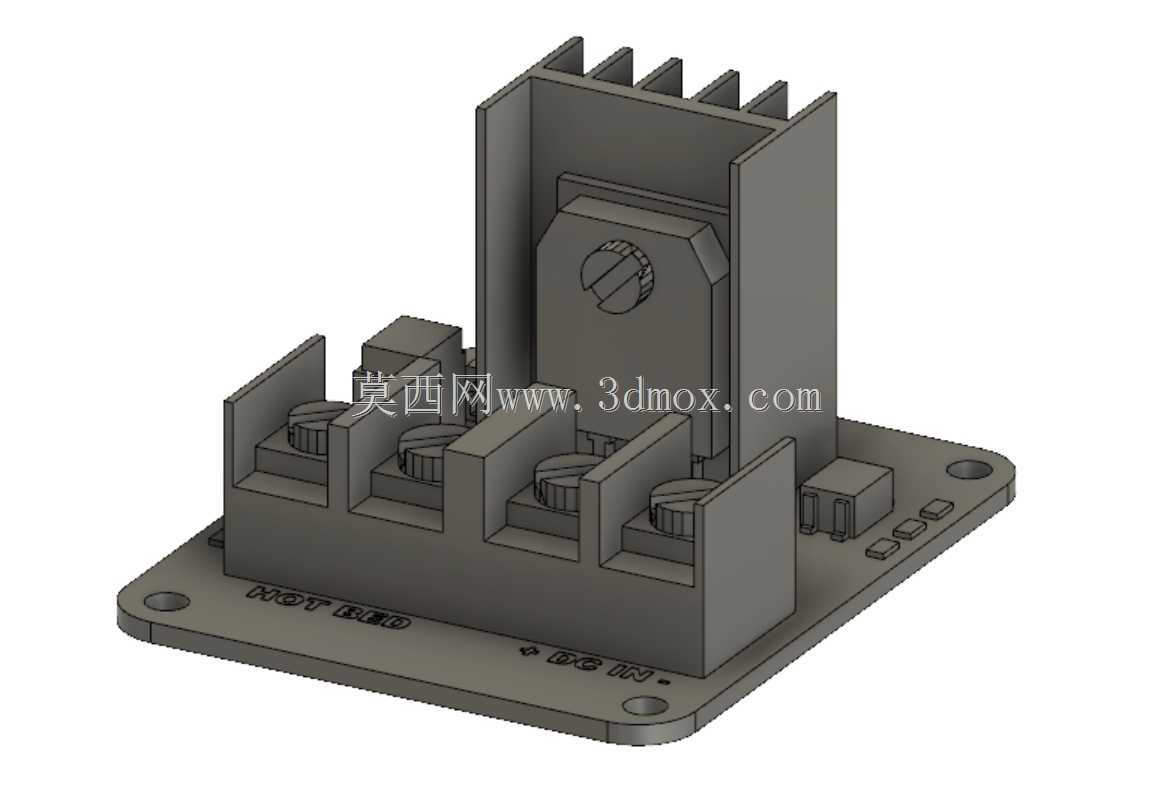

　　在桌面级FDM3D打印机的改装与量产机型设计中，热床、大尺寸挤出头加热棒的负载电流往往会超出主板原生MOS管的承载上限，长时间满负荷运行容易出现主板过热、驱动烧毁甚至供电回路起火的隐患，这款外置Mosfet功率扩展模块正是针对这一实际工程痛点设计的独立驱动单元。从结构布局来看，模块整体采用方形安装底板作为承载基础，底板四角预留了沉头安装孔，可直接通过M3螺丝固定在打印机铝型材框架的预设槽位或者电控箱内部的安装平面上，安装孔位的间距适配主流桌面级3D打印机的电控安装标准，不需要额外打孔改孔就能完成原位替换或者加装。底板上方集成了三组大电流接线端子，端子之间设置了绝缘分隔筋，能避免接线过程中多股铜线外露导致的极间短路问题，

　　端子的压线结构采用螺丝锁紧式设计，可适配12AWG到18AWG的多股硅胶线，满足热床15A以内持续电流、挤出头加热棒5A以内持续电流的载流需求，接线端的标识直接模印在底板平面上，区分输入正负极、输出负载端，接线时不需要额外对照说明书就能完成线路接驳，降低改装过程中的接错线概率。模块核心的Mosfet管通过导热绝缘垫贴合在立式铝挤散热片上，散热片采用多鳍片直立结构，鳍片间距预留了足够的自然对流空间，不需要额外加装散热风扇就能满足持续满载工况下的散热需求，散热片与底板之间通过卡扣加螺丝的双重固定方式连接，能避免打印机运行过程中Y轴、Z轴快速移动产生的振动导致散热片移位，保证Mosfet管与散热片的贴合压力始终处于合理区间，

　　不会因为长期振动出现导热间隙增大、热阻升高的问题。散热片旁侧预留了信号输入接插件的安装位，可通过杜邦线连接主板的加热控制信号端，信号回路与功率回路在结构上做了物理分隔，减少大电流通断过程中产生的电磁干扰对主板温度采样信号、步进电机驱动信号的影响。底板上还集成了状态指示LED的安装位与续流二极管的预留焊盘，当Mosfet导通时LED点亮直观显示模块工作状态，续流二极管可吸收加热棒这类感性负载断开瞬间产生的反向电动势，避免反向电压击穿Mosfet管，提升模块在高频通断控制场景下的使用寿命。从安装边界来看，模块整体高度控制在45mm以内，不会和打印机框架内的同步带、拖链、线材等运动部件产生干涉，底板边缘做了R2圆角处理，

　　安装过程中不会割伤线材或者操作人员的手部。实际应用场景中，这类模块既可以用于老款3D打印机的热床驱动改装，替换已经老化过热的板载Mosfet电路，也可以作为大尺寸高温3D打印机的标配功率驱动单元，将大电流负载从主控板上分离出去，降低主控板的发热负荷，提升整机长时间连续打印的运行稳定性。设计过程中充分考虑了桌面级设备的装配公差，所有接线端子的高度、散热片的安装位置都做了防呆设计，非专业用户也能按照接线指引完成装配，不需要额外调整结构件的位置。模块的所有结构棱角都做了倒角处理，没有尖锐的毛刺边，符合民用电子设备的结构安全要求，散热片的鳍片末端做了卷边处理，避免安装调试过程中划伤手指。在载流能力匹配上，结构设计时预留了20%的电流余量，即使在环境温度40℃的封闭机箱内持续运行，Mosfet管的壳温也能控制在70℃以内，远低于器件的额定工作温度上限，不会出现过热降频或者烧毁的问题。
