彩色分件式曲柄滑块传动机构三维建模

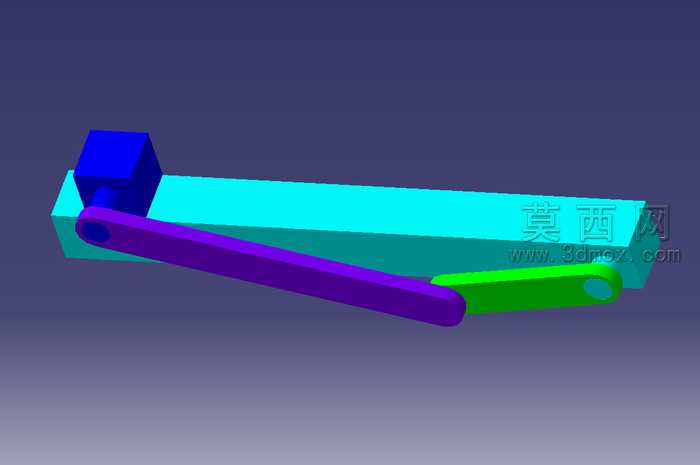

本作品为经典曲柄滑块传动机构的三维建模成果，建模过程严格遵循机械设计原理完成各部件的参数化构建，首先依据曲柄滑块机构的运动行程配比，确定曲柄回转半径、连杆长度、滑块导程的核心尺寸参数，保证机构运动过程中无死点卡滞、传动行程符合设计预期。建模阶段对各部件进行独立零件构建：曲柄部件采用回转类零件建模逻辑，完成轴孔、连接端的特征搭建，保证与连杆铰接处的配合公差符合装配要求；连杆部件采用长杆类零件建模方式，两端铰接孔保持同轴度要求，杆身做等强度结构优化，避免运动过程中出现应力集中；滑块部件采用方块类零件建模，底部与导轨配合面做平面度约束，前端与连杆铰接位置预留合理装配间隙；导轨部件作为滑块的运动导向载体，建模时保证导向面的平直度，为滑块提供稳定的直线运动支撑。材质与渲染阶段采用差异化分色方案区分各运动部件：曲柄采用深蓝色哑光材质，连杆采用紫色哑光材质，摇杆部件采用亮绿色哑光材质，滑块采用亮蓝色哑光材质，导轨采用青蓝色哑光材质，通过高对比度的色彩区分，可直观辨识各部件的运动边界与传动关系，渲染时采用均匀柔和的环境光，避免部件表面出现过强反光遮挡结构细节，背景选用深灰蓝色纯色背景，进一步突出机构本身的结构特征。装配阶段严格按照运动副约束关系完成配合：曲柄与固定基座间添加回转副约束，保证曲柄可绕固定轴做整周回转运动；曲柄与连杆间添加铰接回转副，保证两者可相对转动；连杆与滑块间添加铰接回转副，同时滑块与导轨间添加直线移动副约束，完整复现曲柄滑块机构将回转运动转化为直线往复运动的核心传动逻辑，各运动副间预留合理的装配间隙，还原真实机械结构的装配状态，可直观展示动力从曲柄输入端输入后，经连杆传递最终带动滑块做直线往复运动的完整动力传递路径，清晰呈现经典平面连杆机构的运动原理与结构组成。
