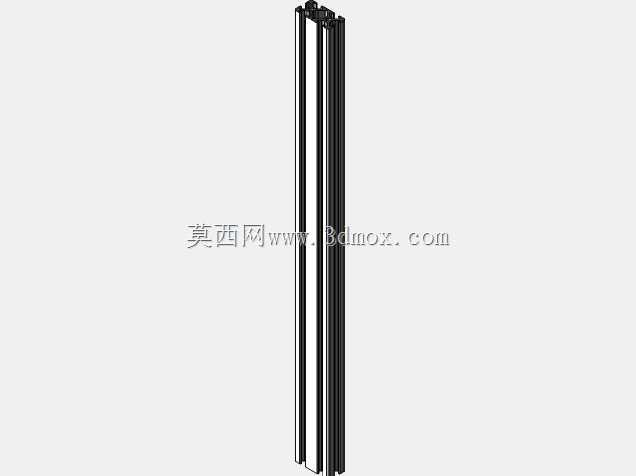

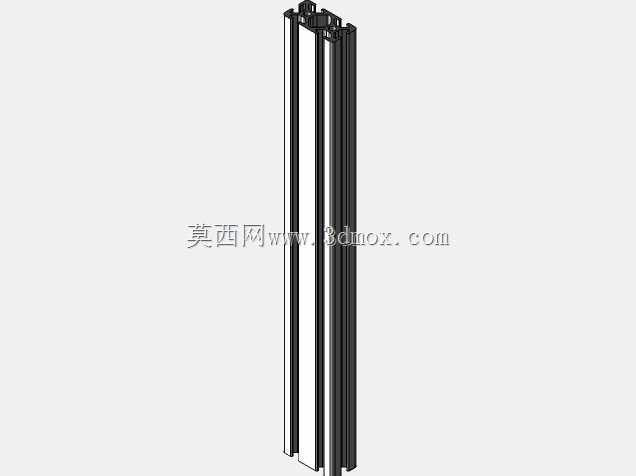

多规格20x40工业铝型材结构设计

　　在非标自动化设备、小型工作台、检测治具、3D打印机架这类轻量化结构搭建场景里，20系列铝型材一直是小尺寸安装空间下的首选基材，这次的20x40截面铝型材覆盖了300、350、400、450、500、510、550、600共8种常用定尺长度，基本能覆盖大部分小型设备的横向支撑、竖向立柱的选型需求，不用设计人员额外做裁切余量的冗余计算，直接按实际安装边界选对应长度即可。从截面设计来看，20x40的矩形截面属于窄边高刚性取向，20mm的窄边尺寸适合安装空间局促、对型材外露宽度有严格限制的位置，比如设备侧边的走线槽安装位、小型防护栏的横向横杆、桌面型工装的支撑立柱，40mm的长边方向能提供足够的抗弯截面模量，在单端固定或者跨距支撑的场景下，

　　比2020方型材的抗形变能力提升接近一倍，能减少支撑点的布置密度，降低整体框架的连接件用量。型材的槽口采用行业通用的欧标槽设计，槽宽适配标准T型螺栓、滑块螺母，不需要额外做攻丝处理，安装时直接将紧固件卡入槽内就能调整位置，对于需要频繁调整安装位的传感器支架、拖链固定座、操作面板挂架这类附件来说，后期改位不需要重新打孔，只需要松掉螺栓滑动到目标位置锁紧即可，能大幅缩短设备调试阶段的结构调整周期。设计时特意保留了型材端面的标准安装孔位，不同长度的型材端面中心孔位置统一，搭配对应的端面连接板、角码就能快速拼接成矩形框架，不需要额外做端面加工，对于小批量定制的设备机架来说，能省去外协机加工的等待时间，直接用标准配件完成组装。从安装边界来看，

　　20x40型材的40mm边方向安装时，相邻型材的中心距可以控制在40mm整数倍，搭配同系列的2020、2080型材时，拼接面能完全齐平，不会出现台阶差，做设备外防护面板安装时，亚克力板、钣金门板能直接贴在型材表面固定，不需要额外加调整垫片。在实际设备应用里，这类小截面铝型材常用来做小型皮带线的侧边支撑，因为20mm的窄边不会占用皮带线两侧的操作空间，操作人员在皮带线旁取放工件时不会被型材凸边磕碰；也可以用来做电气柜内部的元件安装梁，40mm的高度方向有足够的空间走线，强电弱电可以分槽布置在型材两侧的槽位里，减少电磁干扰；在桌面型实验设备里，这种多长度规格的铝型材可以直接拼接成设备的主体框架，重量比同尺寸的方钢框架轻60%以上，

　　搬运和调整位置时不需要起重设备，两个人就能完成移位。型材的壁厚设计兼顾了刚性和轻量化要求，在600mm长度的简支梁状态下，中间挂载10kg的负载时，形变量能控制在0.2mm以内，满足大部分小型检测设备、实验工装的精度要求，不会因为框架形变导致传感器检测位置偏移、运动部件卡滞。槽口内部的加强筋设计，能避免T型螺栓锁紧时槽口出现张角变形，多次拆装后槽口的尺寸精度依然能保持，不会出现螺栓卡滞、滑牙的问题。不同长度的型材端面都做了去毛刺处理，组装时不会划伤操作人员，也能保证端面连接板和型材端面完全贴合，连接后的框架整体垂直度更容易保证，不需要后期反复调校。在做三维建模时，每一种长度的型材都保留了完整的槽口细节、端面孔位特征，设计人员在装配时可以直接调用对应长度的模型，和角码、螺栓、连接板等标准件做配合检查，不会出现装配干涉，也能直接从模型里导出BOM清单，统计不同长度型材的用量，直接发给供应商裁切，不用二次绘制加工图。对于做小型自动化设备、教学实验装置、桌面型工装的结构工程师来说，这种覆盖常用长度的标准铝型材模型，能大幅减少建模时的重复工作量，也能避免因为自行绘制型材截面出错导致的加工尺寸偏差，组装时能直接匹配市面上的标准铝型材配件，不用定制特殊连接件，降低整体的物料采购成本。
