2020铝型材正交滑移导向模组结构

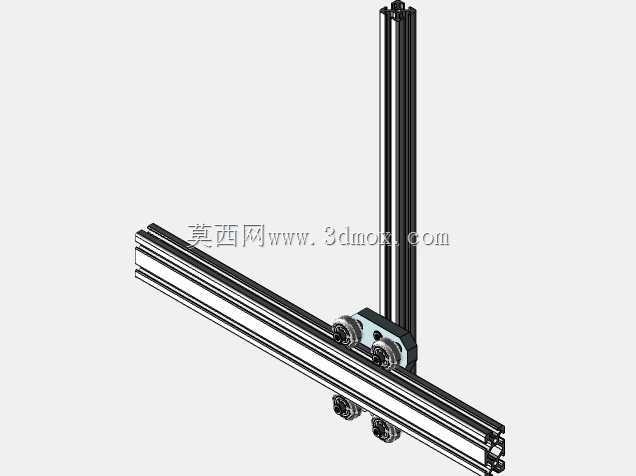

　　这套正交布置的铝型材滑移导向结构，在桌面级非标工装、小型检测工位、3D打印运动轴、轻型移栽台以及教学实验台架上十分常见。整套机构以两根20系列工业铝型材作为承载骨架，一根沿水平方向铺设作为横向运动基准，另一根沿竖直方向固定在横向滑座上，形成Z向升降导向，两轴在空间上呈90度正交，能够在有限安装空间内完成平面内的横移与高度调整动作。

　　从实际使用场景看，这类轻型导向模组多用于负载不大但对走线整洁、拆装效率要求较高的场合。水平型材承担滑座、竖直型材以及末端执行件的重量，竖直型材则引导安装板上下移动，常见搭配包括视觉相机支架、扫码枪固定架、点胶阀升降架、小型吸盘拾取机构以及实验室传感器调节架。由于铝型材本身自带T型槽，传感器安装片、拖链固定座、限位挡块、线槽和防护罩都可以通过T型螺栓直接卡在槽内，不需要在梁体上额外钻孔，后期调整工位行程时只需松开紧固件重新定位即可。

　　结构设计上，水平运动部分采用多组偏心滚轮夹持在铝型材的圆柱滚道面上。滚轮分布在型材上下两侧，通过偏心轴调节预紧量，消除滑座与型材之间的间隙。相比滚珠直线导轨，这种滚轮夹持方案对型材安装面的直线度要求更低，抗粉尘能力更好，运行噪音小，维护时只需清理滚道并检查滚轮磨损情况。竖直滑座同样依托滚轮组与竖梁配合，承担末端工装的侧向力矩；为平衡竖直方向负载，实际装机时通常会在竖梁顶部加装气弹簧、配重块或者同步带牵引结构，避免滑座在断电状态下自由下坠。

　　建模过程中需要重点处理铝型材截面与滚轮包络的配合关系。20系列型材的槽宽、槽深以及圆柱滚道半径决定了滚轮接触角，滚轮外径和宽度要保证在全行程内始终压在滚道面上，不能出现轮缘蹭槽或者单点接触。横向滑座采用薄板折弯件或者铣削板件，板厚根据悬臂长度选取，竖梁根部需要增加加强筋，防止水平滑座移动时竖梁发生摆动。连接螺栓的位置要避开型材槽内螺母的运动范围，紧固件沉入板件表面，保证外侧没有突出棱角。

　　安装边界方面，水平梁两端需要预留端盖和限位块的空间，梁体支撑间距不宜过大，否则中部会在滑座移动到悬臂位置时产生明显挠度。竖直梁的有效行程由末端执行件的最低工作位和最高避让位决定，设计时要在行程两端留出机械硬限位，防止滚轮脱出型材。走线可以沿型材槽内布置微型线槽，横向拖链一端固定在机架上，另一端跟随横移滑座；竖直方向线缆则通过竖梁侧面的理线夹收纳，避免随轴运动时与滚轮发生干涉。

　　从受力角度校核，水平梁主要承受竖直向下的弯曲载荷，竖梁与横移滑座的连接面承受倾覆力矩，因此连接螺钉应尽量分散布置，增大抗扭力臂。滚轮预紧不能过大，否则会增大推动阻力并加速滚轮磨损；预紧过松又会在启停瞬间产生冲击间隙。调试时通常先让滑座在全行程内手动推拉，感受阻力均匀后再锁紧偏心螺母，最后在几个典型工位打表检测重复定位偏差。

　　整套结构的优势在于模块化程度高，铝型材可以按需求裁切长度，滚轮滑座能够作为标准件复用，轴数扩展也很方便。在同一根水平梁上增加第二组滑座，或者在竖梁末端叠加旋转轴，就能演变为多工位调节机构。对于结构设计人员来说，完成三维建模时不仅要还原型材外观，更要把滚轮接触位置、槽内螺母空间、螺栓装配顺序和运动极限位置表达清楚，这样后续出工程图、制作BOM清单以及现场装配时才不会出现干涉和返工。
