30系列欧标工业铝型材框架搭建构件

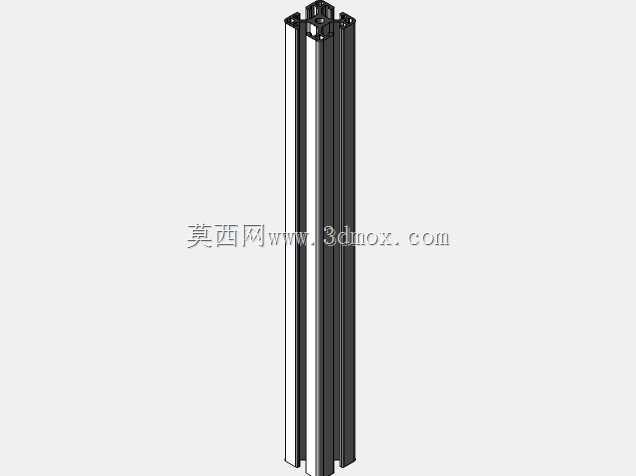

　　做非标自动化设备设计快十年，3030规格的铝型材几乎是每个项目绕不开的基础构件，这次拿到的这款30x30截面铝型材，是日常做小型设备机架、防护围栏、物料台架最常用的规格之一。先从实际应用场景说，这类型材在电子组装生产线的边工位工作台、小型检测设备的承载框架、实验室测试工装的支撑结构、3D打印设备的外框架、仓储区域的轻型物料货架上都有大量应用，相比传统方管焊接的框架，铝型材搭建的结构不需要焊接作业，现场组装只需要配套的角件、螺栓、T型螺母就能完成，后期调整工位布局、增减功能附件的时候，只需要松掉对应位置的紧固件就能重新拆装，不会像焊接结构那样改动就需要切割、重新焊接、做表面处理，维护改造成本低很多。

　　从设计思路上看，这款型材采用的是常见的四槽口对称截面设计，四个侧面都预留了标准T型槽道，槽道的尺寸适配常规的M6T型螺母，不管是在哪个面安装钣金护板、亚克力门板、传感器安装支架、走线槽、脚轮或者脚杯，都不需要额外在型材上打孔攻丝，直接把螺母塞进槽道里滑动到对应安装位置，拧紧紧固件就能完成固定。截面的壁厚属于常规承载级别的规格，做单根长度1米以内的竖向支撑，搭配同规格型材做横向连接的时候，静态承载能力可以满足大部分轻型设备的承重需求，不会出现明显的挠度变形，要是做更长跨度的横向梁，也可以通过在型材槽道内加装钢制加强筋的方式提升抗弯性能，适配更大的承载场景。

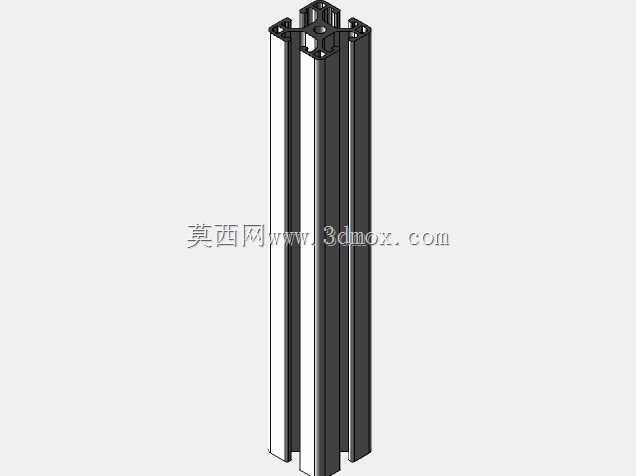

　　外形尺寸上，这款型材的外轮廓是严格的30mm×30mm正方形截面，四个边角做了标准的R角过渡，不会像直角方管那样有锋利的锐边，安装作业的时候不容易划伤操作人员，也能避免安装护板的时候应力集中导致板材崩边。型材的端面是平整的切割面，可以直接配套3030规格的端盖封盖，既美观也能防止灰尘、切削碎屑掉进型材的中空腔体内，要是需要做多段型材的对接，也可以用对应的端面连接块，把两根型材沿长度方向拼接成更长的构件，不需要额外做焊接或者打孔加工。安装边界这块要注意，设计框架的时候，相邻两根型材通过角件连接的时候，角件本身会占用大概15mm左右的安装空间，所以做整体框架尺寸核算的时候，要提前把连接件的尺寸余量留出来，避免出现整体尺寸超差的问题；槽道的中心距型材外边缘的距离是标准的7.5mm，安装板件的时候，板件的开孔位置要对应这个尺寸，不然会出现紧固件对不上孔位的情况。另外型材的中空腔体是标准的方形通孔，要是需要在型材内部走气管、电线，也可以直接把管线从腔体内穿过去，让整个框架的外观更整洁，不会有明线外露的杂乱感，做设备外观防护的时候也更方便。

　　实际选型的时候，要是做带振动的设备框架，比如小型振动盘的支撑台，就可以选择壁厚更厚的同截面型材，搭配弹性紧固件来缓冲振动，要是做纯静态的展示架、防护围栏，常规壁厚的这款型材就完全能满足使用需求。日常建模的时候，这类标准型材不需要自己从头绘制截面，直接调用对应规格的截面草图沿长度方向拉伸就能生成，不过要注意槽道的细节尺寸要和实际采购的型材样本对齐，不然做装配的时候会出现螺母塞不进去、角件装不上的干涉问题，很多新手工程师容易犯的错就是随便找个3030型材的模型用，结果实际采购回来的型材槽道尺寸和模型不匹配，导致加工出来的连接板全部报废，耽误项目进度。这款型材的截面设计是比较成熟的通用款，市面上大部分的铝型材厂商都有同规格的量产件，采购周期短，成本也比较低，配套的紧固件、连接件、装饰配件都非常齐全，不需要开模定制，对于短周期的非标项目来说，能大幅减少物料采购的等待时间，也能降低项目的物料成本。另外在做模块化设备设计的时候，用这类标准铝型材搭建基础框架，可以把不同的功能模块做成标准的安装单元，后期客户需要升级设备功能的时候，只需要在框架的对应槽位上加装新的功能模块就行，不需要重新制作整个机架，设备的迭代升级成本会低很多。
