3D打印机火山V6加热喷头结构设计

　　这款火山V6加热喷头是熔融沉积型3D打印设备的核心挤出终端部件，日常作业中直接决定耗材熔融效率与出丝稳定性，在大流量高速打印场景下的适配性表现尤为突出。区别于普通短程喷头的结构设计，这款喷头加长了熔融腔室的轴向长度，能够容纳更长的耗材熔融段，在相同送料速度下可以让耗材获得更充分的受热时长，适配大口径喷嘴作业时，能够稳定支撑每小时数十克的耗材挤出量，大幅缩减大尺寸模型的打印周期。

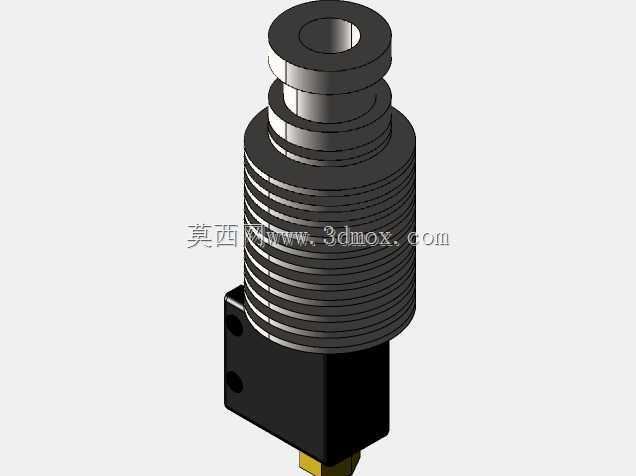

　　从结构布局来看，上部的散热段采用多圈环形散热鳍片设计，鳍片的间距、厚度经过反复校核，既保证足够的散热面积阻断热量向上传导，避免耗材在上部送料通道提前软化膨胀造成堵料，又不会因为鳍片过密增加不必要的结构重量，给运动轴带来额外负载。散热段上部的标准外螺纹接口，能够直接适配市面上主流的远程鲍登送料支架、近程挤出机安装座，不需要额外设计转接件，安装时只需保证螺纹旋合深度达到3到5个螺距，即可保证送料通道的同轴度，避免送料阻力异常增大。

　　中部的隔热衔接段采用低导热系数的合金材质加工，作为散热区与加热区的热隔离屏障，能够将上部散热段的温度稳定控制在耗材玻璃化转变温度以下，即使加热块持续保持两百摄氏度以上的工作温度，上部送料通道内的耗材也不会提前软化，从根源上减少堵头、溢料的故障概率。下部的加热块采用方正的块状结构，侧面预留了标准的加热棒安装孔与热敏电阻固定位，安装时只需将加热棒、测温元件插入对应孔位，用顶丝锁紧即可完成固定，加热块的端面与喷嘴的贴合面经过平面度处理，能够保证热量高效传导到喷嘴内部，减少局部热损耗。

　　喷嘴部分采用通用的M6螺纹接口，用户可以根据打印需求更换不同口径的喷嘴，从0.2mm的精细打印口径到1.2mm的大流量高速打印口径都能直接适配，更换时只需按照标准扭矩拧紧，保证喷嘴端面与加热块紧密贴合即可，不需要额外调整其他结构。整个喷头的径向最大尺寸控制在散热鳍片的外圆直径范围内，轴向总长度经过优化，安装到X轴运动滑台上之后，不会和打印平台、模型固定夹产生运动干涉，打印过程中运动到平台边缘位置时，也不会触碰设备的机架边框。

　　实际应用场景中，这款喷头既可以适配普通PLA、ABS等常规打印耗材，也能稳定支撑PETG、TPU、碳纤维填充耗材等特殊材料的打印作业，大流量的熔融设计让它在打印大尺寸填充结构、厚壁模型时，不会因为供料不足出现断丝、层间粘结不牢的问题。设计过程中充分考虑了日常维护的便捷性，散热段、隔热段、加热块、喷嘴之间都采用标准螺纹连接，出现堵头、耗材碳化等故障时，可以快速拆解清理，不需要整体更换整个喷头组件，能够有效降低设备的后期维护成本。同时整个流道内部采用平滑过渡设计，没有突兀的台阶或死角，耗材在流道内推送时阻力均匀，不会出现残料滞留、不同颜色耗材切换时串色严重的问题，能够满足多色打印、耗材频繁切换的使用需求。
