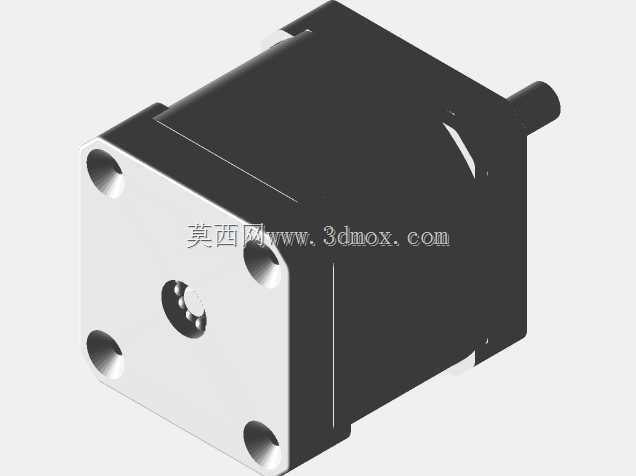

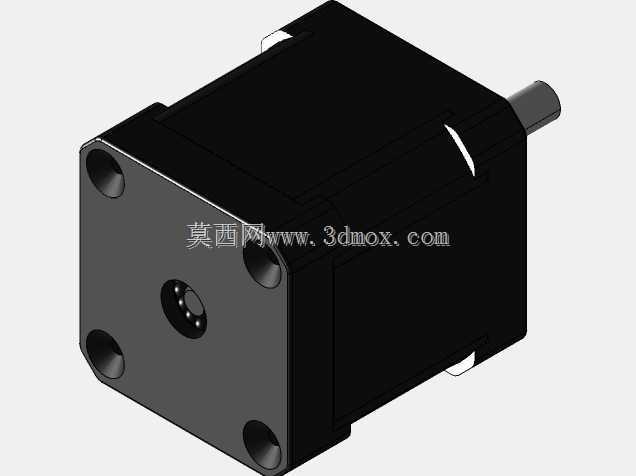

Nema17规格42mm步进电机结构设计

　　在桌面级自动化设备、小型数控加工装置、3D打印运动模组、精密点胶位移平台这类对安装空间有严格限制的场景里，42规格的Nema17步进电机是应用覆盖率极高的执行元件，这类电机的输出扭矩、安装定位尺寸、轴伸配合精度，直接决定了整套运动机构的运行平稳性与重复定位精度。做这类电机的三维结构建模时，首先要锚定的是安装法兰的边界尺寸，42mm见方的法兰端面是Nema17系列的核心标识，四个安装孔的中心距需要严格匹配通用安装规范，孔位的公差带要兼顾螺丝装配间隙与定位精度要求，避免实际装配时出现孔位错位、安装面贴合不严的问题。

　　从实际选型应用的角度看，这款机身长度48mm的步进电机，输出扭矩能够覆盖大多数轻载直线运动、低速旋转传动的需求，比如小型皮带滑台的驱动、雕刻机Z轴的进给、自动化分拣料道的拨杆驱动，都能适配。建模过程中，轴伸部分的尺寸是重点校核对象，出轴直径、轴伸长度、轴上扁位的尺寸与位置，直接关系到和同步轮、联轴器、齿轮等传动件的配合可靠性，扁位的平面度、轴肩的定位高度都要按照实际传动件的安装要求做细节还原，不能只做简化的圆柱轴处理，否则后续装配时会出现传动件轴向窜动、周向打滑的问题。

　　电机本体的外壳结构设计上，端盖与定子壳体的配合止口是保证电机装配同轴度的关键结构，建模时要还原止口的配合台阶，还原端盖上固定螺丝的沉孔结构，同时要考虑电机出线端的位置与出线空间，避免实际布线时线缆和周边安装结构产生干涉。很多新手建模时容易忽略电机尾部的凸起结构，这部分是电机转子后端轴承的容纳腔，同时部分型号的编码器、阻尼器也会安装在这个位置，做整机结构布局时必须把这部分的尺寸边界算进去，否则会出现尾部和设备机架、其他元器件碰撞的问题。

　　从设计思路上来说，这类标准规格电机的建模不需要做内部电磁结构的还原，重点是把所有外部安装、配合相关的尺寸做精准还原，包括安装面的平面度要求、各个凸台的高度、出轴的径向跳动公差对应的尺寸精度，都要在模型里通过准确的几何特征体现出来。做设备布局时，要提前预留电机的散热空间，虽然这类小步进电机的发热功率不算大，但在密闭安装空间里长时间运行时，外壳周围预留3-5mm的空气流通间隙，能有效降低电机温升，避免扭矩输出出现衰减。

　　实际装配场景中，这类电机的安装面通常会和铝型材的端面、滑台的安装立板配合，建模时要考虑安装螺丝的长度适配，螺丝穿过安装板后拧入电机端盖的螺纹深度不能超过端盖的有效螺纹长度，避免螺丝顶到电机内部的定子绕组造成短路。同时出轴上装配传动件时，要预留轴端的顶丝固定空间，顶丝的锁紧位置要对应轴上的扁位，不能直接顶在光轴表面，否则长期运行会出现轴面损伤、传动件松动的问题。

　　在不同的应用场景里，这款电机的安装方式也有区别，水平安装时要重点考虑轴伸端的径向负载，不能超过轴承的额定径向载荷，避免长期运行出现轴承磨损、输出轴偏心的问题；垂直安装时要考虑断电状态下的轴系自锁能力，搭配合适的阻尼器或者抱闸结构，避免负载下滑造成位置偏差。建模时把这些安装相关的结构特征做精准还原，能让后续的整机装配校验、干涉检查更贴近实际生产情况，减少从三维设计到实物加工装配时的出错概率，也能让选型人员在设计阶段就准确评估电机和周边结构的适配性，不用反复核对二维图纸的尺寸参数，提升整体设计效率。
