3.00mm间距微适配电源连接器三维设计

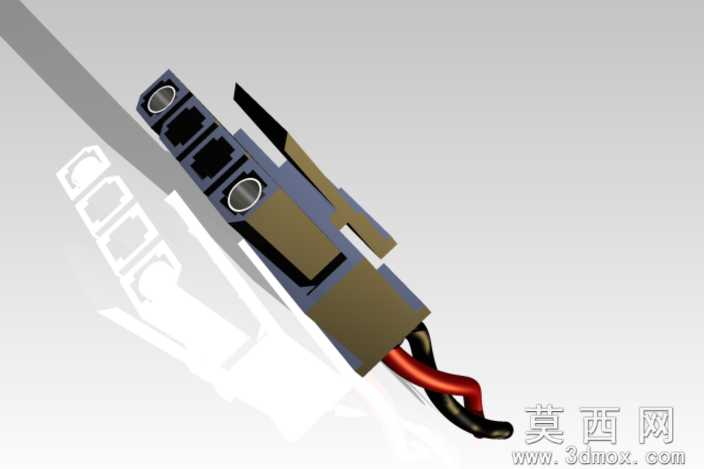

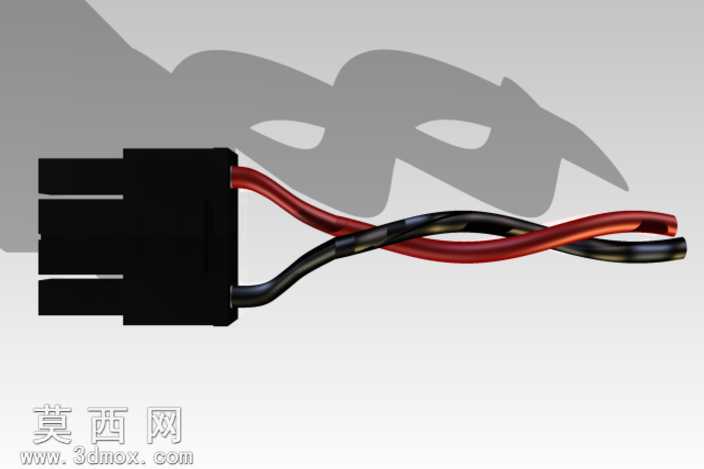

本款3.00mm间距微适配连接器的三维建模工作，围绕小尺寸电性连接部件的精密装配需求展开，建模初期先梳理连接器的功能逻辑：该部件需实现多路电源信号的稳定导通，同时兼顾小空间内的安装固定与线缆引出防护，因此建模全程以实际装配公差要求为基准，保证各部件配合间隙符合电子接插件的行业规范。建模过程中先构建主体绝缘基座结构，基座上预留三个并排的接口腔室，腔室内部设置卡位结构用于固定导电接触端子，基座两侧设计带通孔的固定耳，用于连接器安装时的螺丝锁附，保证使用过程中不会出现移位松脱。导电接触部件采用铜质基材建模，表面做镀镍层的材质表现，还原金属接插件的导电特性与金属光泽，端子与基座的配合采用过盈卡位结构，避免端子在插拔过程中从基座脱出。连接器尾部设计线缆压接结构，分别建模红黑两根电源引出线，线缆外部做绝缘胶皮材质表现，胶皮与连接器尾部的衔接处做防弯折护套结构，模拟实际使用中线缆反复弯折不会出现线芯断裂的防护设计。渲染阶段针对不同部件分配对应材质：绝缘基座采用耐高温阻燃工程塑料材质，调整材质粗糙度与漫反射参数，还原哑光工程塑料的质感；金属固定件与导电端子调整金属反射参数，区分铜质端子与镀锌固定件的色泽差异；线缆胶皮调整软质塑料的反光特性，还原橡胶类材质的柔和质感。结构设计上重点优化插拔导向结构，接口边缘做倒角导向处理，方便对接插头的顺畅插入，同时在接口内部设置防呆卡位，避免反插造成的电路接反问题；基座内部的端子固定槽做加强筋设计，在不增加整体壁厚的前提下提升基座的结构强度，避免插拔力过大导致基座开裂。整体建模严格遵循1:1实物比例，3.00mm的间距尺寸精准控制，各部件的装配关系完整还原，可直接用于电子设备内部连接结构的方案验证、装配模拟以及相关连接件的选型参考，模型的结构细节完整覆盖实际产品的装配、固定、导通、防护全功能需求，材质表现贴合实际工业产品的外观特性，能够直观呈现该款微适配连接器的设计特点与结构优势。
