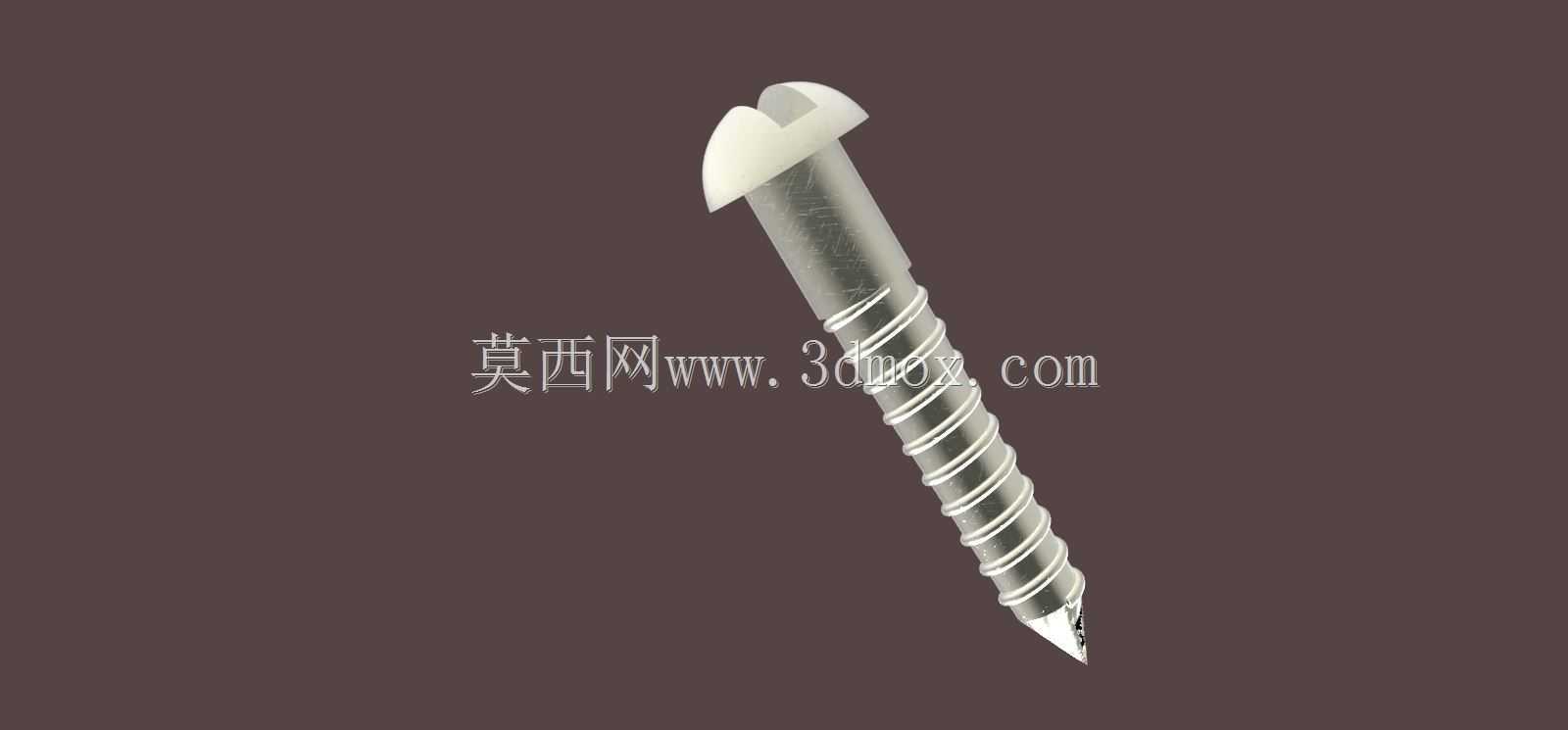

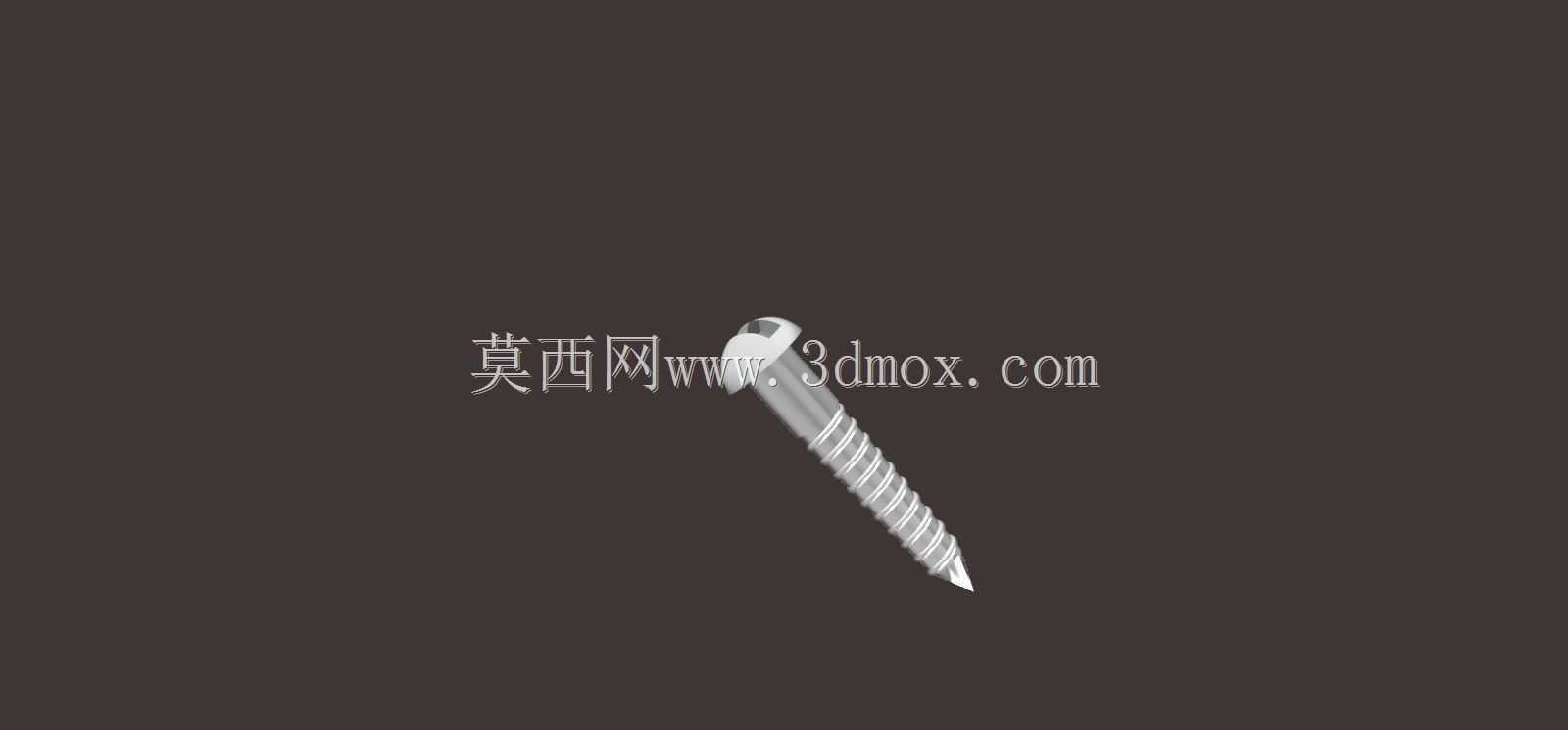

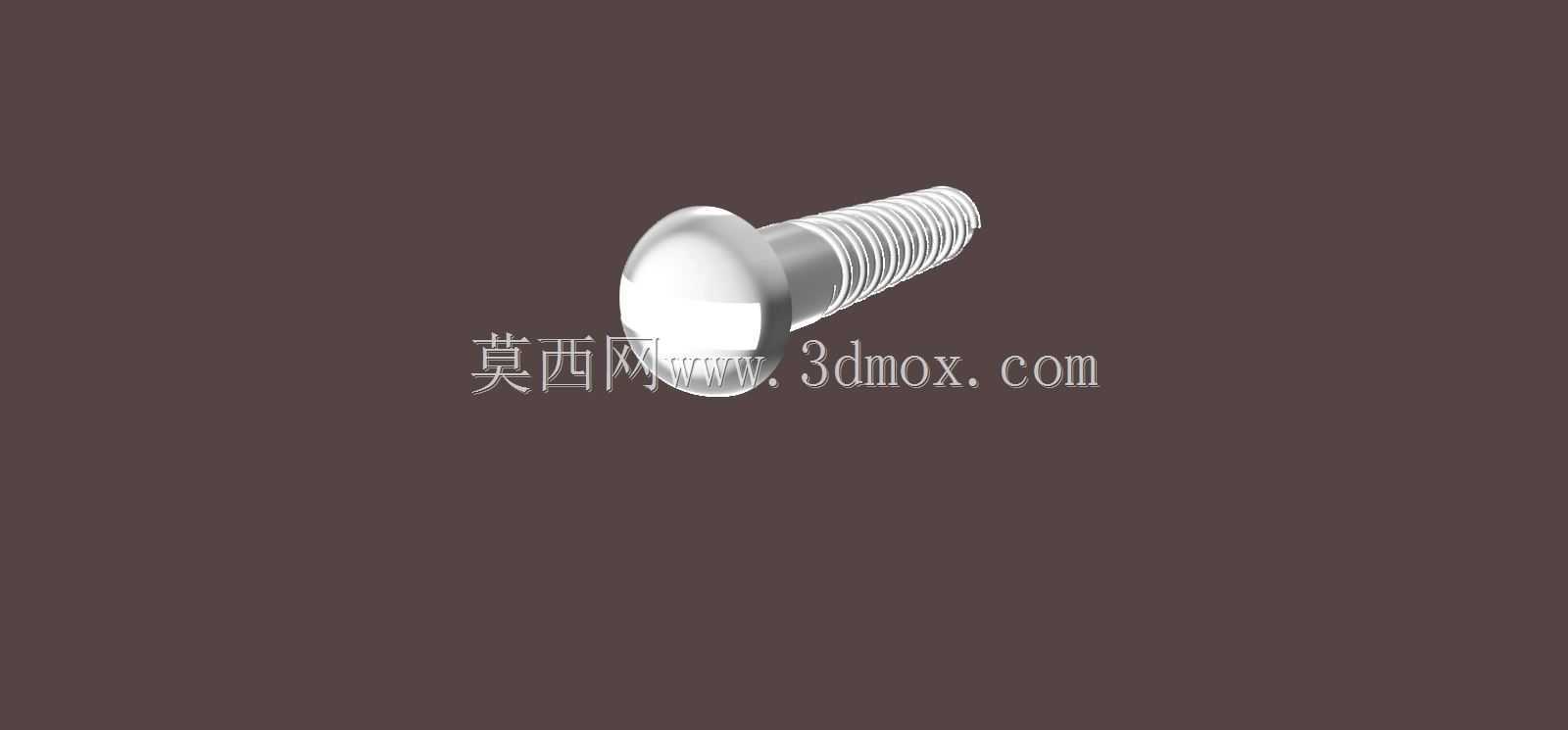

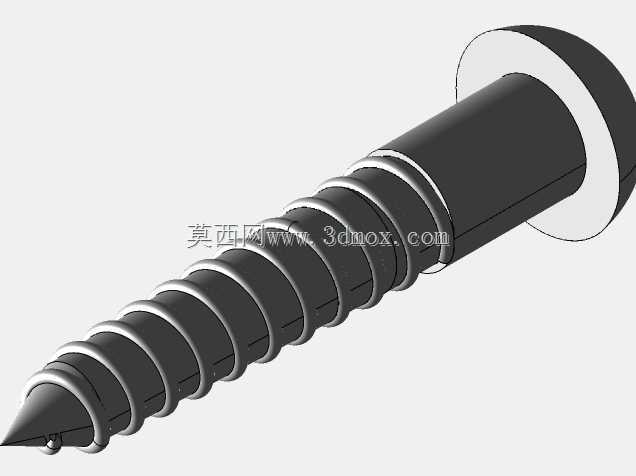

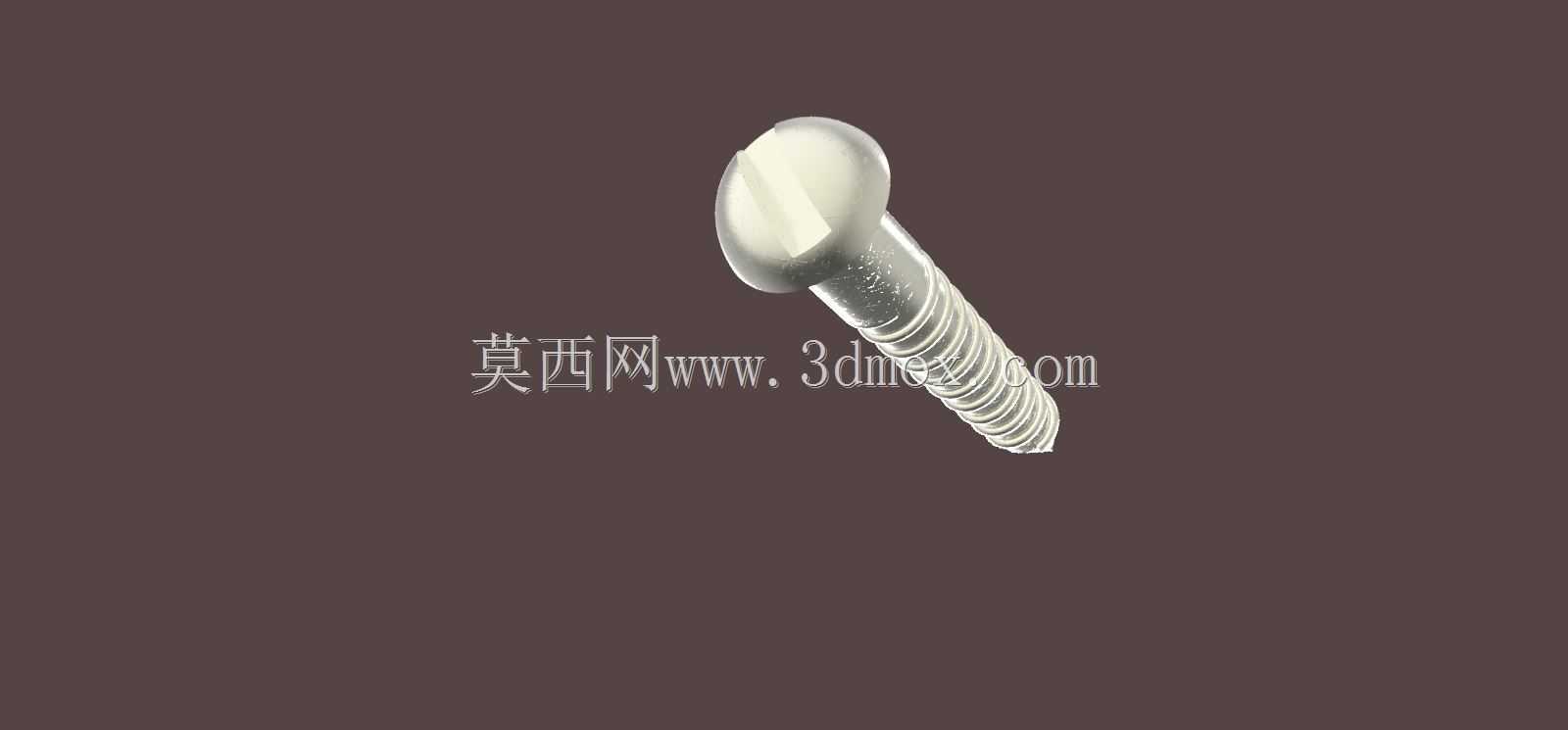

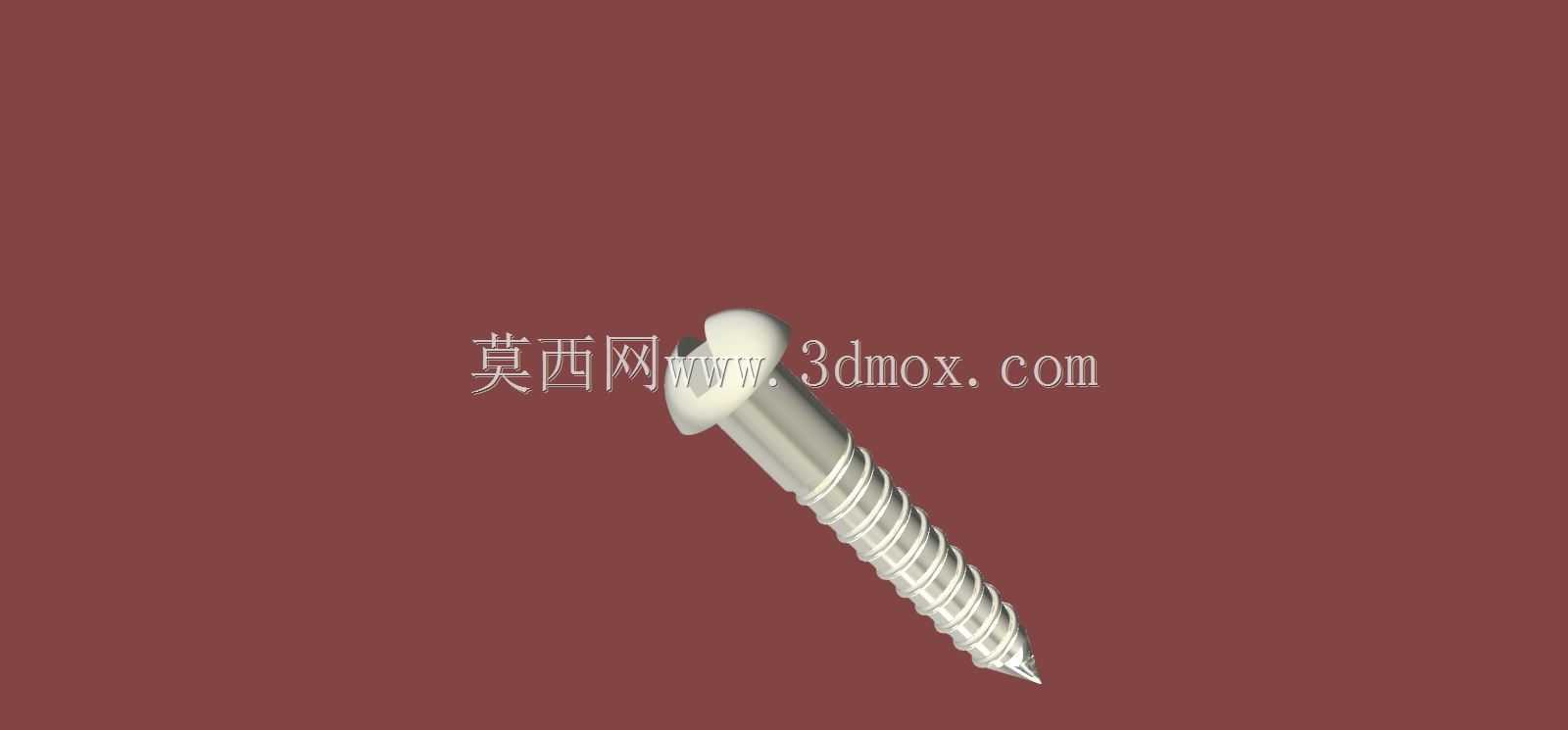

十字槽沉头木螺钉三维结构设计模型

　　日常做木结构装配、家装五金选型、小型设备木质机架固定的时候，木螺钉是绕不开的基础连接件，这次的模型还原的是最常用的十字槽沉头木螺钉结构，完全按照实际量产的紧固件参数做的实体建模，不管是做装配仿真、BOM表统计还是出工程图都能直接用。很多刚入行的结构设计师做木结构连接的时候容易搞错木螺钉和机螺钉的区别，木螺钉的螺纹是专门针对木质基材设计的，牙距更宽，牙型角更锐利，拧入木材的时候可以直接切削出匹配的螺纹牙型，不需要预先攻丝，这一点在模型的螺纹段做了精准还原，螺纹大径、中径、小径的比例完全符合紧固件国标要求，不会出现和实际采购件尺寸对不上的问题。沉头结构的设计是这个型号木螺钉的核心特点，头部的90度锥角可以完全埋入木材表面以下，

　　装配完成后连接件表面没有凸起，不会影响后续的饰面处理或者相邻部件的安装，做家具设计、木质包装箱、户外木构节点的时候，这种沉头结构的实用性远高于盘头或者圆头螺钉，不会出现勾挂衣物、积灰或者干涉其他部件运动的问题。从安装边界来看，这个模型的头部直径、锥面长度、光杆段长度、螺纹段长度还有尖端的切削角度都做了1:1还原，做装配干涉检查的时候可以直接调用，不需要再额外调整安装孔的尺寸参数——实际安装的时候，沉头孔的锪孔深度要刚好匹配头部锥面的高度，锪孔直径比头部直径大0.2到0.3毫米即可，过大会影响连接强度，过小会导致头部无法完全沉平，这些安装逻辑在模型的结构细节里都有对应体现，新手设计师可以直接参考模型的尺寸来设计对应的安装孔位。

　　很多人做木螺钉建模的时候容易忽略尖端的自攻切削结构，这个模型把尖端的收敛角度、螺纹收尾的过渡段都做了还原，实际使用的时候，这个尖端结构可以在拧入初期快速定位，不需要预先打太大的导向孔，针对不同密度的木材，导向孔的直径一般取螺纹小径的60%到80%，硬木取大值，软木取小值，这些实际安装的经验对应到模型上，就是螺纹段和尖端的尺寸比例完全贴合实际使用场景，不会出现建模尺寸和实际使用工况脱节的问题。从应用场景来说，这种木螺钉的适用范围非常广，小到家具组装、家装木作固定，大到木质包装箱的箱板连接、小型机械设备的木质防护外壳固定、户外园林木构件的节点连接，都能用到这个型号的紧固件，做三维装配的时候，直接调用这个模型可以大幅提升建模效率，不需要每次都从零开始绘制螺纹和头部结构。设计思路上，这个模型没有做多余的简化，头部的十字槽深度、槽宽都按照标准旋具的匹配尺寸做了还原，做装配仿真的时候可以直接模拟电动螺丝刀或者手动螺丝刀的旋合过程，检查旋具和螺钉槽的匹配度，避免出现实际装配时螺丝刀打滑、拧坏槽口的问题。另外光杆段的长度设计也符合实际产品的逻辑，靠近头部的光杆段没有螺纹，装配的时候可以让被连接件在光杆段自由滑动，直到螺钉拧紧的时候头部锥面压紧被连接件，这种结构可以让连接更紧密，不会因为螺纹卡滞导致两个被连接件之间出现缝隙，很多新手建模的时候会把螺纹一直做到头部下方，实际生产中这种结构的螺钉装配很容易出现连接松动的问题，

　　这个模型的光杆段和螺纹段的分界位置完全符合量产产品的设计规范，不管是做教学演示还是实际项目的选型参考都很合适。做木质结构连接的时候，还要考虑木材的湿胀干缩特性，木螺钉的螺纹段足够长，可以深入到基材内部足够的深度，即使木材出现小幅的干缩变形，螺纹的咬合深度也能保证连接强度不会出现明显下降，这一点在模型的螺纹长度比例上也有体现，螺纹段长度占整个螺钉长度的70%左右，既保证了足够的咬合力，也预留了足够的光杆段来压紧被连接件。另外沉头头部的厚度设计也兼顾了强度和沉平的需求，头部不会因为太薄导致拧紧的时候出现头部断裂的问题，也不会因为太厚导致需要锪的孔过深，破坏基材的结构强度，这些细节的尺寸平衡都是实际量产紧固件经过无数次验证的成熟设计，模型完全还原了这些尺寸比例，不需要设计师再去反复核对标准手册的参数。
