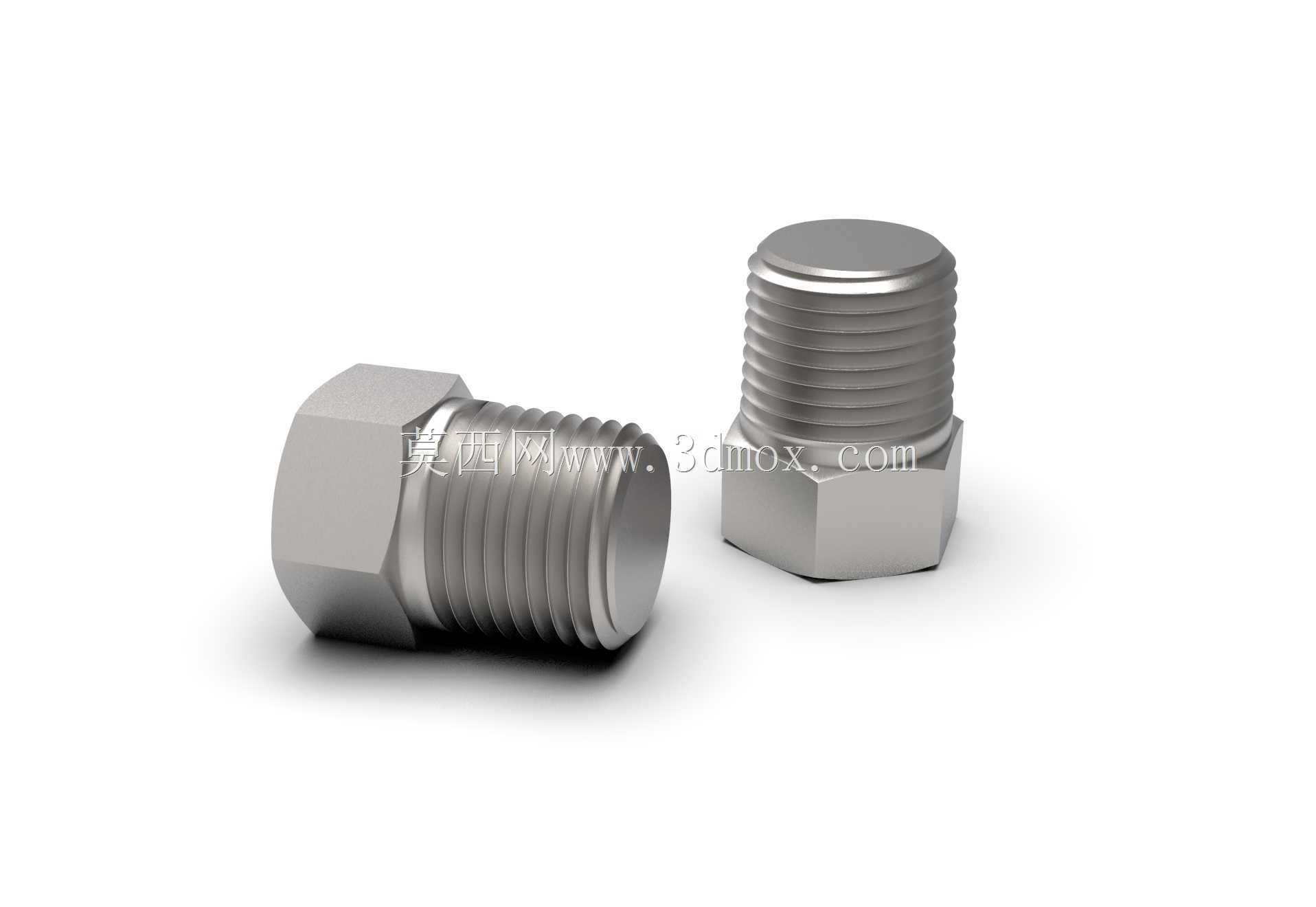

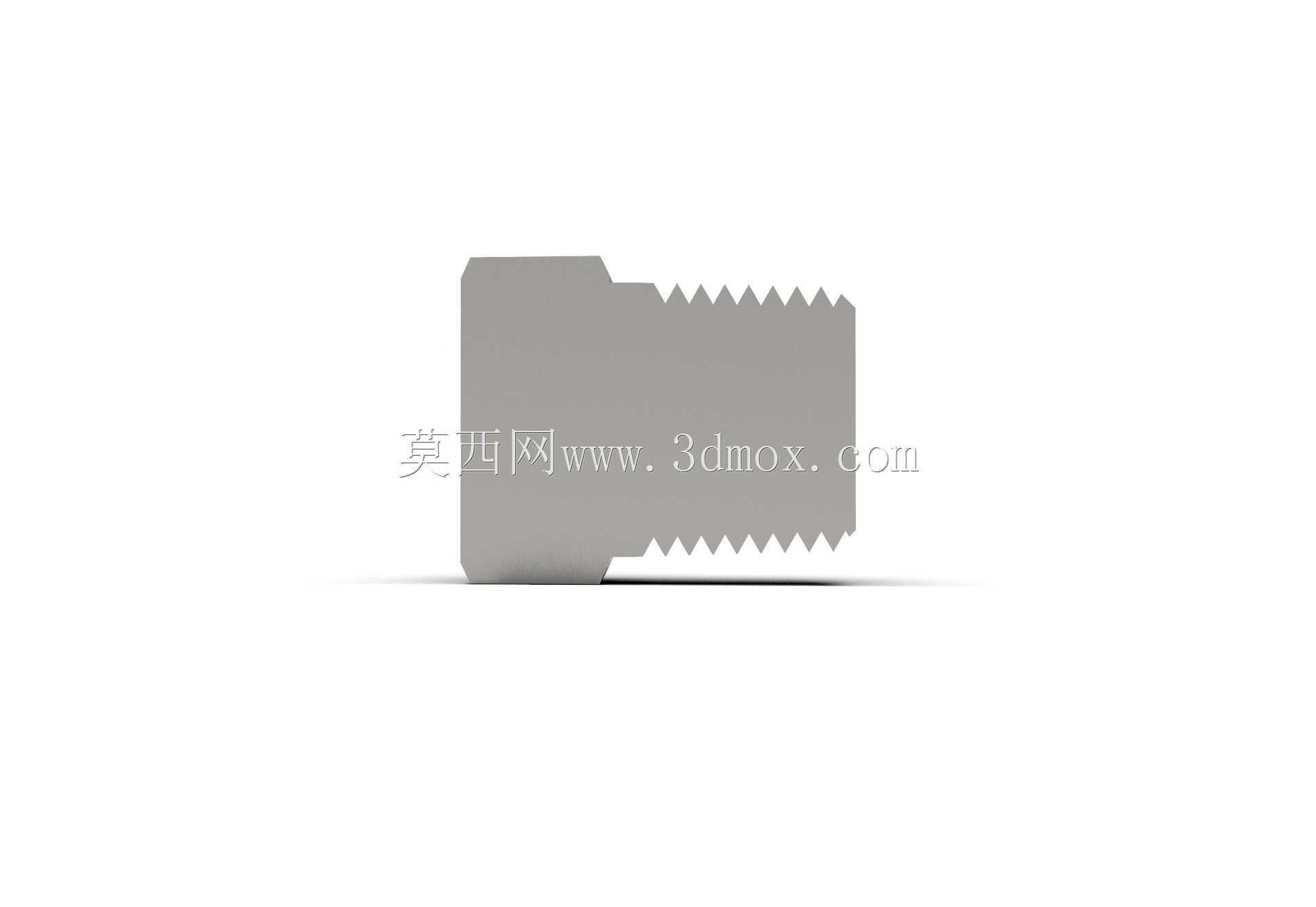

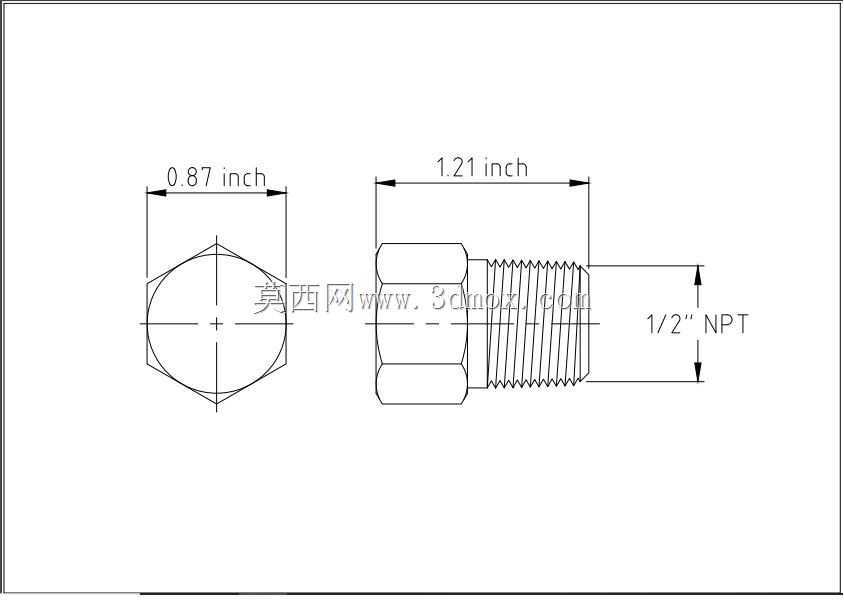

1/2NPT外螺纹六角头管塞管件结构

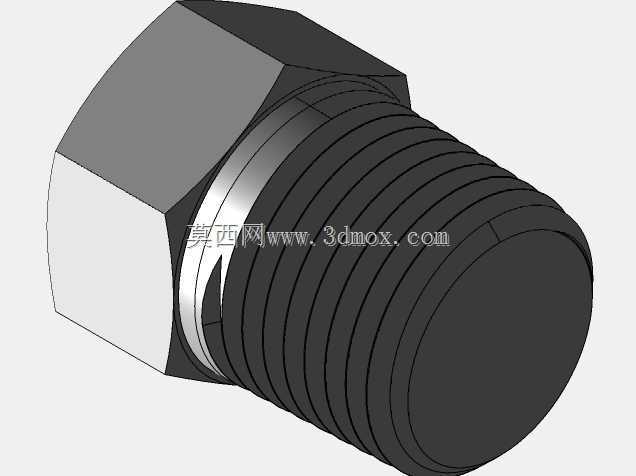

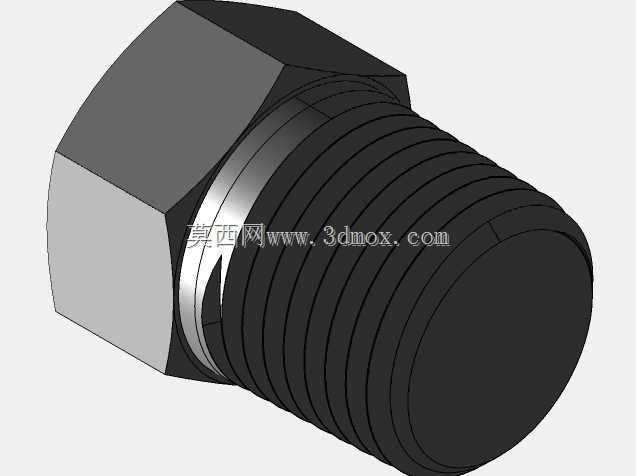

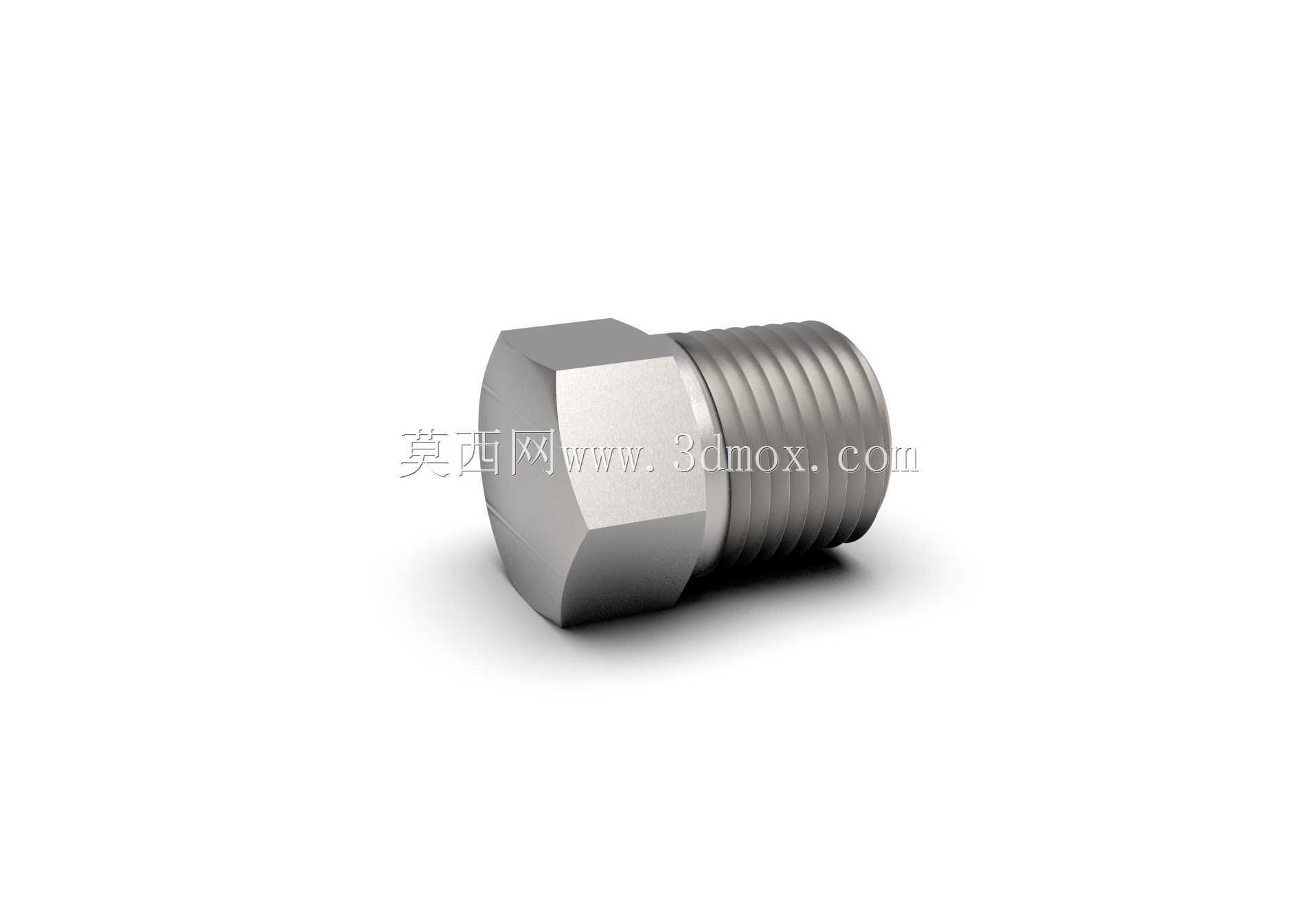

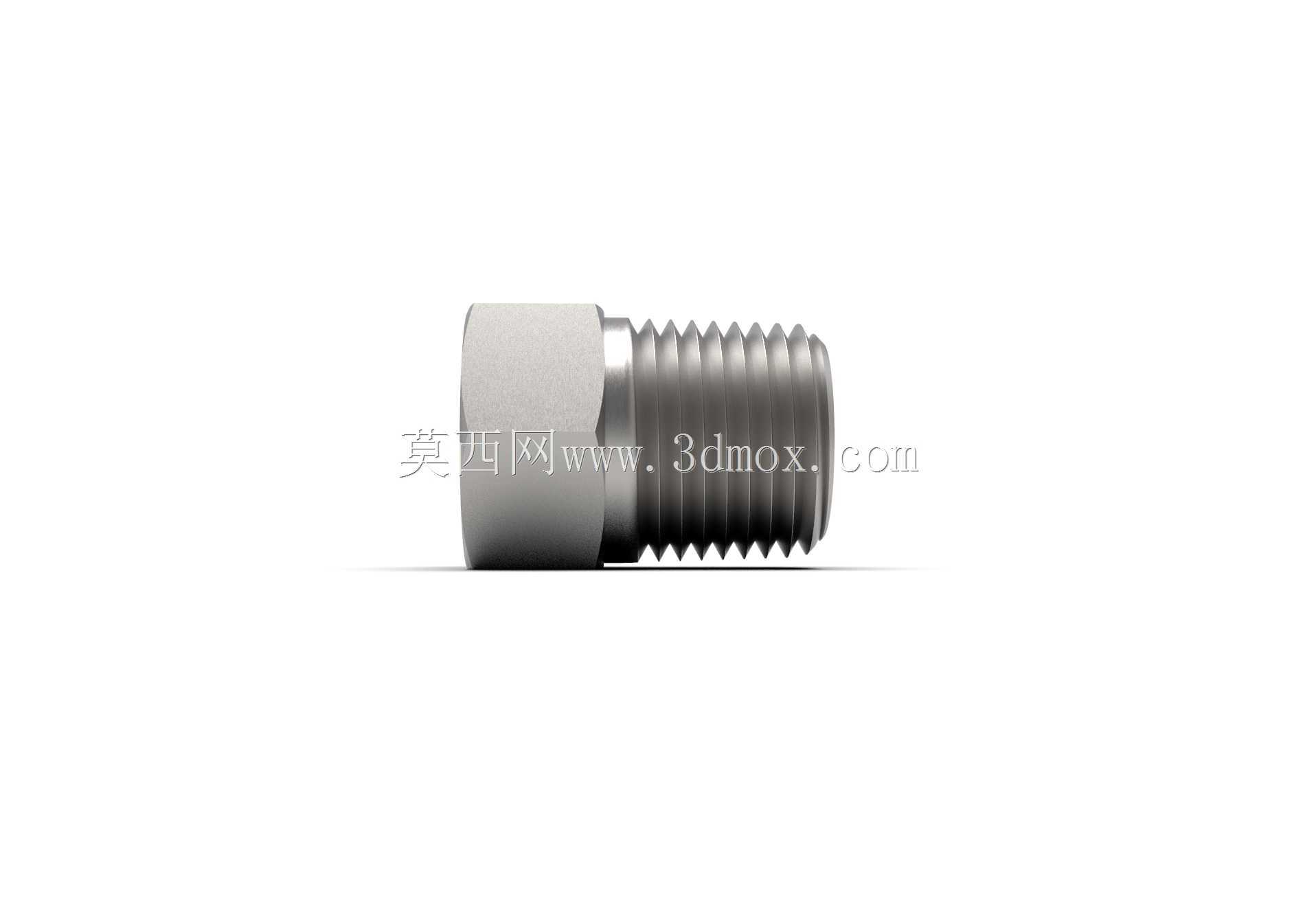

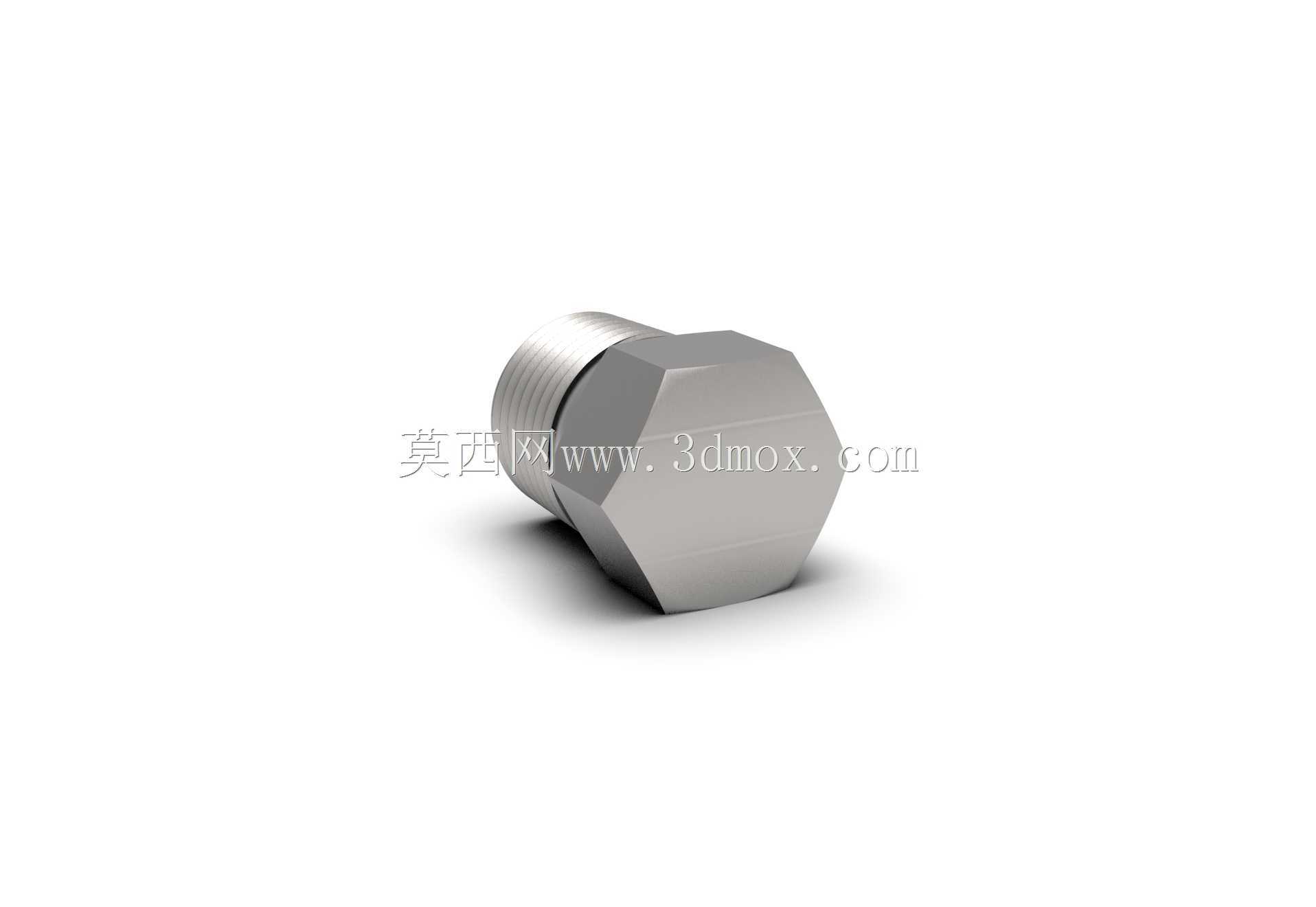

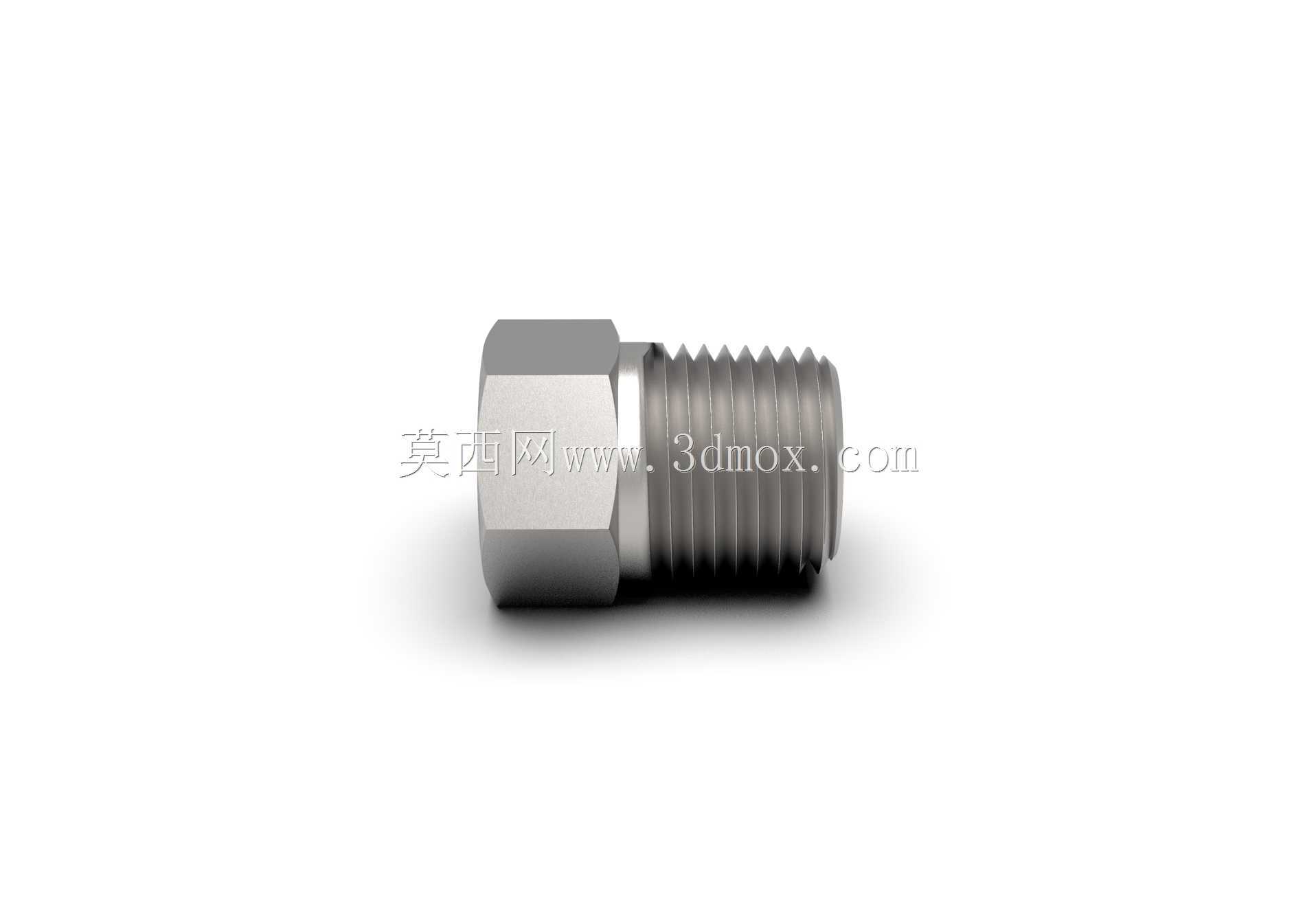

　　在液压、气动、工业流体输送管路系统的布设与运维过程中，管路末端封堵、支路预留口封闭是极为常见的工程需求，这类场景下对封堵件的密封可靠性、安装便捷性、结构强度都有着明确的工程要求，1/2NPT外螺纹六角头管塞正是适配这类需求的典型管路连接件。NPT螺纹作为美制一般密封管螺纹，依靠牙型的过盈配合实现密封，广泛应用于油气输送、化工流体、气动控制、液压动力等多类工业管路场景，这类管塞无需额外搭配密封垫片即可实现可靠的静密封，适配多数中低压管路的封堵需求。从结构设计来看，该管塞采用外螺纹加六角驱动头的经典结构，螺纹段严格遵循1/2NPT的螺纹参数，锥度1:16，牙型角60度，加工时需保证螺纹的锥度偏差、牙型精度在标准公差范围内，

　　避免安装后出现螺纹咬合不足、密封失效的问题。六角头的对边尺寸遵循通用五金件的标准规格，适配常规开口扳手、套筒扳手的拧紧作业，安装时可根据管路的压力等级施加对应扭矩，既保证螺纹啮合的密封比压，又避免扭矩过大导致螺纹滑牙、管件开裂。六角头与螺纹段的衔接处做了合理的过渡倒角，既可以消除机加工后的应力集中，提升零件的整体结构强度，也能在安装时起到导向作用，避免螺纹旋入时出现偏斜，损坏内螺纹端口。从安装边界来看，该管塞旋入对应规格的1/2NPT内螺纹端口后，六角头端面会与内螺纹所在的管件端面贴合，外露部分仅为六角头的厚度尺寸，不会占用过多的管路安装空间，适合在布局紧凑的阀组、集成油路块、气动汇流板上使用，不会与周边的管路接头、

　　阀件产生安装干涉。在实际工程应用中，这类管塞常被用在液压站的油路预留口、气动系统的支路封堵、给排水管路的末端堵头、化工管路的临时封堵位置，相比焊接式堵头，它具备可拆卸重复使用的优势，后期管路改造拓展时，只需将管塞拧下即可对接新的管路支路，无需对原有管路进行切割焊接作业，大幅降低现场改造的工作量。设计这类零件的三维模型时，需要重点还原NPT螺纹的锥度特征、六角头的对边尺寸与倒角参数，同时要注意螺纹收尾处的退刀槽结构，退刀槽的宽度与深度要符合机加工工艺要求，保证实际生产时螺纹可以完整加工，不会出现螺纹尾部乱牙的问题。另外，六角头的棱角处做了微小的倒钝处理，避免安装作业时划伤操作人员，也能提升零件的外观质感，这类细节虽然不影响核心功能，

　　但却是工业零件设计中兼顾实用性与安全性的必要考量。在不同的应用场景下，这类管塞可以根据输送介质的特性选择对应的材质，普通水气管路场景可选用镀锌碳钢材质，腐蚀介质场景可选用304或316不锈钢材质，高压液压场景可选用高强度合金结构钢并做表面发黑处理，三维模型的结构参数保持通用规格，仅需调整材质属性即可适配不同的工程选型需求。从建模逻辑来看，先绘制六角头的截面轮廓拉伸生成头部实体，再绘制螺纹段的锥度轮廓，通过螺旋扫描切除生成NPT外螺纹特征，最后添加过渡倒角、退刀槽、棱角倒钝等细节特征，整个建模过程要保证各特征的尺寸参数与实际加工要求一致，这样生成的三维模型才能直接用于后续的工程出图、装配干涉检查、虚拟装配验证等工作，帮助结构设计人员在管路系统设计阶段提前验证封堵件的安装空间是否充足，避免实际装配时出现零件干涉、扳手操作空间不足的问题。在管路系统的压力测试环节，这类管塞的密封可靠性直接影响测试结果，因此设计时除了保证螺纹参数的精度，还要注意六角头与螺纹段的同轴度要求，同轴度偏差过大会导致螺纹旋入后出现偏斜，进而影响密封面的贴合效果，出现渗漏问题，三维建模时需要保证两个特征的同轴度公差在合理范围内，为后续的加工制造提供准确的尺寸基准。
