派克A-LOK双卡套压缩管接头结构设计

　　在流体管路系统的搭建与运维场景中，双卡套压缩管接头是小口径仪表管路、高纯介质输送管路里应用频次极高的连接件，尤其在实验室分析仪器、气动控制回路、液压取样管路、半导体高纯工艺管路这类对密封可靠性、安装便捷性有严苛要求的场景下，这类接头的性能直接决定整套管路系统的运行稳定性。不同于传统的螺纹密封、焊接连接形式，双卡套结构的核心优势在于无需额外密封填料、无需焊接作业，仅通过标准力矩拧紧即可实现金属对金属的硬密封，同时具备优秀的抗振动防松脱能力，能在压力波动、管路微振的工况下长期保持密封零泄漏。

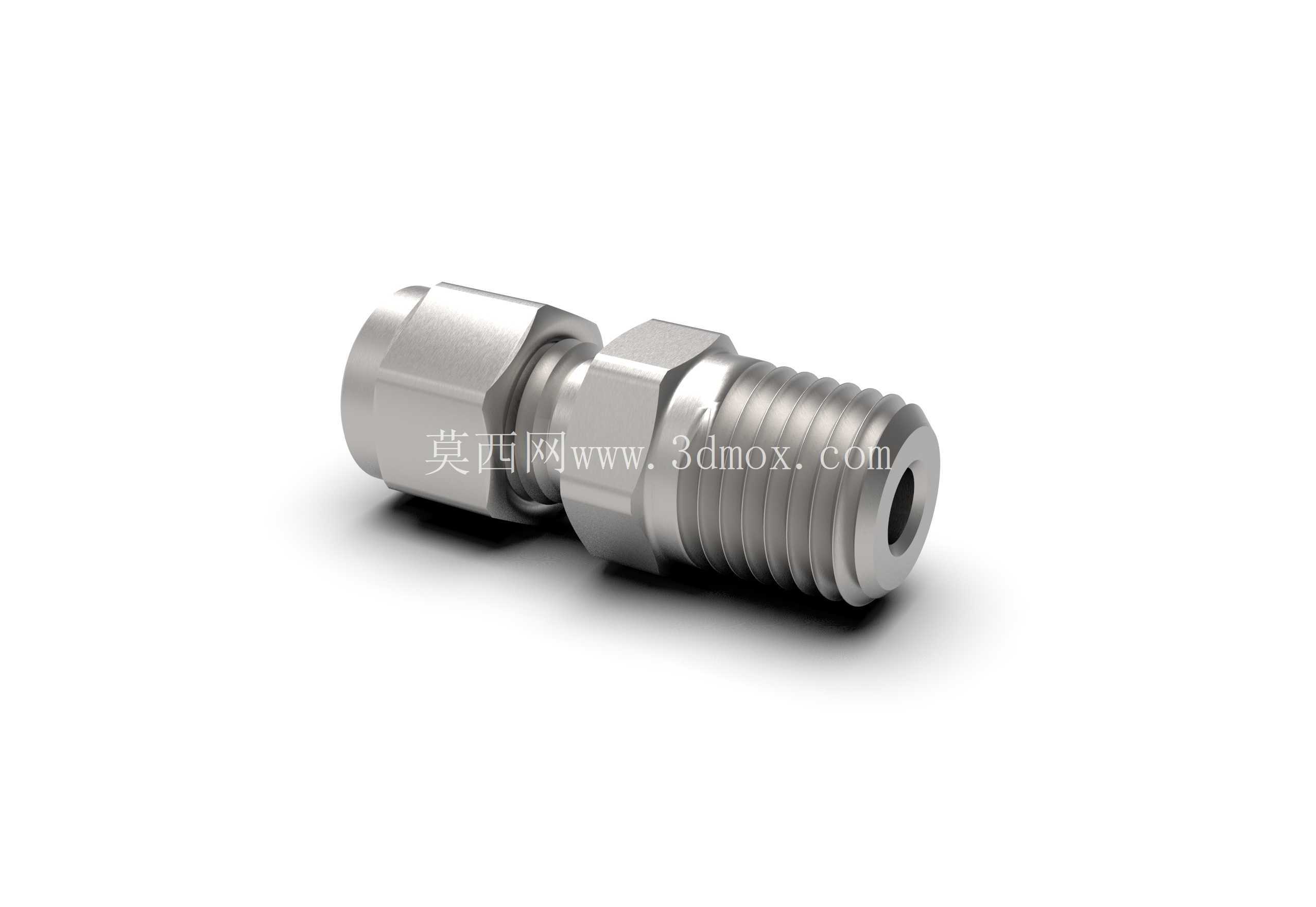

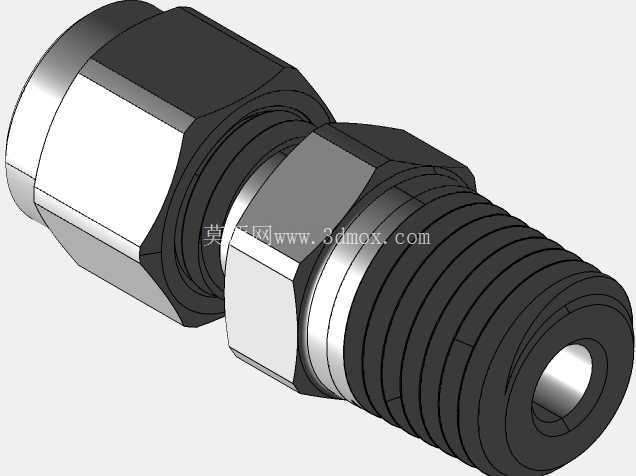

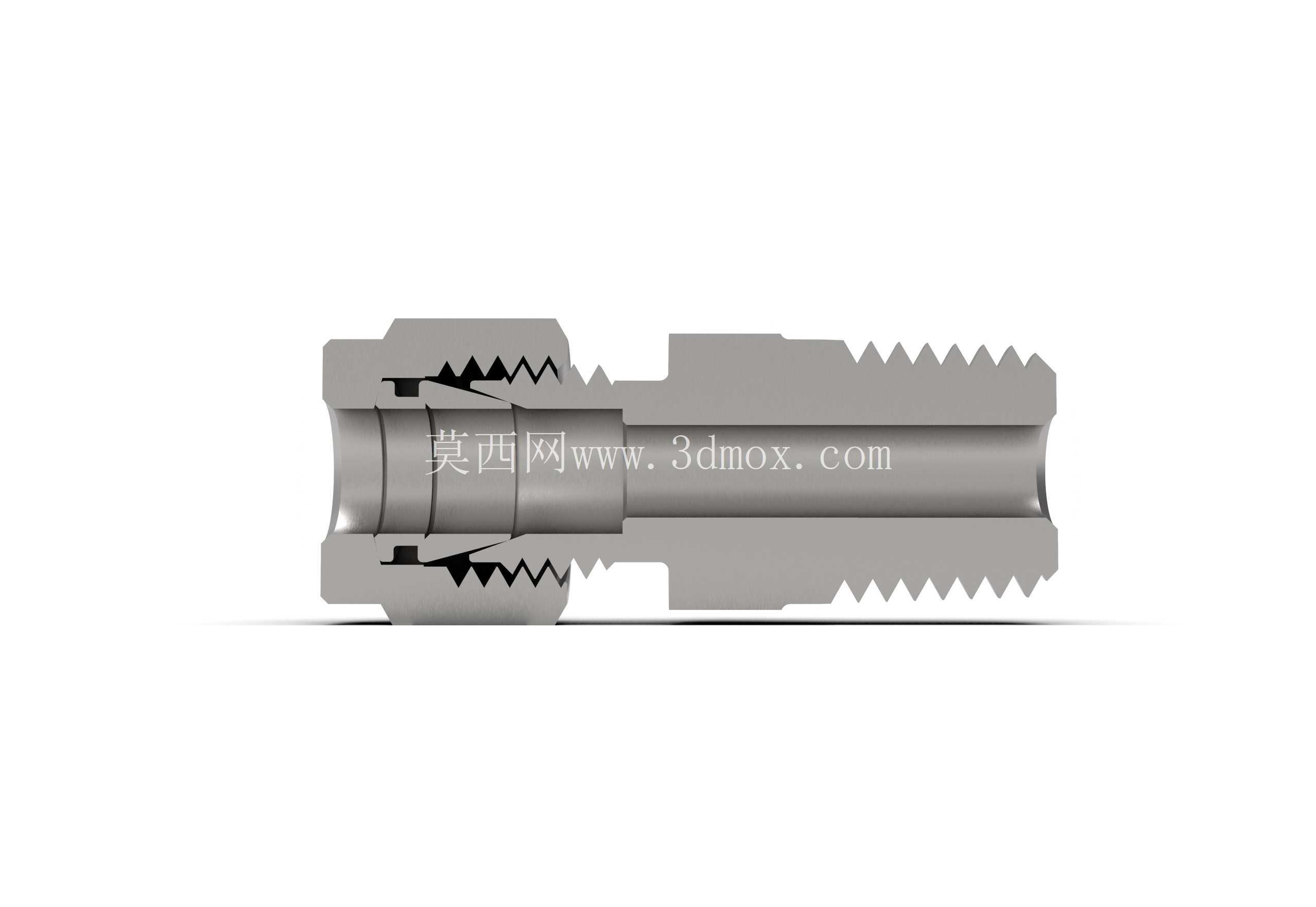

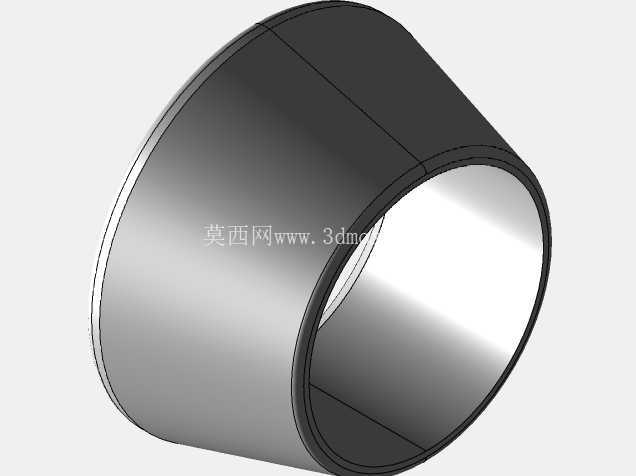

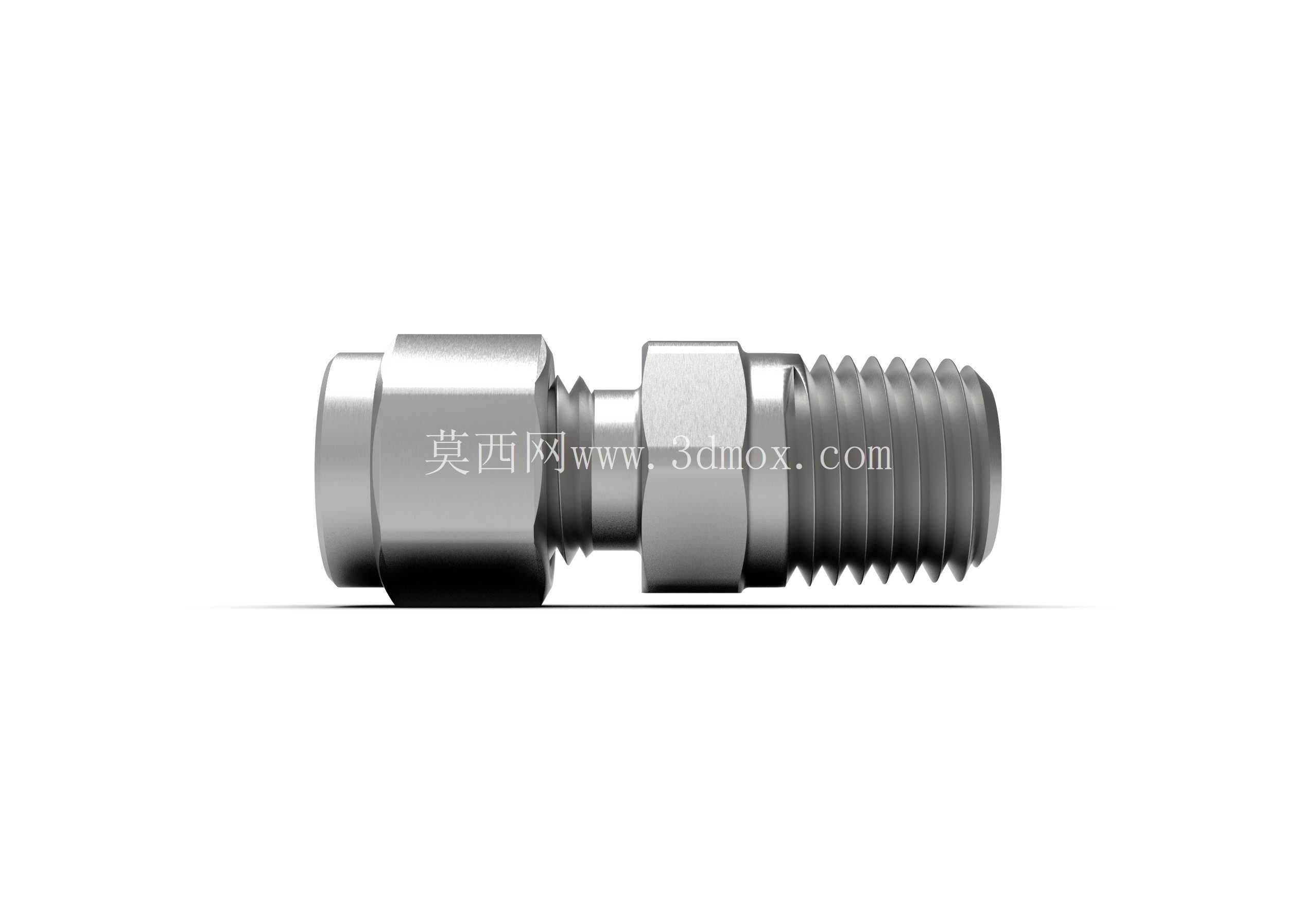

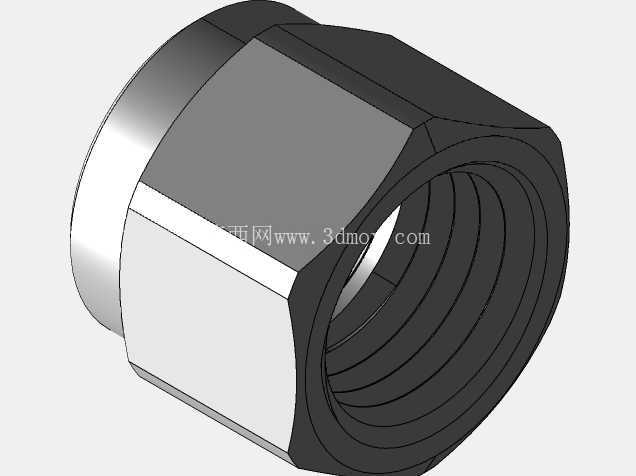

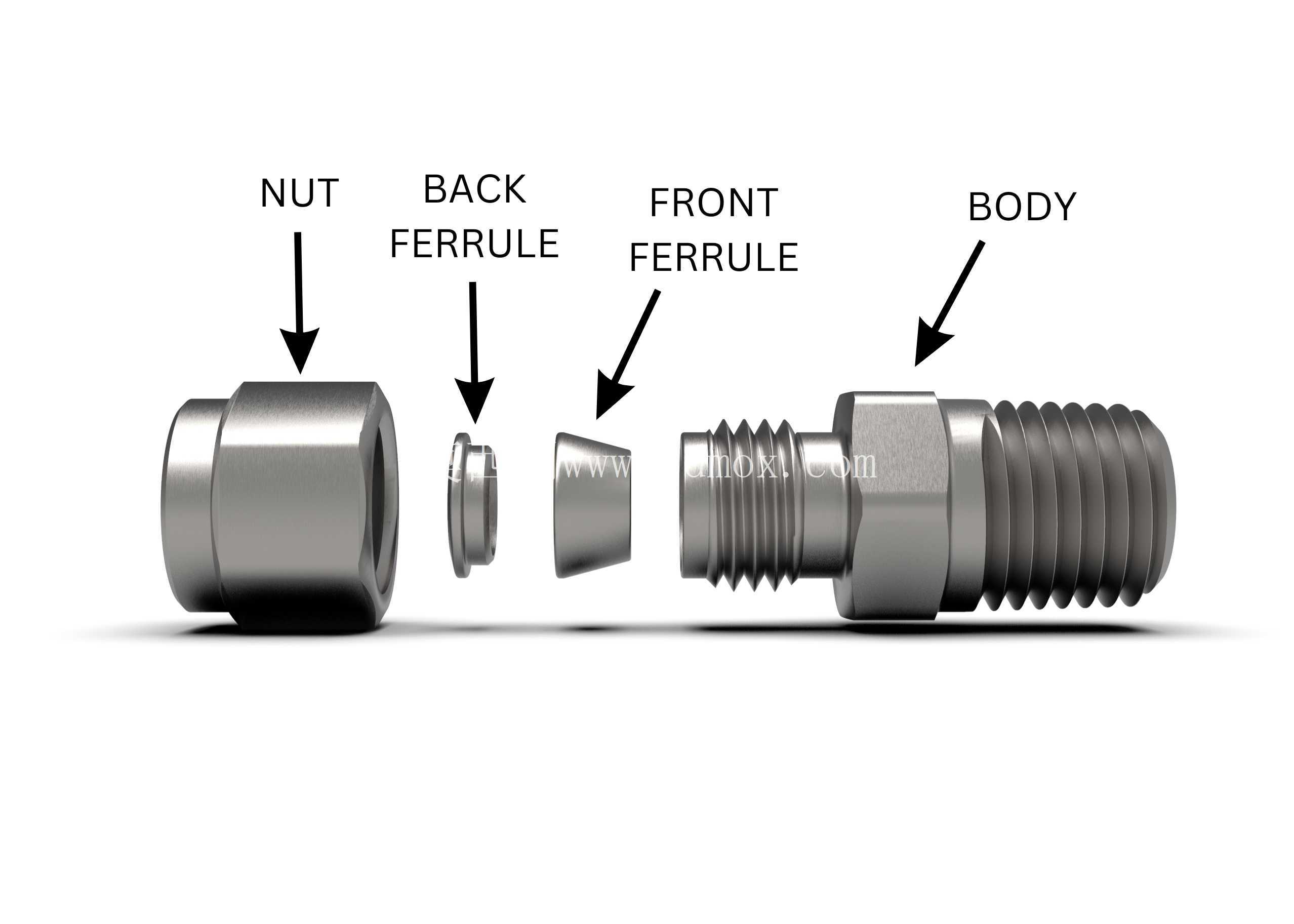

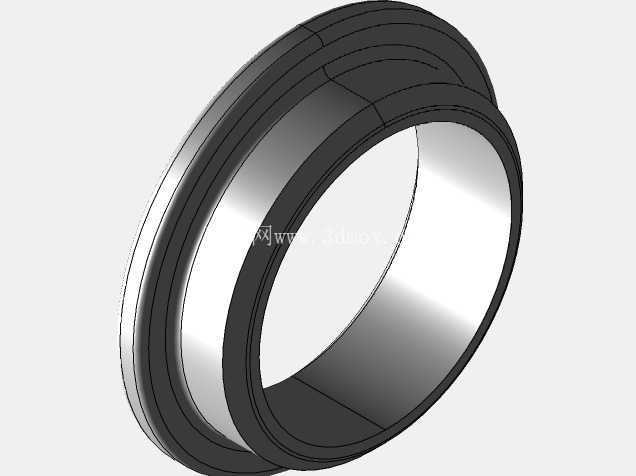

　　这套1:1比例还原的接头模型，完整复刻了派克A-LOK系列双卡套接头的全部结构细节，从外螺纹端的NPT锥螺纹牙型，到接头本体的内锥面定位结构，再到前后双卡套的刃口角度、锁紧螺母的内螺纹与压紧锥面，所有配合尺寸都严格按照实物测绘参数构建，能直接用于管路系统的装配干涉校验、布管空间校核工作。从结构设计逻辑来看，双卡套的功能拆分是这套接头的核心设计巧思：前卡套主要承担密封功能，在螺母压紧过程中，前卡套受径向挤压力切入管壁，同时与接头本体内锥面形成环形密封带；后卡套则主要承担抱紧防脱功能，其独特的双锥面结构在受压时会产生均匀的径向变形，牢牢箍住管路外壁，即使管路受到侧向拉拽、持续振动，也不会出现管路脱出、密封失效的问题。两个卡套的硬度匹配也经过严谨设计，前卡套硬度略低于管路材质，保证刃口能平稳切入管壁不切伤管路，后卡套硬度略高于前卡套，确保抱紧力足够且不会过度变形。

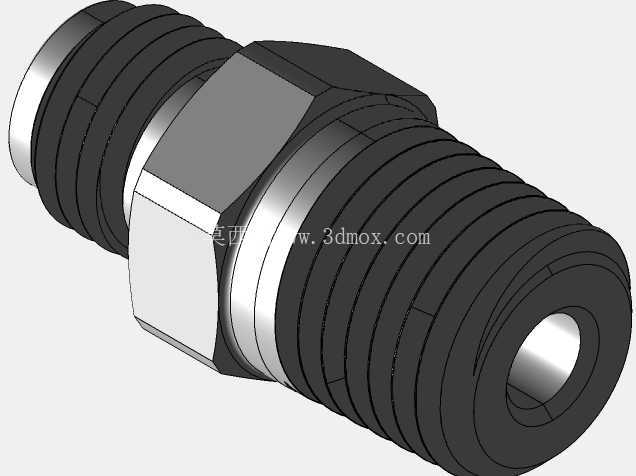

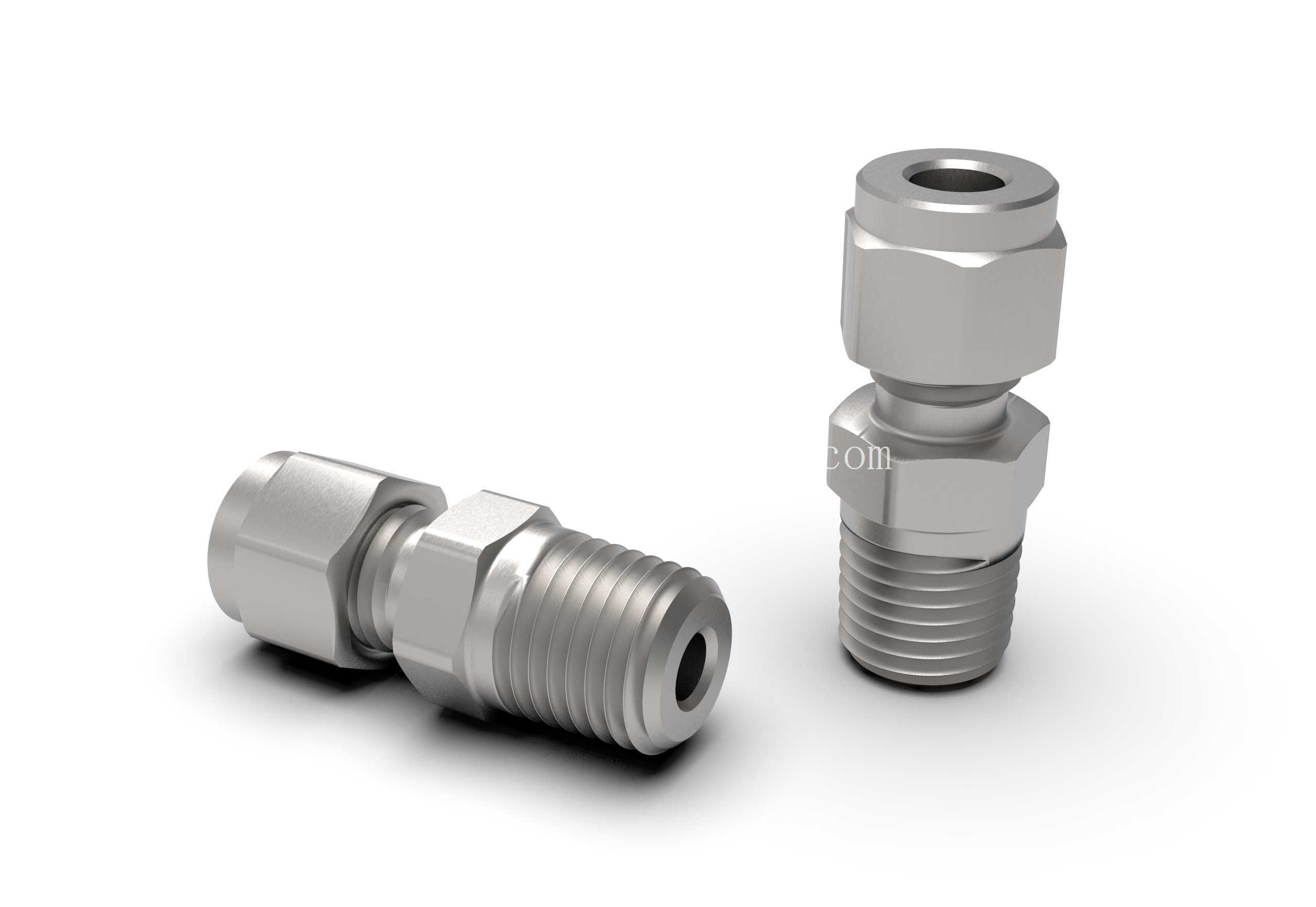

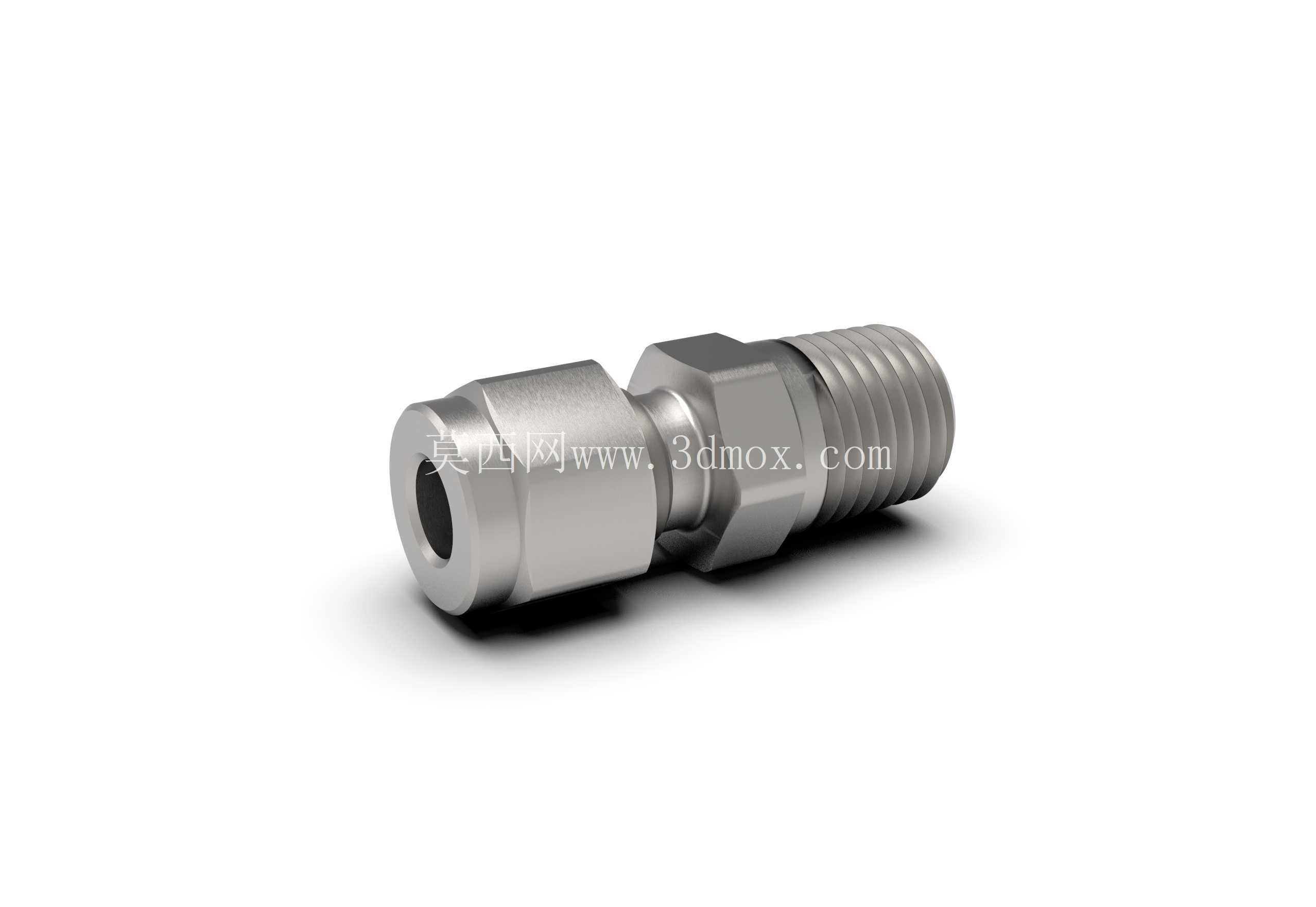

　　从安装边界与外形尺寸来看，这款1/4"管外径×1/4"NPT外螺纹规格的接头，六角对边尺寸符合标准仪表接头的安装空间要求，配套扳手的操作空间预留量与实物完全一致，在做三维布管设计时，可以直接调用该模型校验相邻接头的扳手操作间隙，避免出现安装时扳手无法就位的问题。接头的总长度、螺纹旋入深度、卡套预装后的轴向预留尺寸都按照实际安装状态建模，螺母拧紧到推荐力矩位置时，轴向进给量与实物完全匹配，能精准模拟管路插入深度，避免设计阶段出现管路插入量不足导致的密封隐患。NPT外螺纹端的锥度、牙距都严格遵循美制锥管螺纹标准，与对应内螺纹端口的配合长度、密封面位置都和实际工况一致，在做整机管路布局时，可以直接对接其他标准NPT端口的元件，不需要额外调整配合尺寸。

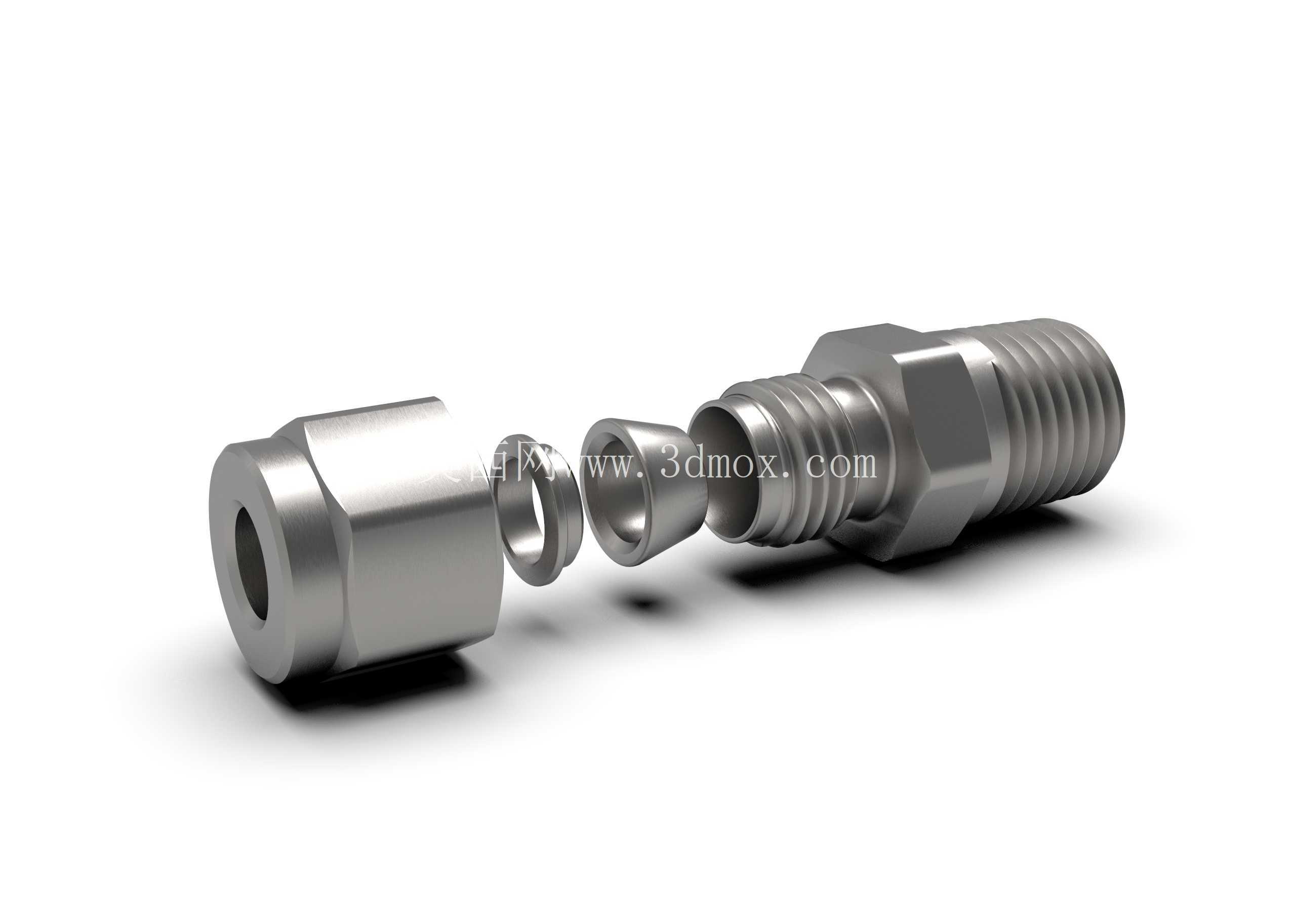

　　在实际工程应用中，这类双卡套接头适配的管路材质覆盖不锈钢无缝管、紫铜管、尼龙管、特氟龙管等多种材质，只要管路外径公差在标准范围内，都能实现可靠密封，不需要针对不同管路更换接头零件，这也是其在多行业通用的核心原因。建模过程中，所有配合面的公差带都按照实际产品的配合要求做了对应处理，卡套与接头本体、卡套与螺母、卡套与管路之间的配合间隙都还原了实物的装配关系，在做运动仿真、装配流程模拟时，可以完整演示从螺母预装、管路插入、力矩拧紧的全流程动作，清晰展示前后卡套的变形过程与密封形成原理，不管是用于新员工的安装培训演示，还是用于管路系统的数字孪生建模，都能提供足够精准的结构参考。不同于市面上简化建模的接头模型，这套模型没有省略卡套的刃口细节、螺母的防滑滚花细节、接头本体的六角倒角细节，所有过渡圆角、退刀槽的尺寸都和实物保持一致，在做渲染输出、产品手册配图时，也能呈现足够真实的金属质感与结构细节。
