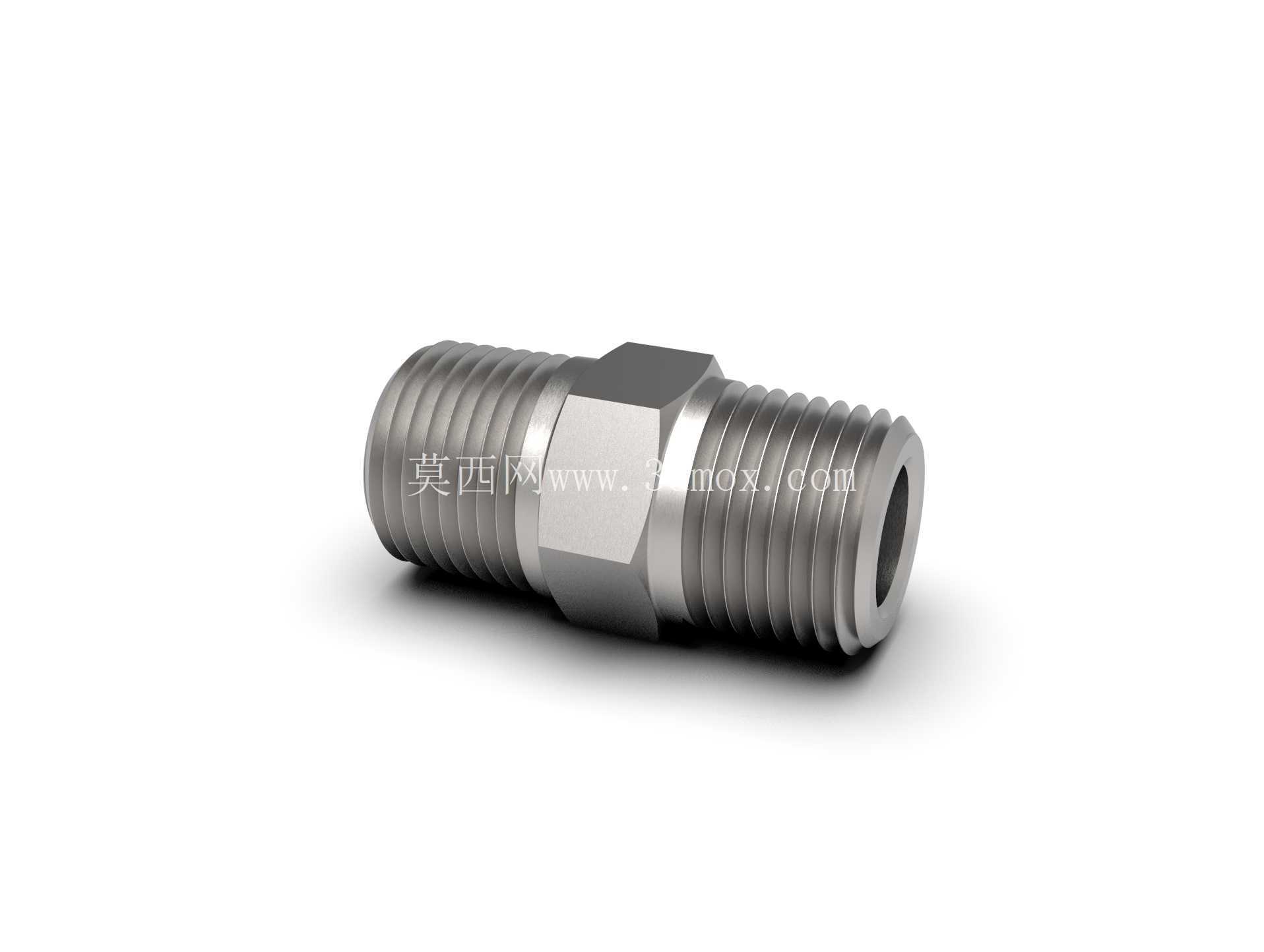

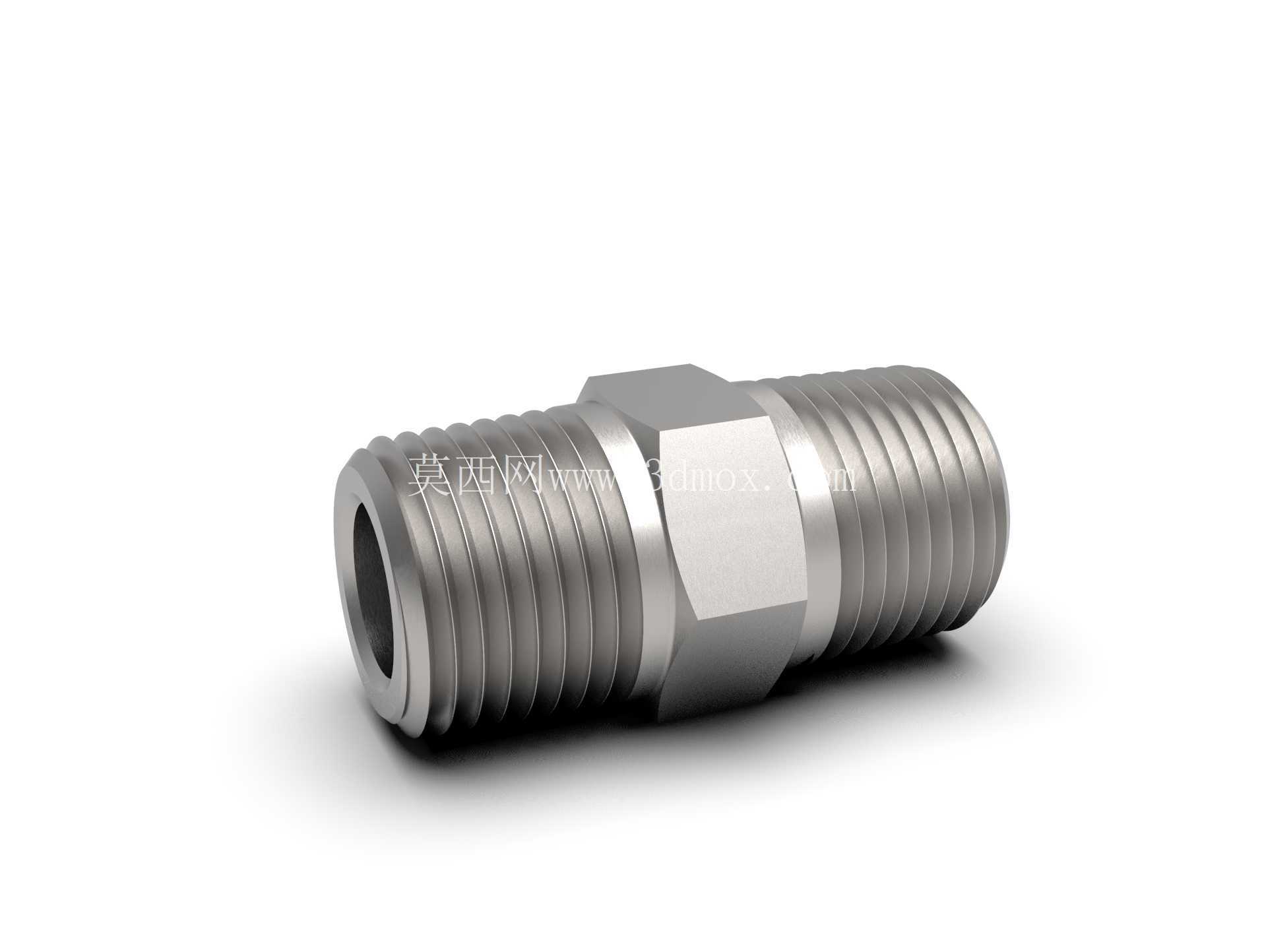

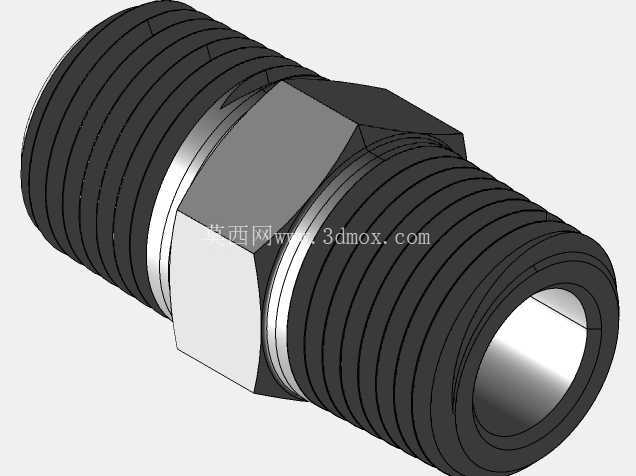

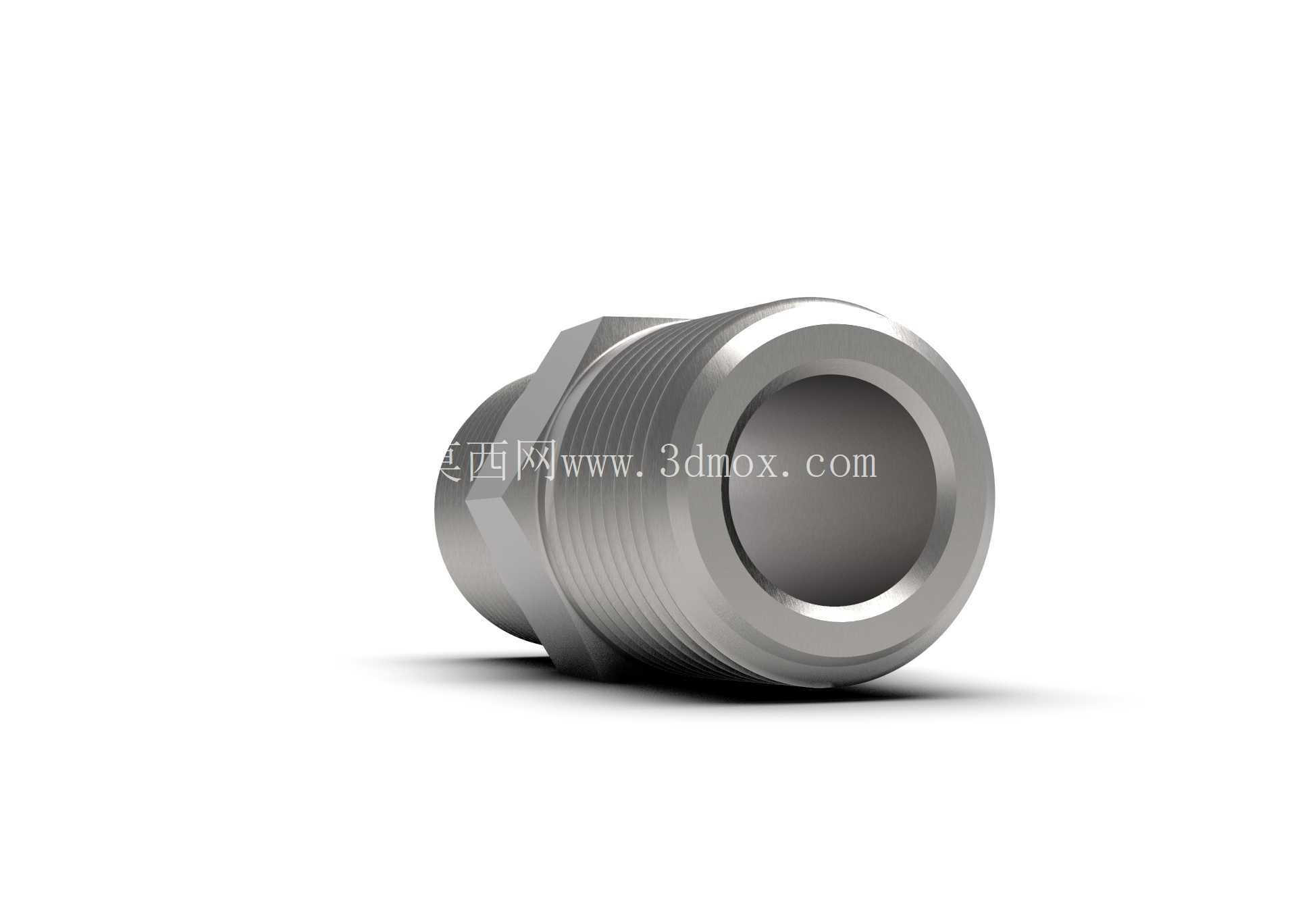

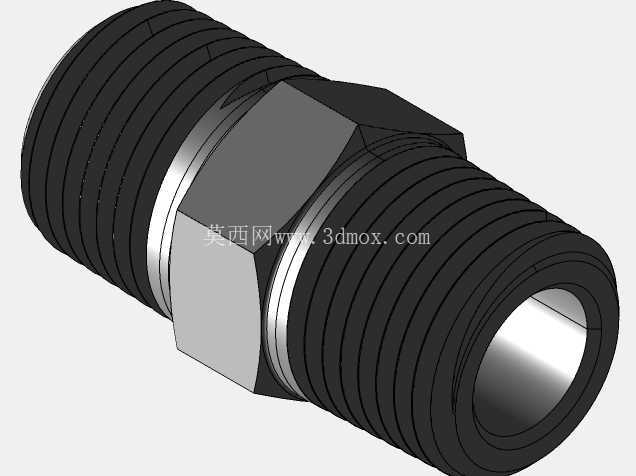

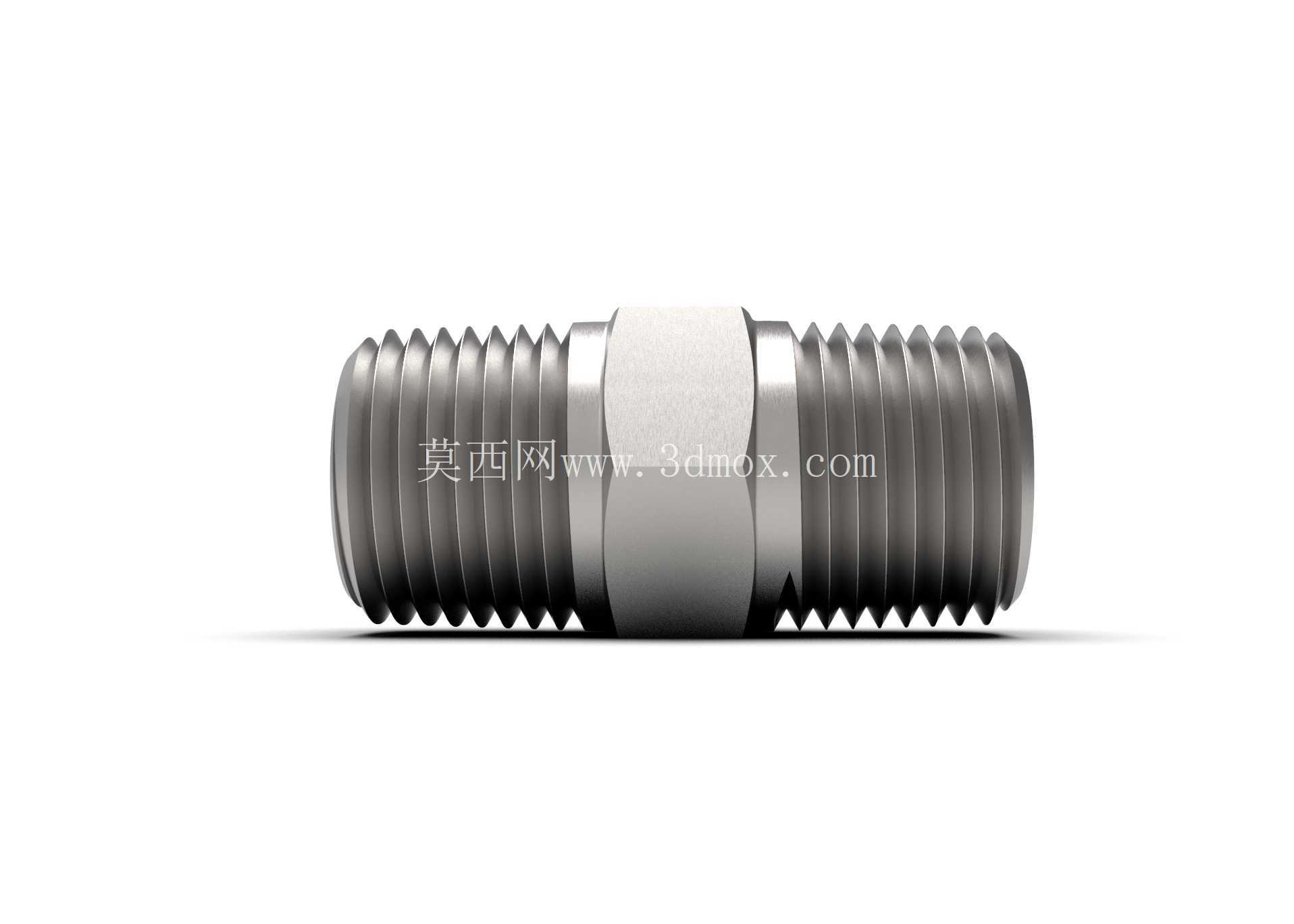

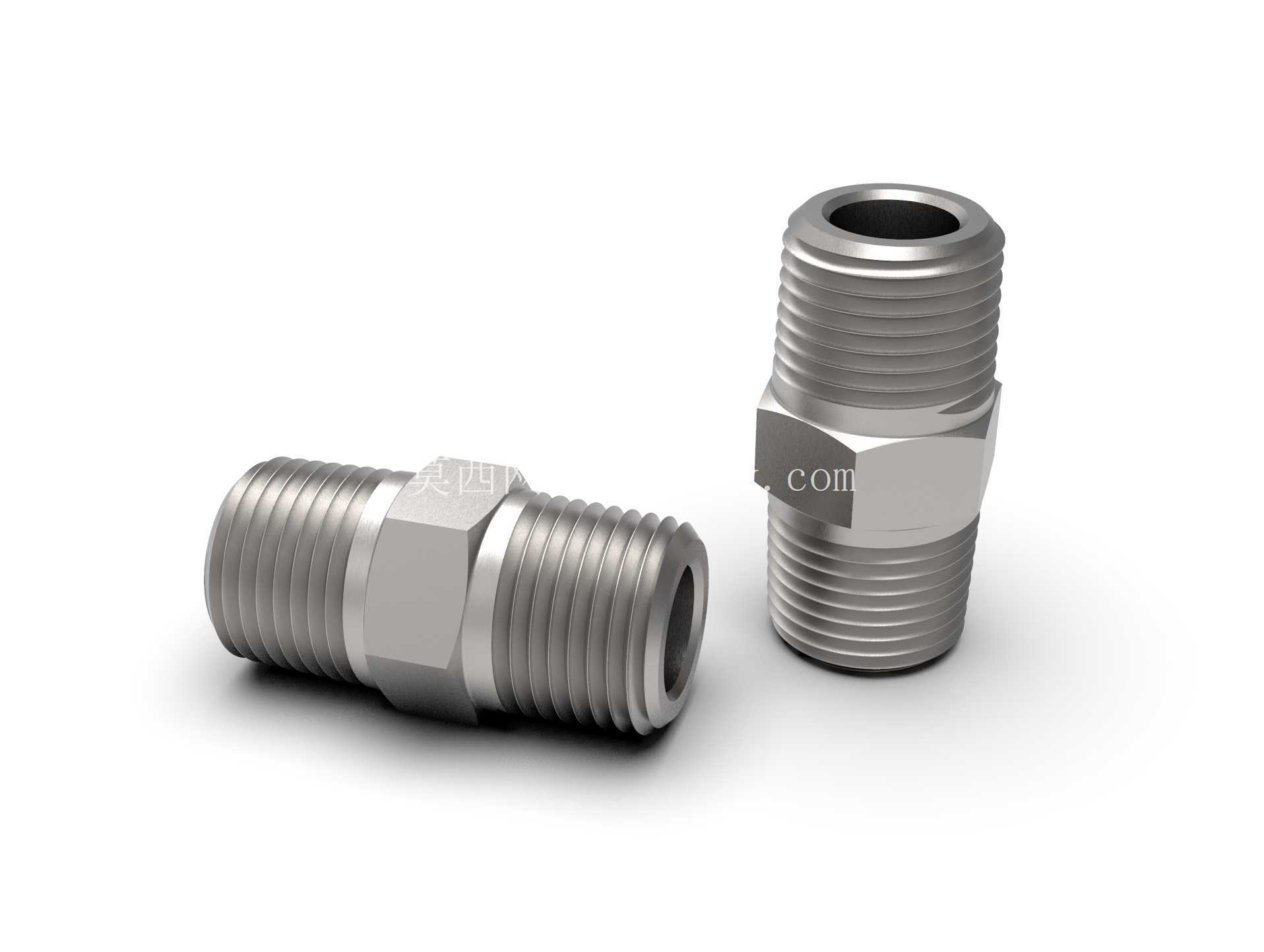

3/8英寸NPT外螺纹六角管道接头结构

　　在液压气动管路、工业流体输送系统、仪表测量管线的搭建作业中，这类两端带NPT外螺纹的六角接头是管路对接环节最常用的基础连接件之一，主要承担同规格内螺纹端口的直线对接功能，实现两段管路的刚性连通，保障介质输送路径的密封性与结构强度。不同于普通等径直通接头，这款接头中部设计的外六角结构完全匹配标准呆扳手、活动扳手的夹持尺寸，现场安装时无需额外定制工装，直接用常规五金工具即可施加拧紧力矩，能有效避免安装过程中管件表面打滑、螺纹拧偏的问题，尤其适合管线排布密集、操作空间狭窄的机柜内部、设备夹层等安装场景，作业人员可在有限操作空间内完成可靠紧固。从结构设计逻辑来看，接头两端的螺纹段严格遵循ASME B1.20.1管螺纹标准，牙型角60度的锥度螺纹在拧紧过程中会依靠牙体的挤压变形实现密封，常规工况下无需额外缠绕生料带或加装密封垫片即可耐受1.6MPa级别的流体压力，适配压缩空气、清水、常规润滑液压油、低压惰性气体等多种介质的输送需求。

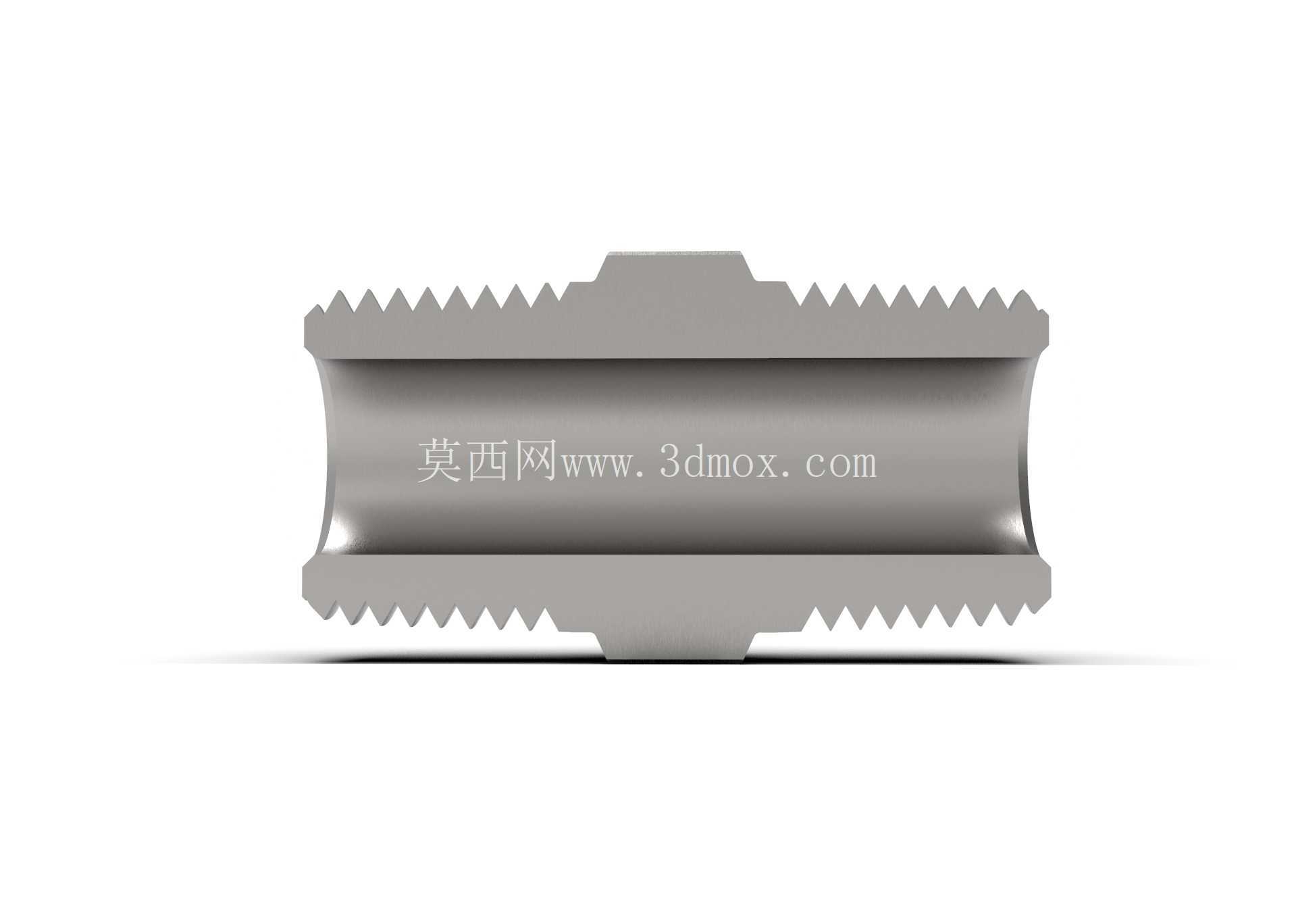

　　建模过程中需要重点管控几个核心尺寸边界：首先是两端螺纹的大径、中径、小径锥度公差，必须保证螺纹拧入对应内螺纹端口时，有效啮合牙数不低于5牙，避免因啮合长度不足导致承压时接头脱出或密封失效；其次是中部六角台的对边尺寸、厚度参数，既要保证扳手夹持时有足够的受力面不会出现棱角崩损，也要控制六角台的最大外径不会超出相邻管线的安装间隙，避免多管路并排布置时出现结构干涉；另外接头的内流通孔径做了等通径设计，没有做缩径处理，介质流经接头时不会产生额外的节流压降，不会影响整条管路的流量输送效率，这一点在仪表测量管线、小流量气动控制回路中尤为重要，缩径结构很容易导致压力测量数据偏差、气动执行元件动作响应滞后等问题。

　　实际选型应用时，这类接头常搭配同规格内螺纹的球阀、针阀、仪表变送器、管路快插终端使用，在实验室气路、小型液压站、自动化设备气动回路、车间压缩空气支管改造项目中应用频次极高。建模时还原了接头表面的精铸质感与螺纹的完整牙型细节，六角台的棱角做了符合实际加工工艺的微小倒角处理，没有出现直角锐边结构——实际五金加工过程中，冷镦或机加工成型的六角棱边都会自然形成微小的工艺倒角，既可以避免安装时划伤作业人员手部，也能减少扳手夹持时的应力集中，提升接头的整体抗扭强度。两端螺纹的收尾段也还原了实际加工的退刀槽结构，保证螺纹拧入时可以顺利抵接到端口密封面，不会因为螺纹收尾的不完整牙型影响拧紧深度。

　　在管路装配的公差匹配上，接头的总长度控制在同规格接头的常规尺寸区间内，当两端分别拧入两个对接端口时，预留的螺纹旋合长度可以适配不同厂家生产的内螺纹端口公差，不会出现一端拧到底另一端还未啮合的情况，也不会因为总长度过长导致两端螺纹旋合量不足。不同于塑料材质的管路接头，这类金属接头的结构强度可以耐受常规的管路振动与温度交变，在-20℃到120℃的工作温度区间内不会出现材质老化、密封失效的问题，适合工业现场的长期固定管路安装，不需要频繁更换维护。
