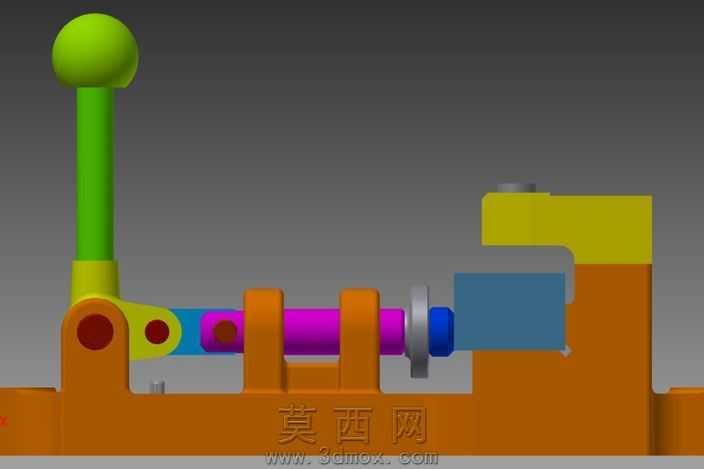

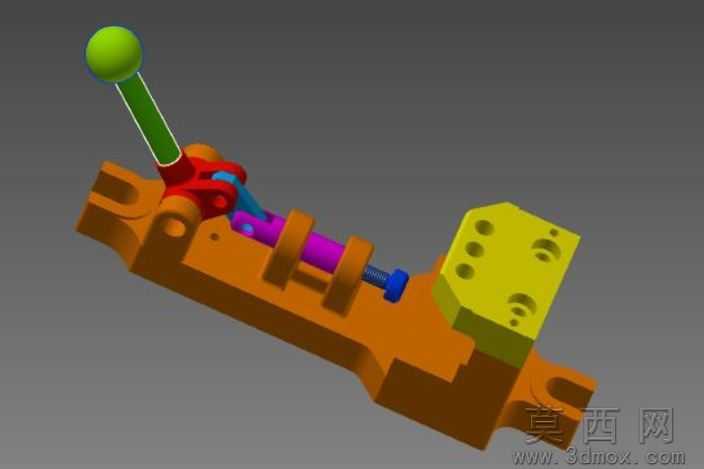

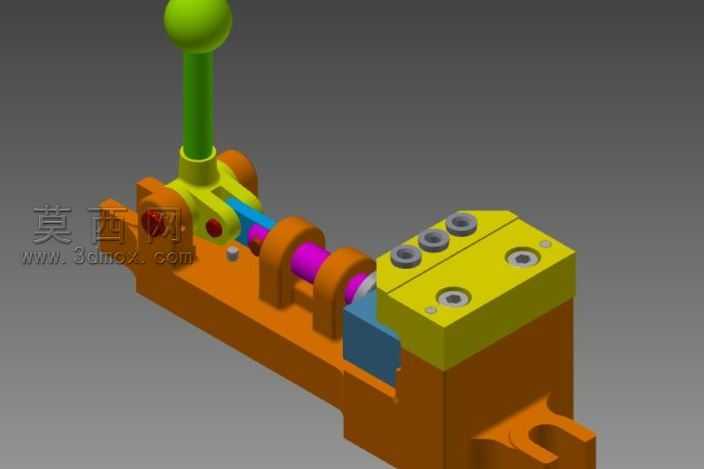

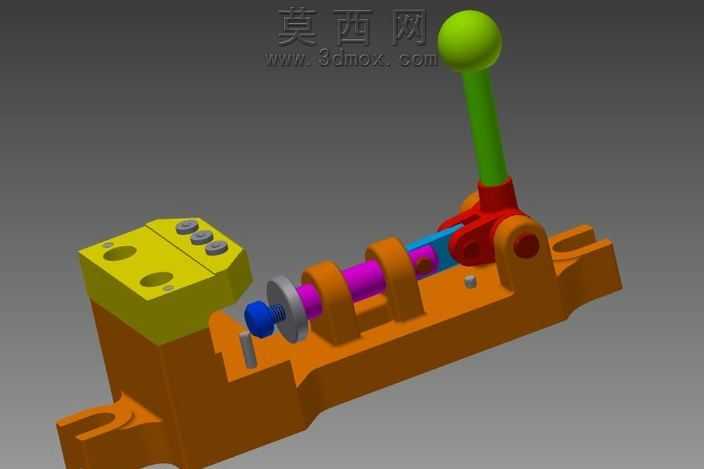

本作品为手动杠杆式夹紧工装的三维参数化设计模型,整体采用Autodesk Inventor完成全参数化建模与装配校验,建模过程严格遵循机械加工工装的设计规范,所有零件均按照实际加工工艺要求创建特征,保证模型可直接对接生产加工环节。模型整体采用剖视视角展示内部传动结构,从外观来看,工装主体承载基座采用橙棕色金属材质渲染,模拟45号钢调质处理后的表面质感,基座右侧设置带多组安装孔的黄色定位安装板,安装板上的通孔与螺纹孔位置严格按照工装安装基准设计,可实现工装在工作台面上的快速定位与紧固。内部夹紧传动结构层次清晰,左端绿色部件为工件夹持端,直接与待夹紧工件接触,接触端面做了防滑纹理设计,增大夹紧摩擦力避免工件滑脱;红色部件为杠杆传力块,通过铰接结构与基座连接,将手动输入的夹紧力进行放大传递;蓝色部件为传力推杆,表面做了光滑镀铬材质渲染,降低传动过程中的摩擦阻力;紫色部件为导向套结构,固定在基座内部的安装槽内,为推杆提供稳定的直线运动导向,避免推杆受力发生偏斜;最右端蓝色部件为手动调节螺杆,螺杆与基座右端的螺纹孔配合,通过旋转螺杆即可推动推杆沿轴向移动,进而驱动杠杆块摆动实现对工件的夹紧与松脱操作。建模过程中对所有配合面做了公差校验,铰接位置预留了合理的转动间隙,导向套与推杆之间采用间隙配合参数,螺纹连接位置按照公制螺纹标准创建真实牙型,保证装配过程无干涉。渲染阶段针对不同零件的功能匹配对应材质,受力结构件采用金属哑光材质,传动接触面做了高光金属处理,安装板采用氧化发黄的钢材质感,整体渲染效果清晰区分各个功能部件,直观展示工装的传动原理与装配关系。设计思路围绕手动夹紧工装的实用性展开,整体结构紧凑,操作便捷,通过杠杆增力结构降低操作人员的施力强度,多位置安装孔可适配不同的安装场景,内部导向结构保证夹紧动作的稳定性,可广泛应用于小型工件的机加工、装配环节的夹持定位,模型完整保留了所有零件的建模参数与装配约束,可根据实际使用需求调整夹持行程、夹紧力大小等参数,具备较高的工程实用价值。
