箱式工装夹具基座装配结构设计

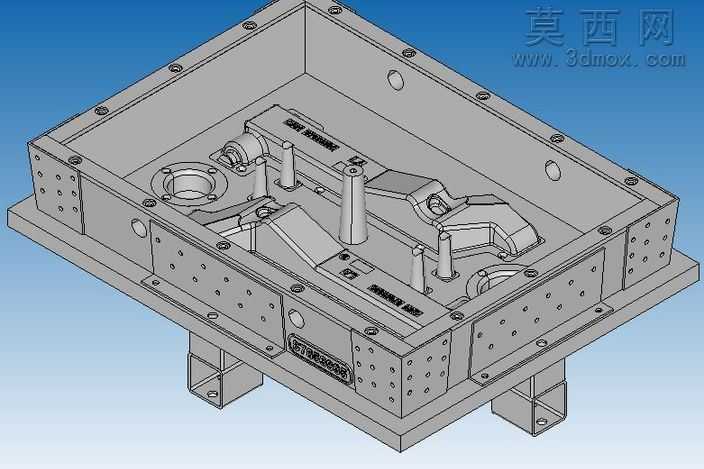

本作品为箱式工装夹具基座的完整三维装配设计，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配的公差配合规范，对每一处安装孔位、定位柱、连接面都做了精准的尺寸约束，确保各零部件可实现无干涉装配。整体结构采用开放式箱型框架作为主体承载结构，箱体侧壁均匀排布阵列式安装孔位，可适配不同规格的夹具组件安装需求，底部设置带安装孔的支撑脚结构，能够将整个工装基座稳定固定在作业台面，保障工装使用过程中的结构刚性与稳定性。箱体内部集成了多组定位组件、压紧机构与导向结构，各功能部件的布局经过反复优化，既预留了足够的工件装夹操作空间，也保证了夹具对工件的定位精度与装夹可靠性。建模过程中对金属材质的表现做了针对性调整，通过材质参数设置还原了金属加工件的哑光金属质感，对安装孔的倒角、棱边的工艺倒角、部件表面的加工纹理都做了细节还原，渲染输出的效果图清晰展现了各部件的装配关系与结构细节。设计思路围绕通用化工装基座的实用性展开，采用模块化的安装接口设计，可根据不同的工件装夹需求快速更换内部的夹具组件，无需重新制作整体基座，大幅降低工装的制造成本与换型周期；箱体侧壁的孔位采用等间距阵列排布，兼容标准紧固件的安装尺寸，方便后期的维护与部件调整；内部的定位柱与压紧部件采用对称式布局，保障装夹过程中工件受力均匀，避免装夹变形影响加工精度。整个装配模型的各零部件都保留了完整的建模参数，可根据实际使用场景调整箱体尺寸、孔位间距、支撑脚高度等参数，具备较强的工程实用性，可直接作为工装设计的参考方案，也可导出通用格式用于加工制造环节的工艺拆解与生产指导。
